Тепловизионные модули с шагом пикселя 12 мкм

Шаг пикселя 12 мкм — текущий стандарт неохлаждаемых матриц. Чем меньше пиксель, тем короче фокусное расстояние объектива при той же дальности: объектив меньше, легче и дешевле, что для БПЛА важнее, чем для стационарной камеры.

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМассаГабариты
Boson+ 640 22640AS50Teledyne FLIR 640 × 512128–14 мкм (LWIR)7,5 г без объектива (зависит от конфигурации)21 × 21 × 11 мм (без объектива)
Lepton 3.1RTeledyne FLIR 160 × 120128–14 мкм (LWIR)0,9 г (без сокета)12,7 × 11,8 × 7,2 мм
Lepton 3.5Teledyne FLIR 160 × 120128–14 мкм (LWIR)0,9 г (без сокета)12,7 × 11,8 × 7,2 мм
CNGEIR 1280*1024CNGEIR 1280×102412———
CNGEIR 1280*1024 uncooledCNGEIR 1280×102412———
CNGEIR 384*288 uncooledCNGEIR 384 × 28812———
CNGEIR 640*512 uncooledCNGEIR 640 × 51212———
SensorMicro Apex1212CSensorMicro 1280×1024128…14 мкмменее 15 г31×31×5,1 мм (без выводов)
SensorMicro Apex1212WSensorMicro 1280×1024128…14 мкмменее 10 г27,8×27,8 мм
SensorMicro Apex412CSensorMicro 400×300128…14 мкмменее 4,5 г18,5×18,5×3,78 мм
SensorMicro Apex412WSensorMicro 400×300128…14 мкмменее 2 г17,3×17,3 мм
SensorMicro Apex612CSensorMicro 640×512128…14 мкмменее 4,5 г18,5×18,5×3,78 мм
SensorMicro Apex612WSensorMicro 640×512128…14 мкмменее 2,5 г17,3×17,3 мм
SensorMicro COIN1212RSensorMicro 1280×1024128…14 мкм——
SensorMicro COIN612RG2SensorMicro 640×512128…14 мкм——
SensorMicro Mini212G2SensorMicro 256×192128…14 мкм——
SensorMicro TIMO112SensorMicro 120×90128…14 мкм1,8 г12,6 мм×12,6 мм×8,8 мм
SensorMicro TIMO212SensorMicro 256×192128-14 мкм——

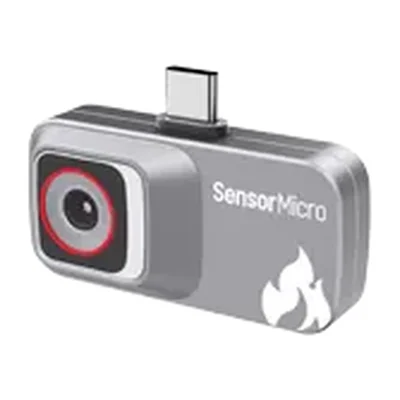

SensorMicro iMC112SensorMicro 120×90128…14 мкм——
SensorMicro iMC212SensorMicro 256×192128…14 мкм——
MIN612Guide Infrared 640×512128–14 мкм16,4 г25,4×25,4×16,1 мм
MID612Guide Infrared 640×512128–14 мкм18,5 г25,4×25,4×17,6 мм
MID312Guide Infrared 384×288128–14 мкм18,5 г25,4×25,4×17,6 мм
LGCS121Rising Optics 1280×1024128–14 мкмот 96 ± 5 г до 170 ± 8 г (в зависимости от исполнения)—
Страница 1 из 6

Что проверить перед покупкой

  1. Сверьте частоту кадров с режимом работы: модули выпускают с частотой около 9 Гц и 25–60 Гц, и на низкой частоте картинка при поворотах подвеса и на скорости дёргается.
  2. Проверьте, что спектральный диапазон объектива совпадает с диапазоном матрицы: ядро 8–14 мкм работает только с германиевой или халькогенидной оптикой того же диапазона, обычное стекло ИК не пропускает.
  3. Сверьте диагональ матрицы с кругом изображения объектива: объектив под 384×288 с шагом 12 мкм не покроет матрицу 640×512 того же шага — углы кадра уйдут в виньетирование.
  4. Уточните по даташиту, есть ли затвор, и поведение модуля при калибровке неоднородности: во время калибровки изображение замирает на доли секунды, что важно для наведения и записи.
  5. Сверьте питание с бортовой шиной по диапазону входа и потреблению при включении, а массу с объективом — с грузоподъёмностью и балансировкой подвеса.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Матрица требует периодической калибровки неоднородности — у бесшторочных модулей её делают программно, у остальных механическим затвором.

Германиевая оптика непрозрачна в видимом свете, а обычное стекло непрозрачно в ИК: объектив к такому модулю подбирают только из тепловизионной линейки.

Тепловизор показывает температуру поверхности, а не объекта: мокрая или блестящая поверхность искажает картину сильнее, чем расстояние.

Модуль греется сам и мерит на фоне собственного корпуса — в плотной компоновке ему нужен отвод тепла, иначе плывёт фон кадра.
