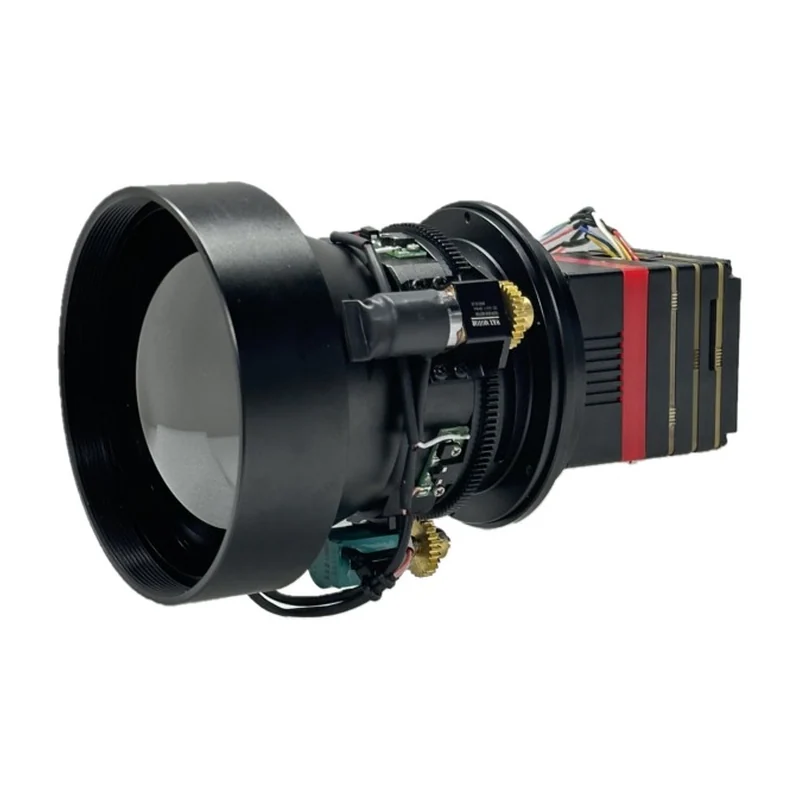

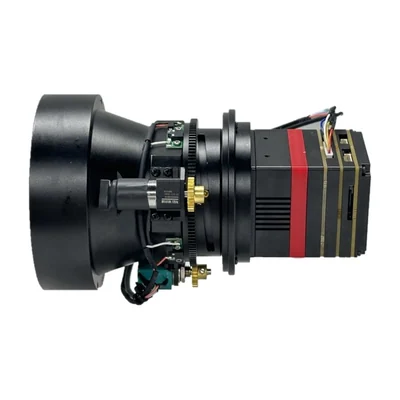

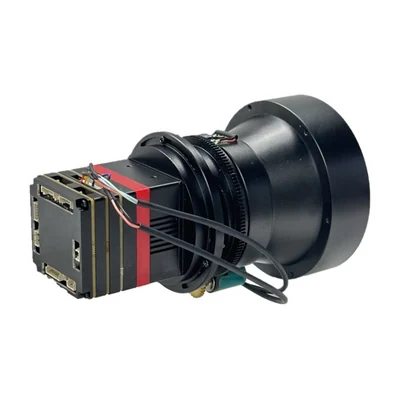

Тепловизионный модуль Univision UV-TH31075EW, 384×288 / 12 мкм
Длиннофокусный тепловизионный модуль 384×288 с шагом 12 мкм: объектив 75 мм F1,0 с электроприводом фокусировки, поле зрения 3,5° × 2,6°.
- Артикул
- Univision UV-TH31075EW
- Производитель
- Univision, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Тепловизионный модуль Univision UV-TH31075EW, 384×288 / 12 мкм — разрешение 384×288, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 3,5° × 2,6°, спектральный диапазон 8–14 мкм. Прочее: масса 121 г (без объектива), габариты 56,8×43×43 мм. Производитель — Univision, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx
- Разрешение
- 384×288
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- Объектив
- 75 мм, F1,0, электропривод фокусировки
- Угол обзора
- 3,5° × 2,6°
- Габариты
- 56,8×43×43 мм
- Масса
- 121 г (без объектива)
- Число пикселей
- 110 592 пикселей (расчёт по разрешению)
- Формат матрицы
- 4,61×3,46 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 5,76 мм (расчёт по размеру матрицы)
Описание
Модуль Univision с длиннофокусным объективом 75 мм на неохлаждаемом микроболометре VOx: матрица 384×288, шаг пикселя 12 мкм, спектральный диапазон 8–14 мкм. Светосила объектива — F1,0, фокусировка — электроприводом; поле зрения 3,5° × 2,6° рассчитано на наблюдение удалённых объектов, а не на обзор.
Поле зрения у него более узкое, чем у всех соседних модулей серии: длинный фокус сочетается с небольшой матрицей 4,61×3,46 мм при диагонали 5,76 мм. Соседние модули построены на матрице большего формата с большим числом пикселей; здесь их 110 592, поэтому модуль выбирают ради узкого угла, а не ради детализации кадра.
Корпус — 56,8×43×43 мм, масса — 121 г без объектива, поэтому в бюджет массы подвеса закладывают ещё и оптику. Электропривод позволяет наводить резкость дистанционно, но требует канала управления фокусом со стороны носителя.
Характеристики приведены по данным производителя: страница модели ↗
