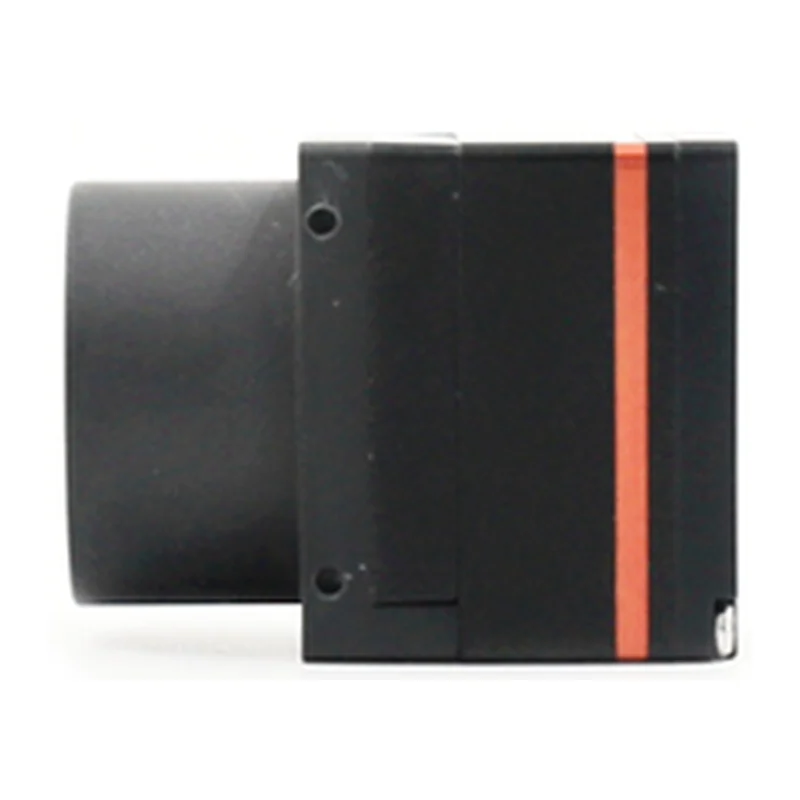

Тепловизионный модуль 640×512 / 384×288 / 256×192, 12 мкм, NETD ≤ 50 мК, 25 Гц

Измерительное ядро для промышленного и энергетического контроля, охранных систем и скрининга температуры тела: у исполнения 640T заявлена повышенная точность ± 0,5 °C в узком биологическом диапазоне и ± 0,3 °C при работе с эталоном чёрного тела. Богатый набор интерфейсов включая CameraLink.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx

Разрешение

640×512 / 384×288 / 256×192

Шаг пикселя

12 мкм

Спектральный диапазон

8–14 мкм

NETD

≤ 50 мК при 25 °C

Частота кадров

640T — 25 Гц, 384T — 50 Гц, 256L — 25 Гц

Видеоинтерфейс

Аналоговое видео 1 канал PAL/NTSC; цифровое BT.656, 14- или 8-битный LVCMOS, LVDS, MIPI, CameraLink (у 256L — MIPI 2-lane и 8-битный LVCMOS); связь RS-232 и UART 3,3 В (у 256L — UART 1,8 В)

Питание и потребление

4–6 В пост. тока, с платой расширения 5–24 В, типовое 5 В; 640T — < 1,0 Вт без платы и < 1,2 Вт с платой; 384T — < 0,9 и < 1,1 Вт; 256L — около 0,35 Вт; защита от перенапряжения, понижения и переполюсовки на плате расширения

Измерение температуры

Диапазоны −20…+150 °C и 0…+550 °C, погрешность ± 3 °C или ± 3 % показания при среде −20…+60 °C; у 640T дополнительно ± 0,5 °C в диапазоне цели 33–42 °C и ± 0,3 °C с эталоном чёрного тела

Инструменты измерения

10 задаваемых точек, полнокадровый захват максимума и минимума, измерение в центральной точке, анализ по 12 линиям или областям, изотермический анализ

Обработка изображения

Цифровой зум 1,0–8,0× с шагом 0,1, 18 палитр, цифровое шумоподавление и повышение детальности, перекрестие с перемещением, ручная и автоматическая регулировка яркости и контраста
