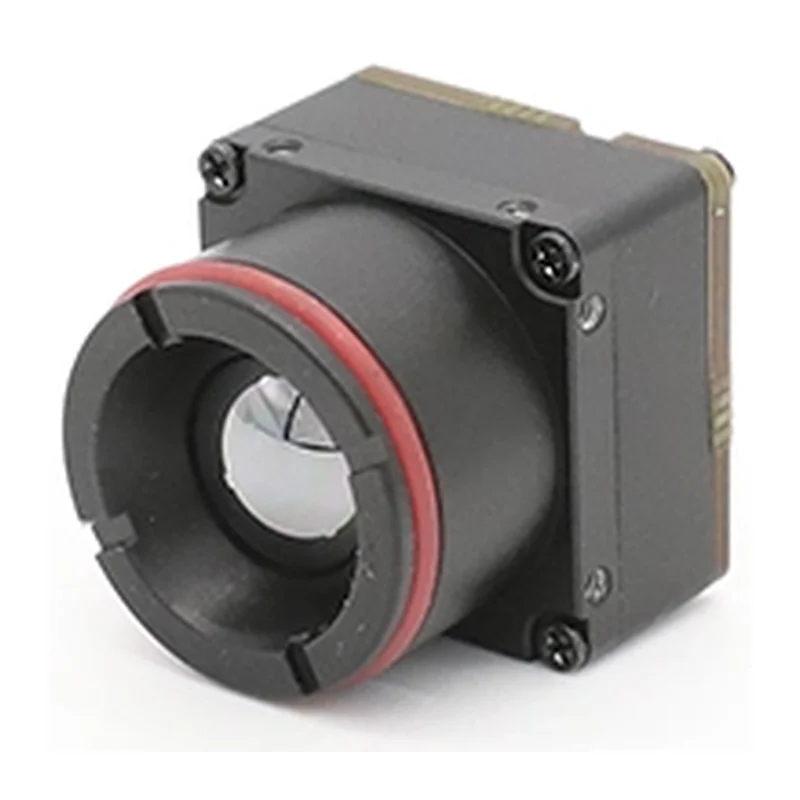

Тепловизионный модуль 640×512, 12 мкм, радиометрический

Лёгкое ядро высокого разрешения для лёгких беспилотников, носимых и нашлемных приборов, машинного зрения. Радиометрическое исполнение перекрывает диапазон до +650 °C, набор интерфейсов включает MIPI и BT.1120 для прямой стыковки с современными SoC.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx (IRFPA)

Разрешение

640×512

Шаг пикселя

12 мкм

Спектральный диапазон

8–14 мкм

NETD

≤ 50 мК при 25 °C, F/1.0

Частота кадров

50 Гц (радиометрическое исполнение — 25 Гц)

Видеоинтерфейс

14-битный LVCMOS, BT.656/BT.1120, CDS2/CDS3, MIPI 2-lane (Raw8); связь UART 1,8 В или I²C по заказу; внешний триггер по фронту 1,8 В

Питание и потребление

3,8–5,5 В пост. тока, а также шины 1,8 В и 3,3 В; плата расширения USB 2.0 / 5 В; без платы расширения ≤ 0,50 Вт (радиометрическое ≤ 0,40 Вт), с платой расширения ≤ 0,65 Вт (радиометрическое ≤ 0,55 Вт)

Измерение температуры

Радиометрическая версия: −20…+150 °C и +100…+650 °C, погрешность ± 3 °C или ± 3 % показания при среде −20…+60 °C; по заказу ± 2 °C либо ± 0,5 °C

Обработка и условия эксплуатации

Алгоритм без термостабилизации, цифровое шумоподавление, повышение детальности, выравнивание гистограммы, палитры, зеркалирование; наблюдение −40…+80 °C, радиометрия −20…+60 °C, хранение −45…+85 °C, вибрация 6,06 g

Габариты

21×21×10 мм

Масса

10 г
