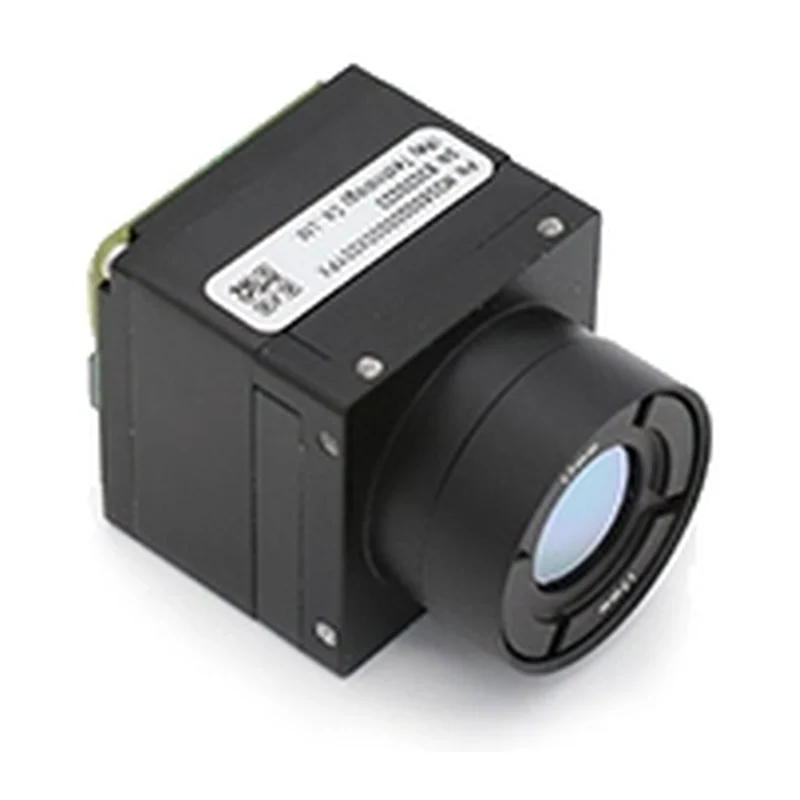

Тепловизионный модуль 384×288 / 640×512 / 256×192, 12 мкм, радиометрический

Ядро для приборов, чувствительных к габаритам и потреблению: малые наблюдательные монокуляры, нашлемные приборы ночного видения, лёгкие беспилотные системы, многоканальные оптико-электронные модули. Радиометрические исполнения применяются в промышленном, энергетическом и охранном контроле температуры и в машинном зрении.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx (IRFPA)

Разрешение

384×288 / 640×512 / 256×192

Шаг пикселя

12 мкм

Спектральный диапазон

8–14 мкм

NETD

≤ 50 мК при 25 °C, F/1.0

Частота кадров

50 или 25 Гц ( 256L — 25 Гц)

Видеоинтерфейс

Аналоговое видео 1 канал PAL; цифровое LVDS, LVCMOS, BT.656/BT.1120, CDS2, MIPI 4-lane (у 256L — MIPI 2-lane и 8-битный LVCMOS); связь RS-232 и UART 3,3 В (у 256L — UART 1,8 В)

Питание и потребление

4–5,5 В пост. тока, с платой расширения 3,5–18 В; типовое 4 В (у 256L — 5 В); ≤ 0,6 Вт (384) и ≤ 0,7 Вт (640) без платы расширения, ≤ 0,8 и ≤ 0,9 Вт с платой; 256L — ≤ 0,35 Вт; защита от перенапряжения, понижения и переполюсовки

Измерение температуры

−20…+150 °C и +100…+550 °C (у 256L единый диапазон −20…+550 °C); погрешность ± 3 °C или ± 3 % показания при температуре среды −20…+60 °C; инструменты — точка, линия, область

Обработка изображения

Коррекция неоднородности, цифровое шумоподавление и повышение детальности, цифровой зум 1,0–4,0× с шагом 0,1, палитры, перекрестие, зеркалирование (у 256L эти функции не предусмотрены)

Условия эксплуатации

Наблюдение −40…+80 °C, радиометрия −20…+60 °C; хранение −45…+85 °C; влажность 5–95 % без конденсата; вибрация 6,06 g; удар 80 g / 4 мс

Габариты

26×26×22 мм

Масса

3 г
