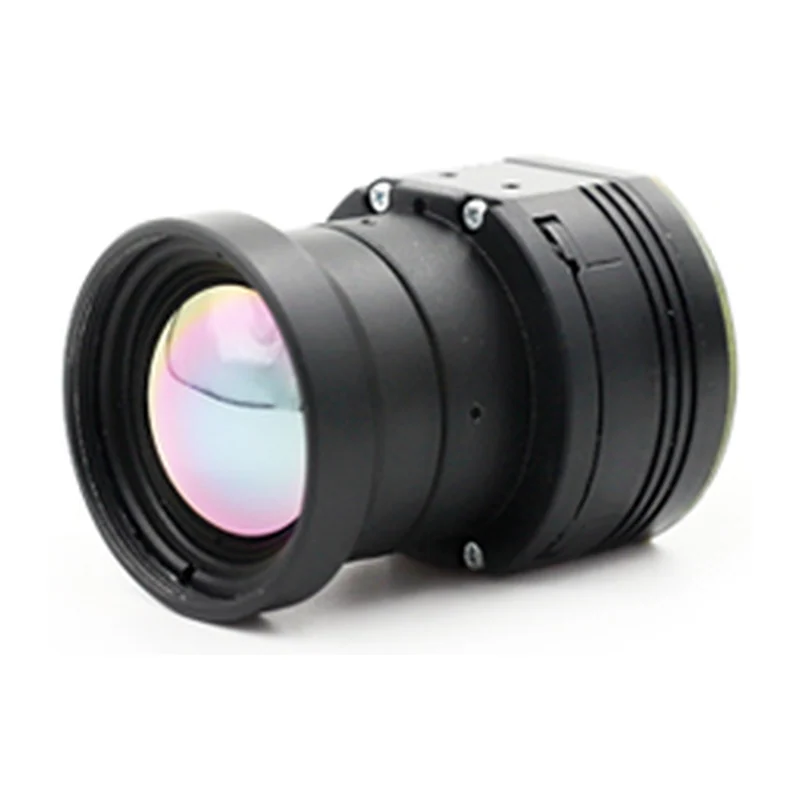

Тепловизионный модуль 384×288 / 640×512, 17 мкм, NETD ≤ 50 мК

Ядро в круглом корпусе, удобное для установки в цилиндрические трубы прицельных и наблюдательных приборов и в поворотные головки. Четыре исполнения позволяют подобрать баланс цены и разрешающей способности: 17 и 14 мкм дешевле, 12 мкм даёт большее угловое разрешение с той же оптикой.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx, без термоэлектрической стабилизации (TEC отсутствует)

Разрешение

384×288 / 640×512

Шаг пикселя

384–17 мкм; 384P — 12 мкм; 640–14 мкм; 640P — 12 мкм

Спектральный диапазон

8–14 мкм

NETD

≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК); в таблице первоисточника единица набрана с опечаткой как «≤ 50Hz»

Частота кадров

50 или 30 Гц

Видеоинтерфейс

Аналоговое видео 1 канал PAL или NTSC; цифровое BT.656, 14- или 10-битный LVCMOS, LVDS; связь RS-232, UART 3,3 В, RS-422; 4 кнопки

Питание и потребление

4–6 В пост. тока, типовое 4 В, с пользовательской платой расширения 5–24 В; без платы расширения < 1,0 Вт (384) и < 1,3 Вт (640), с платой < 1,2 и < 1,6 Вт; защита от перенапряжения, понижения и переполюсовки на плате расширения

Обработка и условия эксплуатации

Коррекция неоднородности, цифровая фильтрация шума, повышение детальности, палитры, перекрестие, зеркалирование, ручная и две автоматические схемы регулировки яркости и контраста; −40…+80 °C, хранение −45…+85 °C, вибрация 6,06 g, удар 80 g / 4 мс

Габариты

36×19 мм

Масса

3 г
