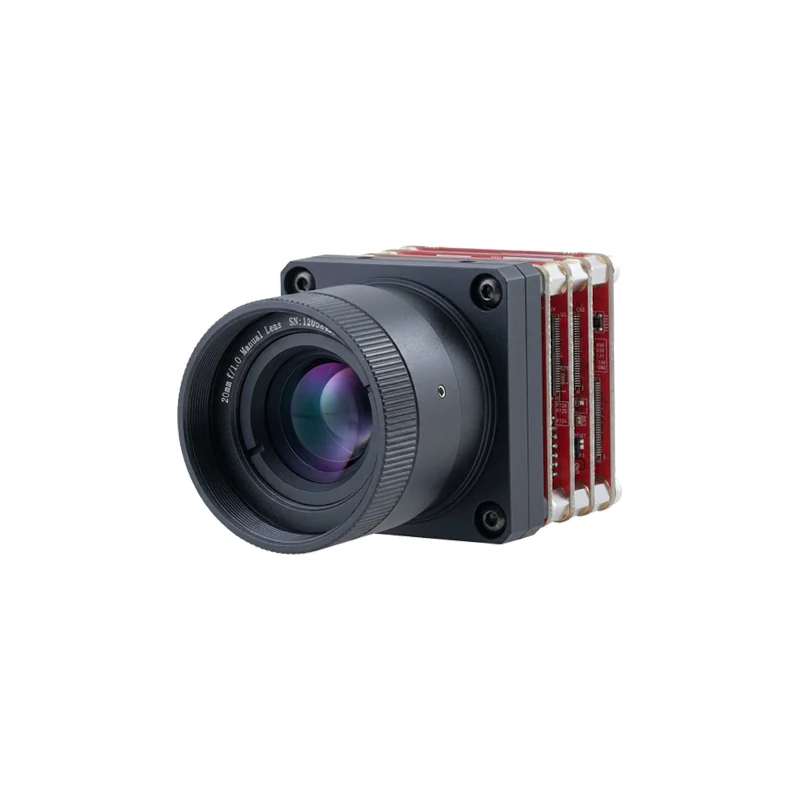

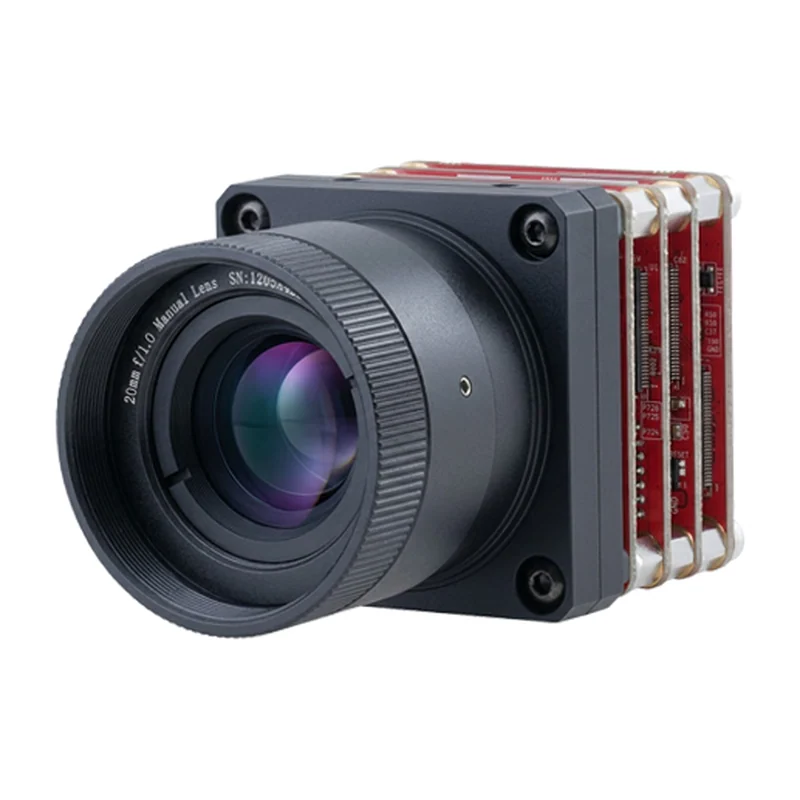

Тепловизионный модуль KT&C KLU38-C: неохлаждаемый микроболометр 384×288
Тепловизионный модуль для охранного наблюдения, сетевых тепловизионных камер и носимых приборов, где нужно видеть в полной темноте и через задымление.
- Артикул
- KLU38-C
- Производитель
- KT&C, Корея
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: масса, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр
- Разрешение
- 384 × 288 пикселей
- Шаг пикселя
- 17 мкм
- Спектральный диапазон
- 8–14 мкм
- Частота кадров
- 30 Гц
- Видеовыход
- композитный (разъём BNC), цифровой BT656/LVDS
- Телевизионный стандарт
- NTSC/PAL
- Палитры
- 10 (серая, «железо», «дождь» v1/2/3, полусерая, жёлтая, среднесерая, «огонь», сине-красная)
- Функции обработки
- AGC, Level & Span, NUC, зеркало, переворот, инверсия, фильтр изображения
- Дополнительные функции
- трекер горячей и холодной точки, индикатор центра кадра
- Управление
- RS-485, собственный протокол KT&C
- Объектив
- не входит в комплект; ручная или моторизованная фокусировка, опционально атермализованный
- Тревожные входы/выходы
- отсутствуют
- Вывод значений температуры
- отсутствует
- Питание
- 12 В постоянного тока
- Рабочая температура
- −30…+60 °C
- Число пикселей
- 110 592 пикселей (расчёт по разрешению)
- Формат матрицы
- 6,53×4,9 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 8,16 мм (расчёт по размеру матрицы)
Описание
KLU38-C построен на неохлаждаемом микроболометре с матрицей 384 × 288 пикселей и шагом пикселя 17 мкм; рабочий спектральный диапазон 8–14 мкм — длинноволновая ИК-область, в которой регистрируется собственное тепловое излучение объектов. Частота кадров 30 Гц. Изображение выводится в аналоговом виде композитным сигналом на стандартный разъём BNC и в цифровом виде по интерфейсу BT656/LVDS, что позволяет заводить модуль как в аналоговый видеотракт, так и напрямую в вычислитель.
Обработка включает AGC, ручную настройку уровня и диапазона (Level & Span), коррекцию неоднородности NUC, зеркалирование, переворот, инверсию и фильтрацию изображения; в аналоговом тракте они доступны через экранное меню, в цифровом — командами. Предусмотрены 10 псевдоцветных палитр, трекер горячей и холодной точки и индикатор центра кадра. Управление меню — по RS-485 с использованием собственного протокола KT&C.
Объектив в комплект не входит: модуль рассчитан на работу с объективами ручной или моторизованной фокусировки, по запросу поставляются атермализованные. Тревожных входов и выходов, а также интерфейса вывода значений температуры нет — измерительные (термографические) задачи с абсолютными значениями на этом модуле не решаются, он предназначен для наблюдения. Питание 12 В постоянного тока, рабочая температура −30…+60 °C, температура хранения −40…+70 °C.
Характеристики приведены по данным производителя: страница модели ↗
