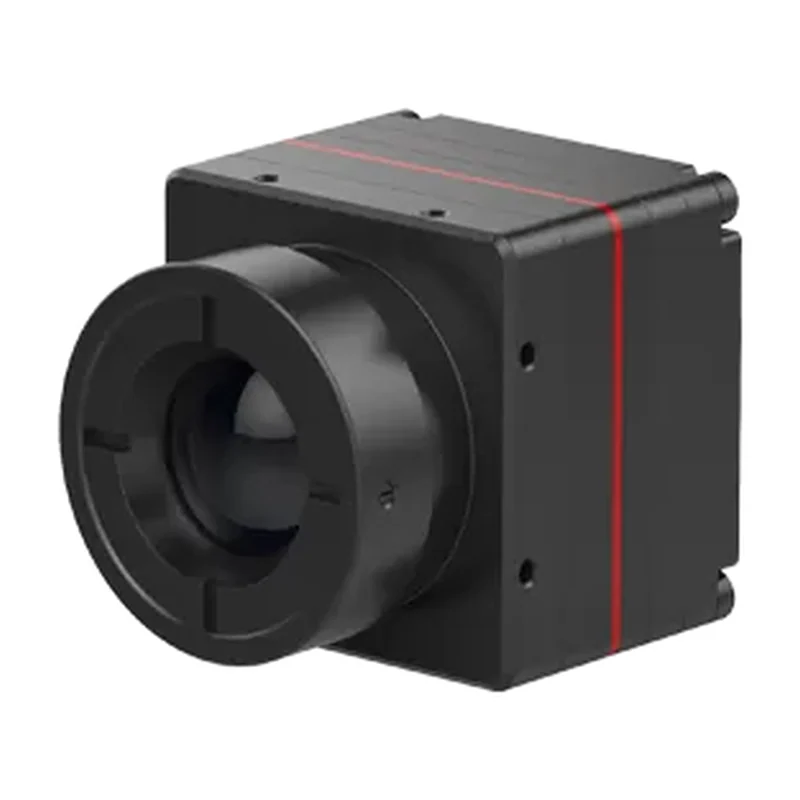

Тепловизионный модуль SensorMicro COIN417RG3, 384×288 / 17 мкм
SensorMicro · Китай под заказ
SensorMicro COIN417RG3

Тепловизионный модуль SensorMicro COIN417RG3, 384×288 / 17 мкм

Тепловизионный модуль SensorMicro COIN417RG3, разрешение 384×288, шаг пикселя 17 мкм, диапазон 8…14 мкм, NETD не более 30 мК.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro COIN417RG3
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль SensorMicro COIN417RG3, 384×288 / 17 мкм — разрешение 384×288, шаг пикселя 17 мкм, спектральный диапазон 8…14 мкм. Из остального: материал чувствительного слоя VOx. Прочее: рабочая температура −10 °C…+50 °C. Производитель — SensorMicro, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Материал чувствительного слоя
VOx
Разрешение
384×288
Шаг пикселя
17 мкм
Спектральный диапазон
8…14 мкм
NETD
не более 30 мК
Частота кадров
25/30/50 Гц
Потребление
0,55 Вт
Рабочая температура
−10 °C…+50 °C
Температура хранения
−45 °C…+85 °C
Число пикселей
110 592 пикселей (расчёт по разрешению)
Формат матрицы
6,53×4,9 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
8,16 мм (расчёт по размеру матрицы)

Описание

Тепловизионное ядро для беспилотного носителя: картинку даёт разница температур в кадре, а не отражённый свет. Матрица 384×288, шаг пикселя 17 мкм, диапазон 8…14 мкм.

Температурная чувствительность (NETD) — не более 30 мК: достаточно, чтобы различать перепад в доли градуса — с такой матрицей читается след человека на грунте и нагрев узлов техники. Шаг 17 мкм даёт крупную матрицу: оптика под неё длиннее и тяжелее, зато чувствительность пикселя выше.

Потребление — 0,55 Вт. Рабочий диапазон — −10 °C…+50 °C.

Характеристики приведены по данным производителя: страница модели ↗
