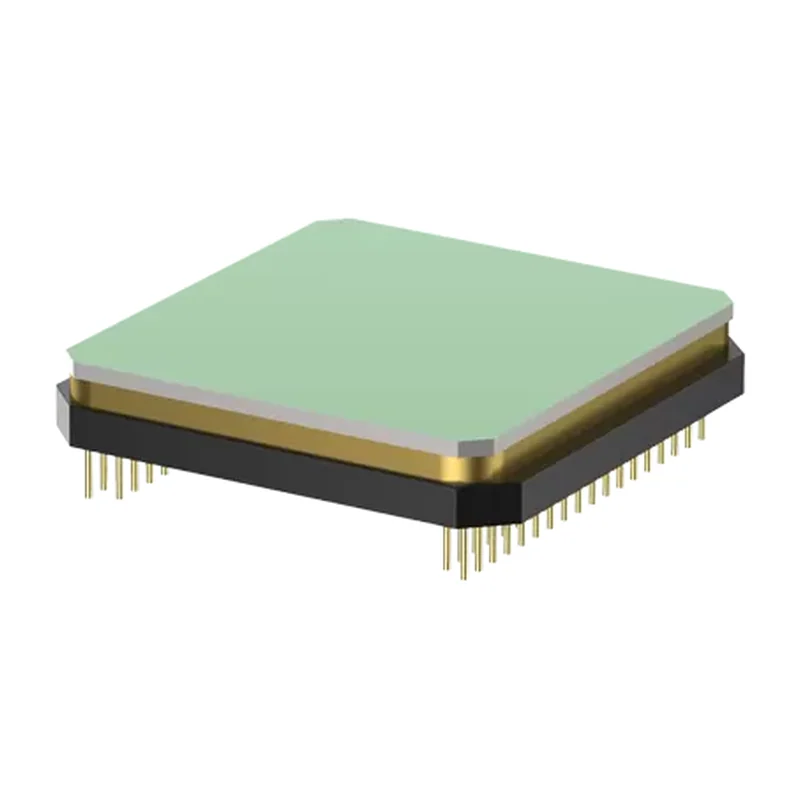

Детектор неохлаждаемый SensorMicro Apex1212C, 1280×1024 / 12 мкм
SensorMicro · Китай под заказ
SensorMicro Apex1212C

Детектор неохлаждаемый SensorMicro Apex1212C, 1280×1024 / 12 мкм

Неохлаждаемый детектор VOx 1280×1024 с шагом 12 мкм в керамическом корпусе: NETD менее 35 мК, 50 Гц, встроенный 14-битный АЦП.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro Apex1212C
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Детектор неохлаждаемый SensorMicro Apex1212C, 1280×1024 / 12 мкм — разрешение 1280×1024, шаг пикселя 12 мкм, спектральный диапазон 8…14 мкм. Из остального: материал чувствительного слоя VOx. Прочее: масса менее 15 г, габариты 31×31×5,1 мм (без выводов), рабочая температура −40 °C…+85 °C. Производитель — SensorMicro, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Материал чувствительного слоя
VOx
Корпусирование
керамическое
Разрешение
1280×1024
Шаг пикселя
12 мкм
Спектральный диапазон
8…14 мкм
NETD
менее 35 мК
АЦП
встроенный, 14 бит
Постоянная времени
менее 12 мс
Частота кадров
50 Гц
Потребление
менее 400 мВт
Габариты
31×31×5,1 мм (без выводов)
Масса
менее 15 г
Рабочая температура
−40 °C…+85 °C
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)

Описание

Микроболометрический детектор SensorMicro для разработчиков собственных тепловизионных ядер: чувствительный слой VOx, формат 1280×1024 (1,31 Мп) при шаге 12 мкм, диапазон 8–14 мкм, NETD — менее 35 мК. Частота кадров — 50 Гц, постоянная времени — менее 12 мс, АЦП на 14 бит встроен в сам детектор, корпусирование керамическое.

Это детектор без оптики и платы обработки, их проектируют под своё изделие.

Формат матрицы — 15,36×12,29 мм при диагонали 19,67 мм, поэтому объектив подбирают с кругом изображения не меньше этой диагонали. Габариты — 31×31×5,1 мм без выводов, масса — менее 15 г, потребление — менее 400 мВт, рабочая температура — от −40 до +85 °C.

Характеристики приведены по данным производителя: страница модели ↗
