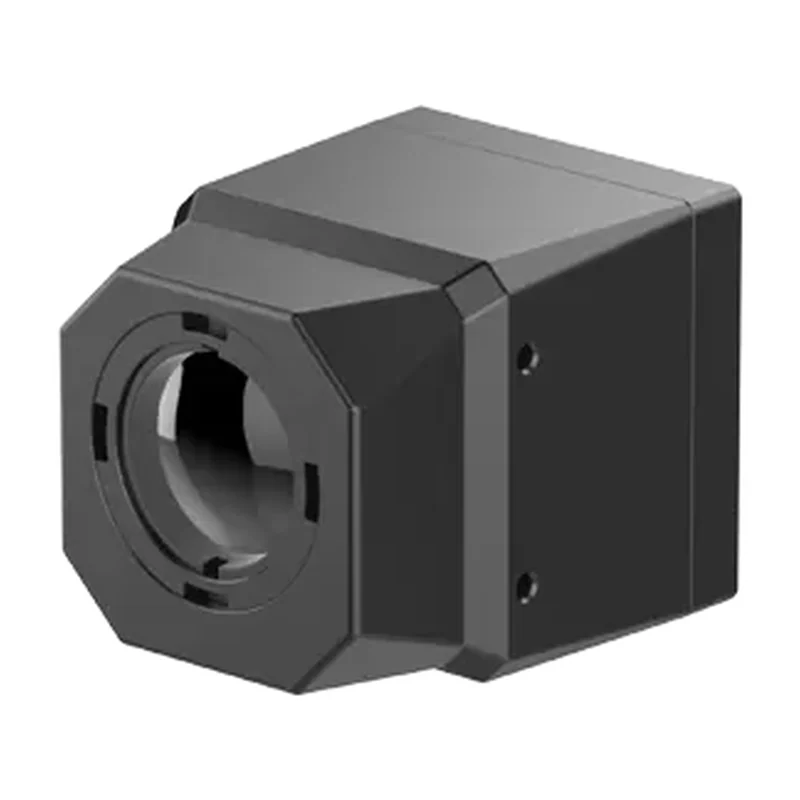

MICO212 — бюджетное ядро LWIR 256×192 / 12 мкм с готовым видеовыходом
Самое доступное ядро линейки: детектор в упаковке уровня пластины и специализированный ASIC собраны в готовый блок с объективом 10 мм и композитным видеовыходом. Питание от 5 до 24 В позволяет подключать ядро напрямую к бортовой или охранной сети без дополнительного преобразователя. Используется в простых охранных камерах, вспомогательных каналах наблюдения, пожарной сигнализации и приборах базового уровня.
- Артикул
- MICO212
- Производитель
- SensorMicro, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx, упаковка уровня пластины + специализированный ASIC
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 30 мК при F1.0 и 25 °C
- Объектив / поле зрения
- 10 мм, F1.0, фикс-фокус атермализованный; 17,5°(Г) × 13,2°(В); герметизация первой линзы IP67 с просветляющим покрытием
- Видеовыходы / выход на режим
- CVBS PAL (по умолчанию) или NTSC, USB; ≤ 6 с
- Разъёмы
- 3-pin A1251-WV-S-3P (CVBS) и 9-pin A1251-WV-S-9P (USB)
- Обработка изображения
- NUC, 3D- и 2D-шумоподавление, DRC, EE, SFFC; 11 палитр с возможностью замены
- Сертификация
- RoHS 2.0 / REACH
- Разрешение
- 256×192 мкм
- Шаг пикселя
- 256×12 мкм
- Питание
- 5–24 В пост. тока
- Потребление
- ≤ 550 мВт при 5 В и 23± 3 °C
- Габариты
- 22,2×22,2×28,4 мм
- Масса
- 2 г
- Рабочая температура
- −40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; случайная вибрация 5,35 g rms по трём осям, удар полусинус 40 g
- Рабочая стойкость
- 11 мс по шести направлениям
Описание
Готовый блок 22,2×22,2×28,4 мм, где детектор 256×192 с шагом 12 мкм, объектив 10 мм F1.0 и вся обработка уже собраны вместе. Поле зрения узкое, 17,5°×13,2°: модуль контролирует заданный сектор, а не даёт обзорную картинку.
NETD ≤ 30 мК показывает, какую разницу температур ядро отделяет от собственного шума. Компенсация неоднородности безшторочная (SFFC) — нет механической заслонки, а значит ни щелчков, ни замираний кадра, ни изнашиваемого узла.
Питание 5–24 В снимает вопрос преобразователя: подойдёт и охранная 12-вольтовая линия, и бортовая сеть. Видео — CVBS (PAL по умолчанию, есть NTSC) на 3-контактном разъёме и USB на 9-контактном; выход на режим до 6 с, потребление ≤ 550 мВт.
Характеристики приведены по данным производителя: страница модели ↗
