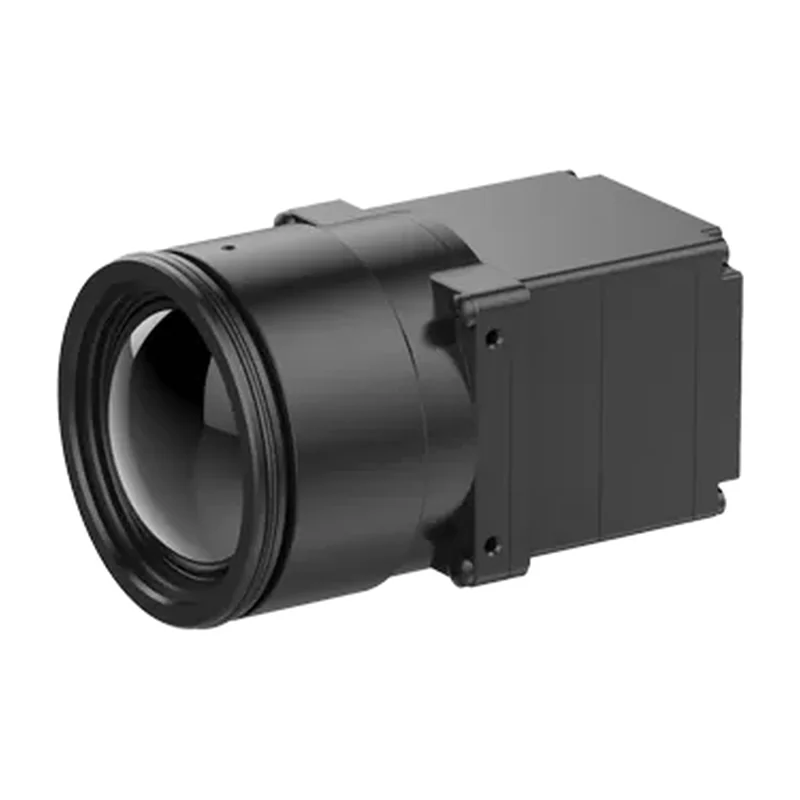

COIN1212 — ядро LWIR 1280×1024 / 12 мкм
SensorMicro · Китай под заказ
COIN1212

Тепловизионное ядро SensorMicro COIN1212, 1280×1024 / 12 мкм

Мегапиксельное неохлаждаемое ядро в корпусе 25,4×25,4×19,3 мм массой 14 г: 1280×1024 при шаге 12 мкм, NETD ≤ 40 мК, цифровые выходы DVP16 и BT.1120. Для мониторинга инфраструктуры, транспорта и производства.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
COIN1212
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx, упаковка уровня пластины
Спектральный диапазон
8–14 мкм
NETD (типовой)
≤ 40 мК при F1.0 и 25 °C
Обработка изображения
NUC, 3DNR, DNS, DRC, EE; 10 палитр
Видеоинтерфейсы
DVP16, BT.1120; данные RAW / YUV; плата расширения USB 3.0; управление TTL-232; разъём 50-pin DF40C-50DP-0,4 В
Сертификация
RoHS 2.0 / REACH
Разрешение
1280×1024
Шаг пикселя
12 мкм
Питание
4,5–5,5 В
Потребление
0,95 Вт
Габариты
25,4×25,4×19,3 мм
Масса
14 ± 2 г
Рабочая температура
−40…+70 °C, хранение −45…+85 °C, влажность 5–95 % без конденсата; синусоидальная вибрация 10–150–10 Гц с амплитудой 0,15 мм, удар полусинус 30 г
Рабочая стойкость
11 мс
Число пикселей
1,31 Мп (расчёт по разрешению)
Частота кадров
25 / 30 Гц
Время выхода на режим
6 с
Объективы
атермализованные фикс-фокус 14 / 19 / 24 / 35 / 50 / 100 мм
Степень защиты
IP67 по передней линзе

Описание

Неохлаждаемое ядро LWIR: 1280×1024 при шаге пикселя 12 мкм — вчетверо больше точек в кадре, чем у 640×512, в корпусе 25,4×25,4×19,3 мм массой 14 г. Мелкий шаг уменьшает саму матрицу, поэтому то же поле зрения даёт более короткий объектив: атермализованные фикс-фокусы 14 / 24 / 50 мм, IP67 по передней линзе.

NETD ≤ 40 мК при F1.0 — порог разницы температур, ниже которого сцена тонет в собственном шуме приёмника. NUC, 3DNR, DNS, DRC и EE считаются на борту, наружу идут RAW или YUV.

Аналогового видео нет: DVP16 и BT.1120 на разъёме DF40C-50DP-0,4 В, управление TTL-232. Нужен свой приёмный контроллер или фирменная плата расширения USB 3.0. Питание 4,5–5,5 В, 0,95 Вт.

Характеристики приведены по данным производителя: страница модели ↗
