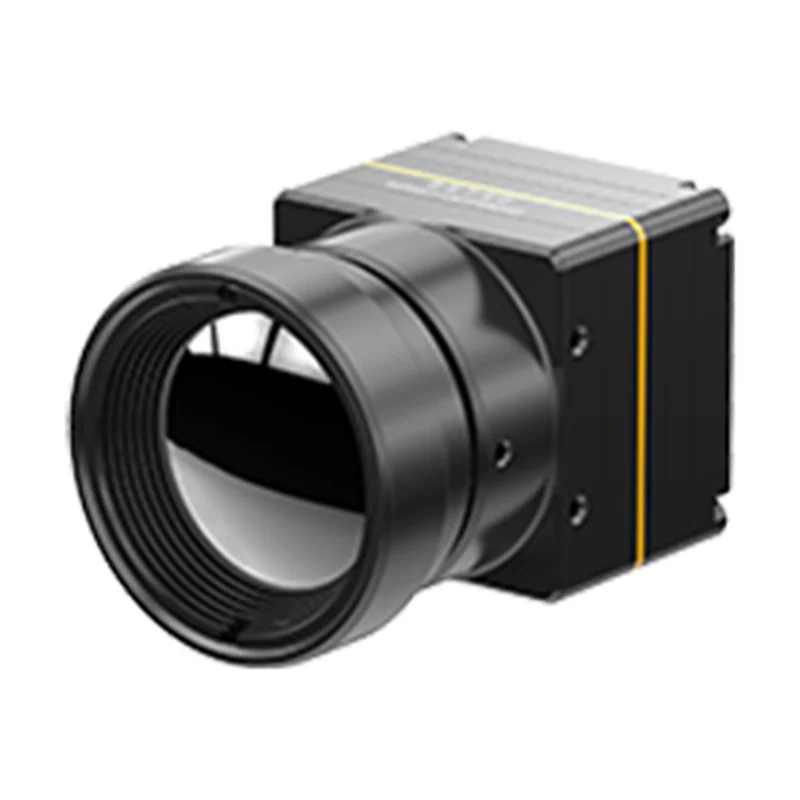

Тепловизионные модули 256×192, 384×288 и 640×512, 12–17 мкм, NETD ≤ 40 мК
Линейка неохлаждаемых тепловизионных модулей 256×192, 384×288 и 640×512 с шагом 12–17 мкм и NETD до 40 мК: компактные ядра VOx для встраивания, с термометрией.
- Артикул
- TIM-384x288-17-A
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 3 исполнения — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип детектора
- неохлаждаемый микроболометр на оксиде ванадия (VOx), корпус WLP
- Разрешение и шаг пикселя
- 384×288, 17 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD (типовой)
- ≤ 40 мК
- Видеоинтерфейс
- цифровой YUV/BT.656/LVDS/USB 2.0, физический интерфейс CMOS8/CMOS16/LVDS/USB 2.0; аналоговый PAL/NTSC
- Обработка изображения
- NUC, 3DNR, DNS, DRC, EE
- Управление и разъём
- TTL-232 / USB 2.0; 50-контактный HRS DF40C-50DP-0,4 В(51), плата расширения USB Type-C
- Питание и потребление
- 4–5,5 В, 0,75 Вт (типовое)
- Термометрия
- −20…+150 °C и 0…+550 °C (расширяется под заказ), погрешность ± 3 °C или ± 3 % (по большему); SDK для Windows / Linux / ARM
- Рабочие условия
- рабочая температура −40…+70 °C, хранение −45…+85 °C; вибрация 5,35 grms; удар полусинус 40 г / 11 мс
- Объектив
- атермализованные объективы 4,9 / 9,1 / 13 / 19 / 25 мм; передняя линза IP67
- Сертификация
- RoHS 2.0 / REACH
- Частота кадров
- 50 / 25 Гц
- Время выхода на режим
- 5 с (в кратком описании производителя — 3 с)
- Габариты
- 25,4 × 25,4 × 16 мм
- Масса
- 12,8 г
Исполнения серии 3
| Модель | Разрешение и шаг пикселя | Питание и потребление | Частота кадров | Время выхода на режим | Габариты | Масса |
|---|---|---|---|---|---|---|
| TIM-256x192-12-C | 256×192, 12 мкм | 3,5–5,5 В, менее 0,4 Вт | 25 / 30 / 50 / 60 Гц | менее 3 с | 20 × 20 × 10,4 мм | 0,5 г |
| TIM-384x288-17-A характеристики выше | 384×288, 17 мкм | 4–5,5 В, 0,75 Вт (типовое) | 50 / 25 Гц | 5 с (в кратком описании производителя — 3 с) | 25,4 × 25,4 × 16 мм | 12,8 г |
| TIM-640x512-12-E | 640×512, 12 мкм | 4,0–5,0 В, 0,7 Вт (типовое) | 30 Гц | 5 с | 17 × 17 × 22 мм | 13 г |
Характеристики выше приведены для исполнения TIM-384x288-17-A. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Тепловизионные ядра на неохлаждаемых VOx-микроболометрах в трёх форматах: 256×192 и 640×512 с шагом 12 мкм и 384×288 с шагом 17 мкм, NETD не хуже 40 мК, спектр 8–14 мкм. Модули рассчитаны на встраивание в носимые приборы, камеры наблюдения и полезную нагрузку БПЛА.
Матрица 384×288 при шаге 17 мкм физически крупнее 12-микронной того же формата, поэтому под одинаковый угол обзора ей нужен более длинный объектив.
Характеристики ниже — для исполнения 384×288/17 мкм: 25,4×25,4×16 мм, 12,8 г, 0,75 Вт при 4–5,5 В, 50 или 25 Гц, термометрия −20…+150 °C и 0…+550 °C с погрешностью ± 3 °C или ± 3 %, цифровой выход YUV/BT.656/LVDS/USB, атермализованные объективы 4,9–25 мм.
