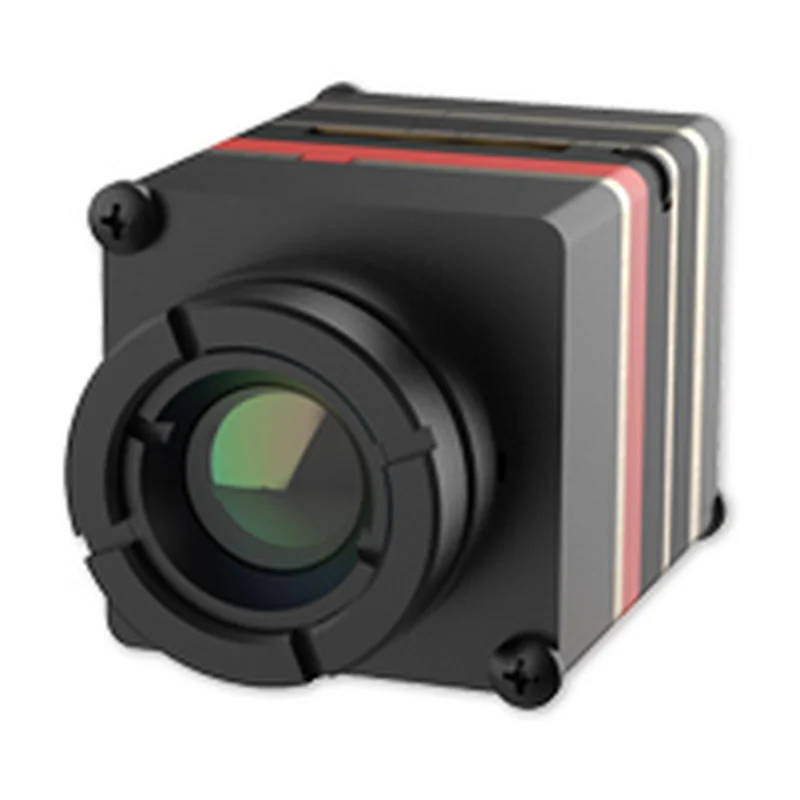

Тепловизионный модуль 640×512 / 384×288, 12 мкм, NETD ≤45 мК
OEM · Азия под заказ
TIM-640x512-12-B

Тепловизионный модуль 640×512 / 384×288, 12 мкм, NETD ≤ 45 мК

Модуль для изделий с предельными требованиями по габаритам, массе и надёжности: микроавиация, носимое снаряжение, специальные роботы. Собственная связка ASIC и CPLD даёт свыше семи вариантов заказных интерфейсов и разъёмную конструкцию с поворотом платы от 0 до 180°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIM-640x512-12-B
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый инфракрасный детектор (болометр) на собственной WLP-матрице
Разрешение
640×512 либо 384×288
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 45 мК при 25 °C, F/1.0
Частота кадров
25 или 50 Гц
Видеоинтерфейс
Цифровое видео BT.656, 8-битный LVCMOS, LVDS, USB, CameraLink; аналоговое видео 1 канал PAL; связь UART 3,3 В; всего свыше 7 заказных вариантов интерфейса (включая GMSL)
Питание и потребление
4,5–5,5 В пост. тока, типовое 5 В; менее 0,6 Вт для 640×512 и менее 0,5 Вт для 384×288
Обработка и условия эксплуатации
Коррекция неоднородности, временная фильтрация, повышение детальности, цифровой зум 1–4×, зеркалирование по горизонтали и вертикали; −40…+60 °C, хранение −45…+85 °C, вибрация 4,01 g, удар 80 g / 4 мс
Габариты
21×21×15 мм
Масса
11,5 г

Описание

Ядро для изделий с предельными требованиями по габаритам, массе и надёжности — микроавиация, носимое снаряжение, специальные роботы. Корпус 21×21×15 мм, масса 11,5 г, разрешение 640×512 или 384×288.

NETD ≤ 45 мК — порог температурного шума: чем он ниже, тем спокойнее картинка и увереннее видны слабоконтрастные детали вроде тёплого следа на грунте или человека в сырую погоду. Неохлаждаемый детектор не требует охладителя и выходит на режим сразу, в отличие от охлаждаемой матрицы.

Конструкция разъёмная, плата поворачивается от 0 до 180° — легче вписать в тесный корпус. Вариантов интерфейса больше семи: BT.656, LVCMOS, LVDS, USB, аналоговый PAL, связь по UART 3,3 В. Питание 4,5–5,5 В, менее 0,6 Вт. Интерфейс и объектив согласуйте при заказе.
