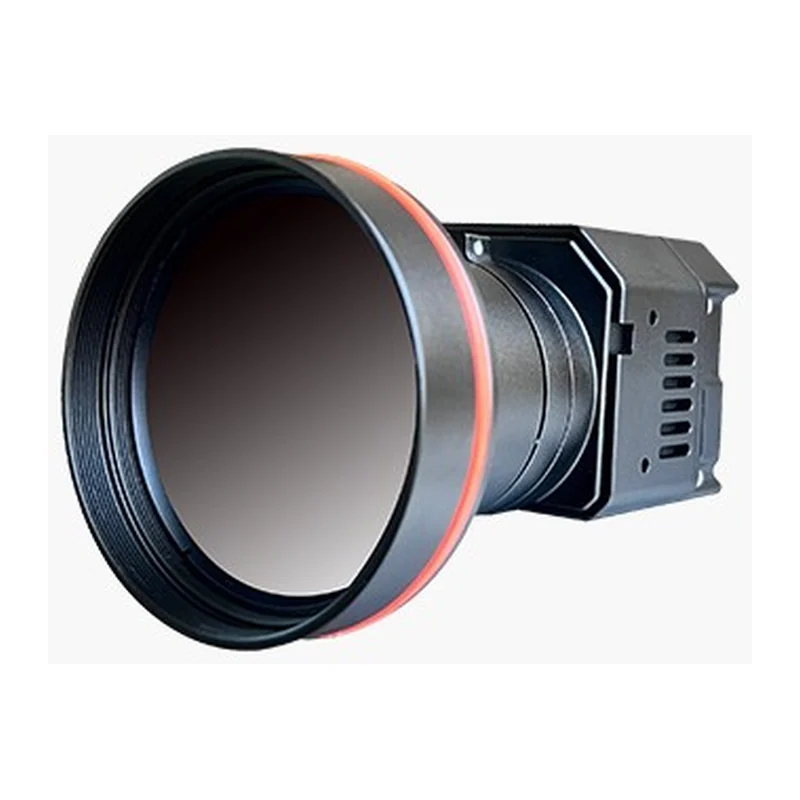

Тепловизионный модуль Savgood SG-TCM06N2-75A, 640×512 / 12 мкм
Savgood · Китай под заказ
Savgood SG-TCM06N2-75A

Тепловизионный модуль Savgood SG-TCM06N2-75A, 640×512 / 12 мкм

Тепловизор 640×512 с объективом 75 мм и узким полем зрения 5,86° × 4,69°: NETD ≤ 40 мК, потребление не более 2,3 Вт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-TCM06N2-75A
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса, габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-TCM06N2-75A, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 5,86° × 4,69°, видеовыход сеть, CVBS. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
640×512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 40 мК (при 25 °C, F/1.0)
Объектив
75 мм
Угол обзора
5,86° × 4,69°
Видеовыход
сеть, CVBS
Потребление
не более 2,3 Вт
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)

Описание

Длиннофокусный модуль Savgood с объективом 75 мм на неохлаждаемом микроболометре VOx: матрица 640×512, шаг пикселя 12 мкм, диапазон 8–14 мкм, NETD ≤ 40 мК (при 25 °C, F1,0). Поле зрения — 5,86° × 4,69°: модуль рассчитан на наблюдение на дальности, а не на обзор местности.

Видео выводится по сети и через аналоговый CVBS, потребление — не более 2,3 Вт. Узкое поле требует стабилизированного подвеса: при 5,86° по горизонтали любая вибрация носителя заметна в кадре. Формат матрицы — 7,68×6,14 мм, диагональ — 9,84 мм.

Характеристики приведены по данным производителя: страница модели ↗
