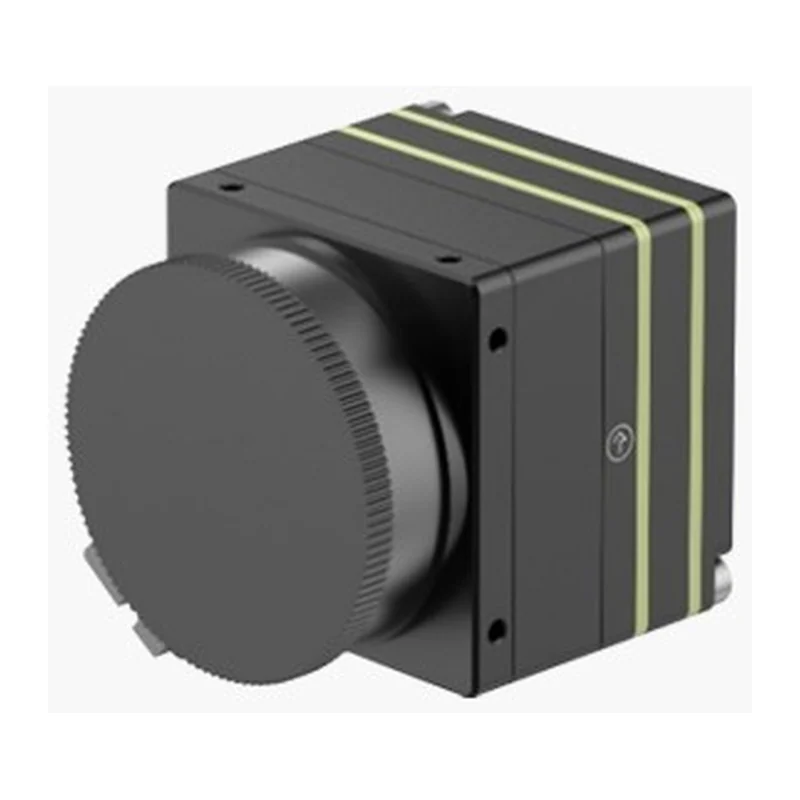

Тепловизионный модуль Savgood SG-DTM06U, 640×512 / 12 мкм
Savgood · Китай под заказ
Savgood SG-DTM06U

Тепловизионный модуль Savgood SG-DTM06U, 640×512 / 12 мкм

Миниатюрный тепловизионный модуль 640×512 с шагом 12 мкм: 17,3×17,3×10,8 мм, масса 5 г, питание 4,5–5,5 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-DTM06U
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-DTM06U, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: питание 4,5–5,5 В; для выхода CVBS 4,5–20 В. Прочее: масса 5 г, габариты 17,3×17,3×10,8 мм, рабочая температура −40…+70 °C. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
640×512
Шаг пикселя
12 мкм
Питание
4,5–5,5 В; для выхода CVBS 4,5–20 В
Габариты
17,3×17,3×10,8 мм
Масса
5 г
Рабочая температура
−40…+70 °C
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)

Описание

Компактный модуль Savgood на неохлаждаемом микроболометре VOx с матрицей 640×512 и шагом 12 мкм: габариты — 17,3×17,3×10,8 мм, масса — 5 г. Рабочая температура — от −40 до +70 °C, формат матрицы — 7,68×6,14 мм при диагонали 9,84 мм, число пикселей — 327 680.

По массе и размерам модуль подходит для малых носителей с жёстким бюджетом массы.

Питание — 4,5–5,5 В, для выхода CVBS указан диапазон 4,5–20 В, поэтому схему питания выбирают под используемый видеовыход. Объектив и интерфейс подбирают по документации производителя под задачу и посадочное место.

Характеристики приведены по данным производителя: страница модели ↗
