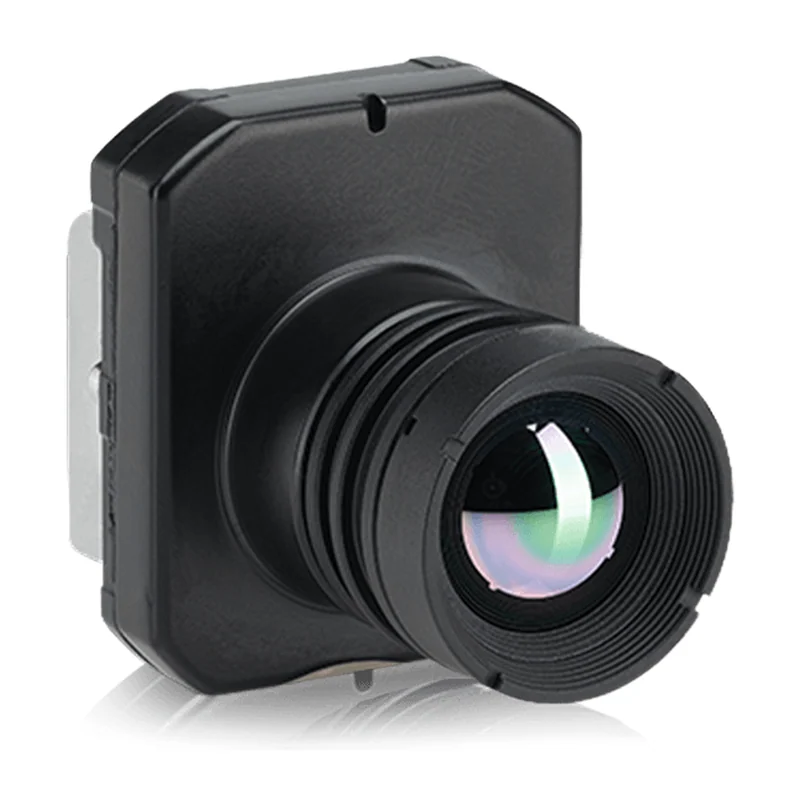

Тепловизионный модуль Teledyne FLIR Boson+ 640, 640×512, 12 мкм, 9,2 мм, 50°
Teledyne FLIR · США под заказ
Boson+ 640 22640AS50

Тепловизионный модуль Teledyne FLIR Boson+ 640, 640×512, 12 мкм, 9,2 мм, 50°

Оригинальное название: Boson Plus 640, 50° (HFOV) 9.2 mm - Compact Lens (22640AS50)

Модуль LWIR 640 × 512 с шагом 12 мкм, NETD < 20 мК, 60 Гц, объектив 9,2 мм F1,0 (50°), видео CMOS/MIPI/USB, 7,5 г без объектива.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Boson+ 640 22640AS50
Производитель
Teledyne FLIR, США
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Teledyne FLIR Boson+ 640, 640×512, 12 мкм, 9,2 мм, 50° — разрешение 640 × 512, сенсор неохлаждаемый микроболометр, шаг пикселя 12 мкм. Из остального: угол обзора гор. 50°, интерфейс видео CMOS, MIPI или USB; управление UART, USB или I²C; периферия I²C, SPI, SDIO. Прочее: масса 7,5 г без объектива (зависит от конфигурации), габариты 21 × 21 × 11 мм (без объектива), рабочая температура −40…+80 °C. Производитель — Teledyne FLIR, США; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр
Разрешение
640 × 512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм (LWIR)
Чувствительность (NETD)
< 20 мК (Industrial), < 30 мК (Professional)
Частота кадров
60 Гц, переключаемая на 30 Гц
Угол обзора
гор. 50°
Объектив
9,2 мм, F1,0, компактный
Цифровой зум
1–8×
Радиометрия
нет (в этом исполнении)
Динамический диапазон сцены
до 140 °C (высокое усиление)
Коррекция неоднородности
заводская калибровка, FFC с технологией FLIR SSN (Silent Shutterless NUC)
Интерфейс
видео CMOS, MIPI или USB; управление UART, USB или I²C; периферия I²C, SPI, SDIO
Питание
3,3 В DC
Потребление
от 1 Вт, зависит от конфигурации
Габариты
21 × 21 × 11 мм (без объектива)
Масса
7,5 г без объектива (зависит от конфигурации)
Монтаж
4 резьбовых отверстия M1,6×0,35 на задней крышке
Рабочая температура
−40…+80 °C
Температура хранения
−50…+85 °C
Рабочая высота
до 12 км
Ударостойкость
1500 g, 0,4 мс

Описание

Teledyne FLIR Boson+ 640 в исполнении 22640AS50 — неохлаждаемый тепловизионный модуль LWIR 640 × 512 с шагом пикселя 12 мкм и компактным объективом 9,2 мм F1,0, угол обзора 50° по горизонтали. Чувствительность — менее 20 мК (Industrial) или 30 мК (Professional), частота кадров 60 Гц с переключением на 30 Гц.

Видео выводится через CMOS, MIPI или USB, управление — по UART, USB или I²C. Коррекция неоднородности — заводская калибровка и бесшторочная технология FLIR SSN. Питание 3,3 В, потребление от 1 Вт, ядро 21 × 21 × 11 мм и 7,5 г без объектива, рабочая температура −40…+80 °C.

Применяется в тепловизионных каналах подвесов БПЛА и наземных систем наблюдения.

Характеристики приведены по данным производителя: страница модели ↗
