Модуль тепловизионный Rising Optics Mini2 — 256×192 / 384×288 / 640×512, 12 мкм, NETD 40 мК, 21×21×10,3 мм
Rising Optics · Китай под заказ
Mini2

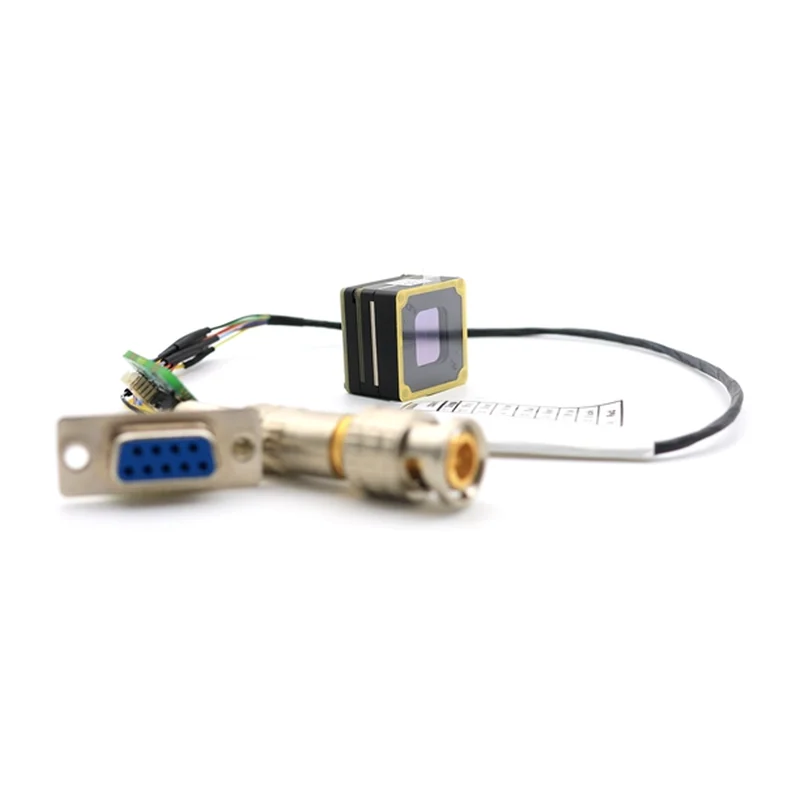

Модуль тепловизионный Rising Optics Mini2

Серия сверхкомпактных неохлаждаемых модулей на оксиде ванадия с шагом 12 мкм. Ставят в носимые приборы и лёгкую полезную нагрузку БПЛА, где критичны масса и потребление.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Mini2
Производитель
Rising Optics, Китай
Срок
от 3 недель до отгрузки из чего складывается
Линейка
единичная позиция, аналога в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Разрешение
256×192 / 384×288 / 640×512
Шаг пикселя
12 мкм
Тип детектора
неохлаждаемый микроболометр на оксиде ванадия
NETD
не более 40 мК при 25 °C, F/1.0, 25 Гц
Спектральный диапазон
8–14 мкм
Частота кадров
25/50 Гц (256×192); 30/60 Гц (384×288 и 640×512)
Тепловая постоянная времени
менее 12 мс
Видеоинтерфейс
аналоговый PAL/NTSC; цифровой DVP/BT656, USB 2.0, MIPI
Интерфейс управления
UART, I²C, USB 2.0
Питание
5 В
Потребляемая мощность
менее 0,35 / 0,42 / 0,7 Вт по исполнениям
Масса
менее 7 г; менее 8,6 г для 640×512 (без объектива)
Габариты
21×21×10,3 мм без объектива
Рабочая температура
−40…+80 °C
Температура хранения
−50…+85 °C
Влажность
5–95 %, без конденсации

Описание

Серия Mini2 включает три исполнения по разрешению — 256×192, 384×288 и 640×512 — на едином корпусе 21×21×10,3 мм (без объектива). Детектор неохлаждаемый, микроболометрический, на оксиде ванадия; шаг пикселя 12 мкм, рабочий диапазон 8–14 мкм.

Эквивалентная шуму разность температур не превышает 40 мК при 25 °C, F/1.0 и частоте 25 Гц. Тепловая постоянная времени менее 12 мс — модуль отрабатывает быстро меняющуюся сцену без смаза, что важно при съёмке с движущегося носителя. Частота кадров: 25/50 Гц для 256×192 и 30/60 Гц для 384×288 и 640×512.

Видеовыход комбинированный: аналоговый PAL/NTSC и цифровой DVP/BT656, USB 2.0 или MIPI. Управление — UART, I²C или USB 2.0. Питание 5 В, потребление от 0,35 Вт для младшего исполнения до 0,7 Вт для 640×512. Масса без объектива менее 7 г для младших исполнений и менее 8,6 г для старшего.

Рабочий диапазон −40…+80 °C, влажность 5–95 % без конденсации. Производитель предлагает модуль в готовых сборках с объективами 40 мм и зум-блоком 13–45 мм.

Характеристики приведены по данным производителя: страница модели ↗
