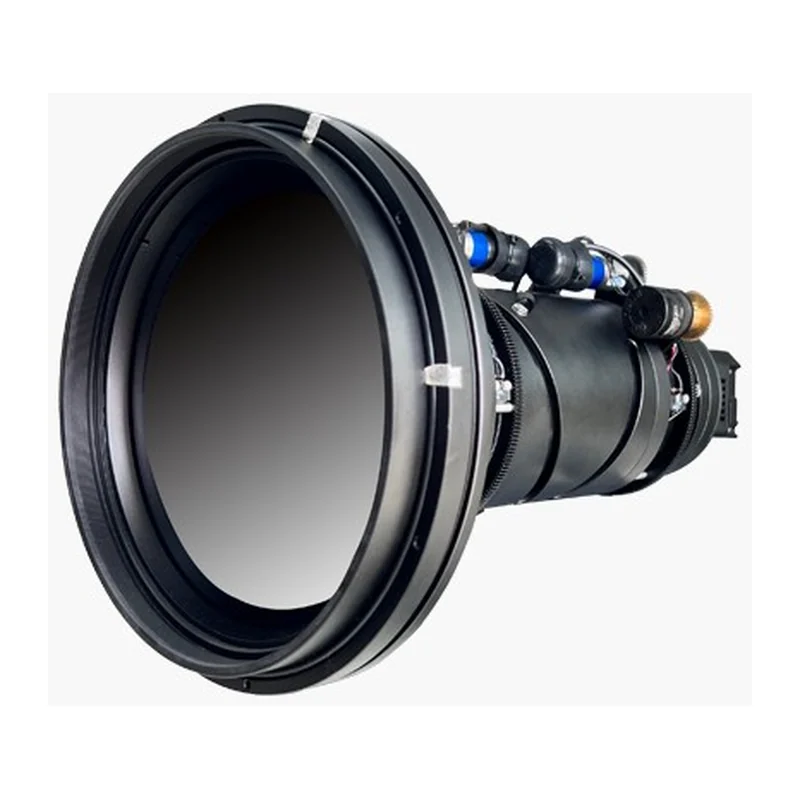

Тепловизионный модуль Savgood SG-TCM06N2-M23230A, 640×512 / 12 мкм
Savgood · Китай под заказ
Savgood SG-TCM06N2-M23230A

Тепловизионный модуль Savgood SG-TCM06N2-M23230A, 640×512 / 12 мкм

Зум-тепловизор 640×512 с объективом 23–230 мм: поле зрения от 18,96° × 15,22° до 1,91° × 1,53°, NETD ≤ 40 мК, масса 5,2 кг.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-TCM06N2-M23230A
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-TCM06N2-M23230A, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 18,96° × 15,22°–1,91° × 1,53°, видеовыход сеть, CVBS. Прочее: масса 5,2 кг. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
640×512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 40 мК (при 25 °C, F/1.0)
Объектив
23–230 мм
Угол обзора
18,96° × 15,22°–1,91° × 1,53°
Видеовыход
сеть, CVBS
Питание
12 В, 1 А
Масса
5,2 кг
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)

Описание

Тепловизор с зум-объективом 23–230 мм на неохлаждаемом микроболометре VOx: матрица 640×512, шаг пикселя 12 мкм, диапазон 8–14 мкм, NETD ≤ 40 мК (при 25 °C, F1,0). Поле зрения меняется от 18,96° × 15,22° на коротком конце до 1,91° × 1,53° на длинном, так что один модуль закрывает и поиск, и детальное наблюдение.

Длинный конец зума у этой модели дальше, чем у соседних зум-модулей Savgood с матрицей того же формата. Масса — 5,2 кг: модуль рассчитан на тяжёлый носитель, а не на лёгкий дрон.

Питание — 12 В при токе 1 А, видео выводится по сети и в аналоговом виде через CVBS. Крепление и подвес подбирают под массу 5,2 кг и длинный объектив: на длинном конце, при поле 1,91° × 1,53°, без стабилизации картинка дрожит от вибраций носителя. Формат матрицы — 7,68×6,14 мм, диагональ — 9,84 мм.

Характеристики приведены по данным производителя: страница модели ↗
