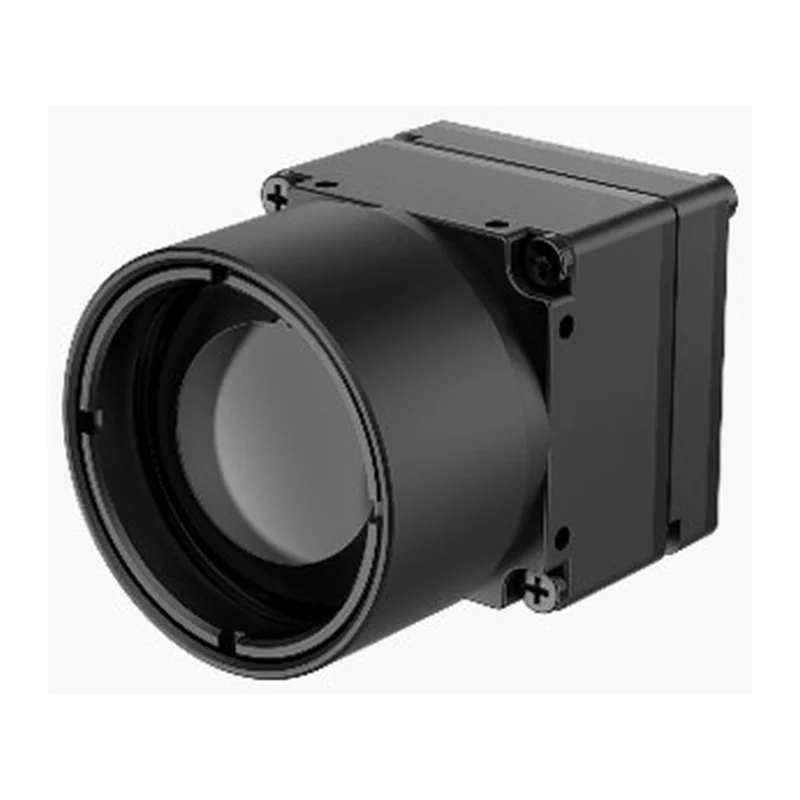

Тепловизионный модуль Savgood SG-HTM06U2-T15, 640×512 / 12 мкм
Savgood · Китай под заказ
Savgood SG-HTM06U2-T15

Тепловизионный модуль Savgood SG-HTM06U2-T15, 640×512 / 12 мкм

Модуль 640×512 серии HTM06U2 с шагом 12 мкм и NETD ≤ 40 мК: питание 5 В ± 5 %, рабочий диапазон от −40 до +70 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-HTM06U2-T15
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-HTM06U2-T15, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: питание 5 В ± 5 %. Прочее: рабочая температура −40…+70 °C. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
640×512
Шаг пикселя
12 мкм
NETD
≤ 40 мК (при 25 °C, F/1.0)
Питание
5 В ± 5 %
Рабочая температура
−40…+70 °C
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)

Описание

Модуль серии HTM06U2 на неохлаждаемом микроболометре VOx: матрица 640×512 с шагом 12 мкм (327 680 пикселей), температурная чувствительность NETD ≤ 40 мК (при 25 °C, F1,0). Питание — 5 В ± 5 %, рабочая температура — от −40 до +70 °C; формат матрицы — 7,68×6,14 мм при диагонали 9,84 мм.

Узкий допуск по питанию означает, что его подключают к стабилизированной линии 5 В, а не напрямую к батарее; от просадок при разгоне моторов модуль отвязывают отдельным преобразователем.

Объектив, видеоинтерфейс и габариты для исполнения T15 сверяют по документации производителя до проектирования крепления и тракта передачи изображения.

Характеристики приведены по данным производителя: страница модели ↗
