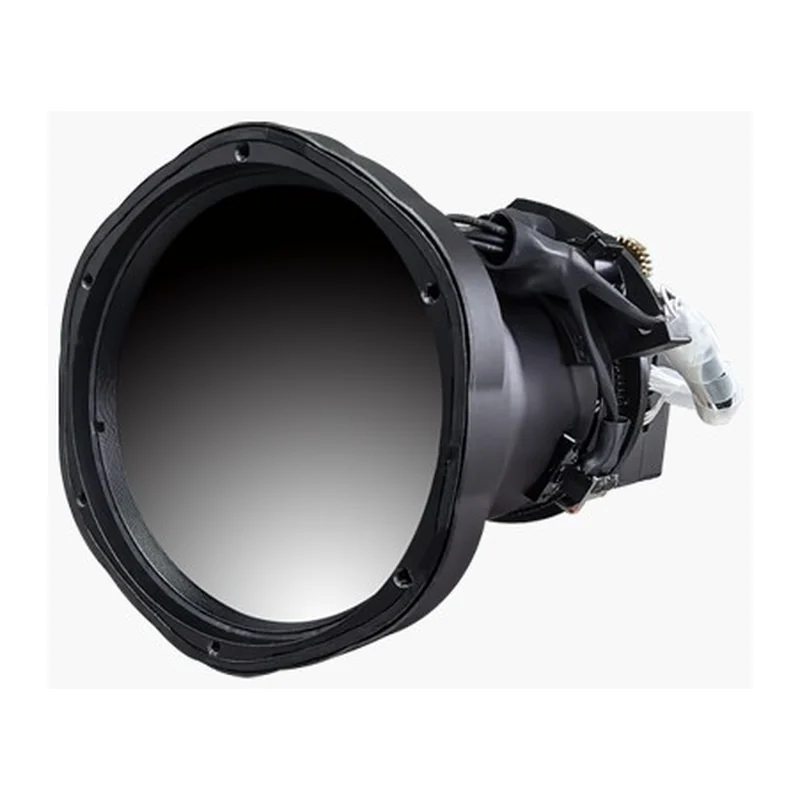

Тепловизионный модуль Savgood SG-TCM06N2-M100A, 640×512 / 12 мкм
Savgood · Китай под заказ
Savgood SG-TCM06N2-M100A

Тепловизионный модуль Savgood SG-TCM06N2-M100A, 640×512 / 12 мкм

Разрешение 640×512; шаг пикселя 12 мкм; объектив 100 мм; угол обзора 4,40° × 3,52°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Savgood SG-TCM06N2-M100A
Производитель
Savgood, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: габариты — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Тепловизионный модуль Savgood SG-TCM06N2-M100A, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 4,40° × 3,52°, видеовыход сеть, CVBS. Прочее: масса около 820 г. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Сенсор
неохлаждаемый микроболометр VOx
Разрешение
640×512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 40 мК (при 25 °C, F/1.0)
Объектив
100 мм
Угол обзора
4,40° × 3,52°
Видеовыход
сеть, CVBS
Потребление
2,5 Вт
Масса
около 820 г
Число пикселей
327 680 пикселей (расчёт по разрешению)
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)

Описание

Тепловизионное ядро для беспилотного носителя: картинку даёт разница температур в кадре, а не отражённый свет. Матрица 640×512, шаг пикселя 12 мкм, диапазон 8–14 мкм.

Температурная чувствительность (NETD) — ≤ 40 мК (при 25 °C, F/1.0): рабочий уровень для наблюдательных задач, перепада в полградуса хватает для уверенного силуэта. Шаг 12 мкм — текущий массовый минимум: при равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 100 мм, поле зрения 4,40° × 3,52°.

Видеотракт: сеть, CVBS. Потребление — 2,5 Вт. Масса около 820 г.

Характеристики приведены по данным производителя: страница модели ↗
