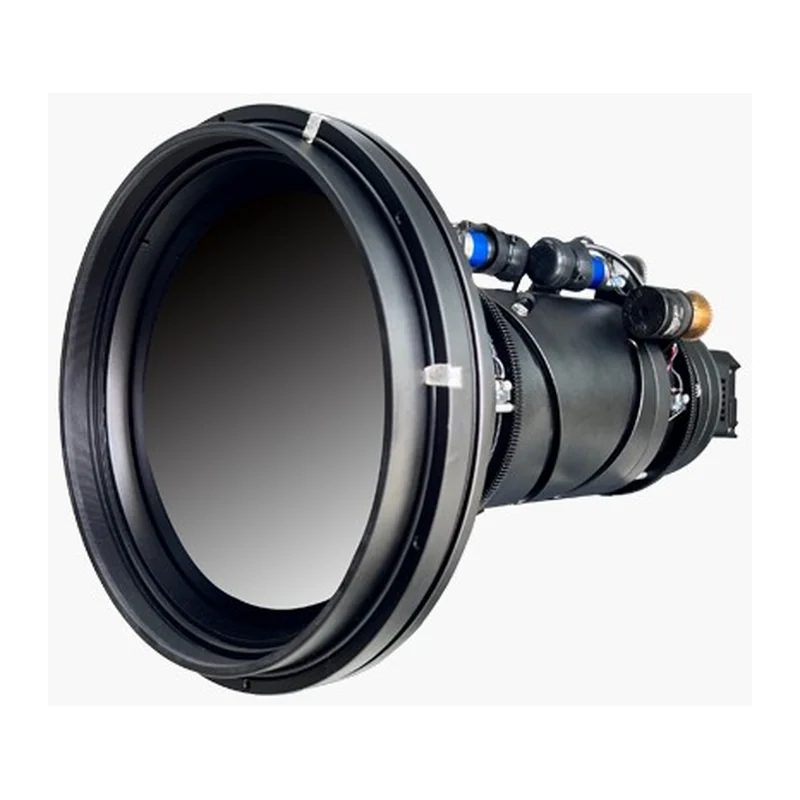

Тепловизионный модуль Savgood SG-TCM06N2-M15150A, 640×512 / 12 мкм
Разрешение 640×512; шаг пикселя 12 мкм; объектив 15–150 мм; угол обзора 28,72° × 23,15°–2,83° × 2,35°.
- Артикул
- Savgood SG-TCM06N2-M15150A
- Производитель
- Savgood, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Тепловизионный модуль Savgood SG-TCM06N2-M15150A, 640×512 / 12 мкм — разрешение 640×512, сенсор неохлаждаемый микроболометр VOx, шаг пикселя 12 мкм. Из остального: угол обзора 28,72° × 23,15°–2,83° × 2,35°, видеовыход сеть, CVBS. Прочее: масса 2,72 кг. Производитель — Savgood, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.
Характеристики
- Сенсор
- неохлаждаемый микроболометр VOx
- Разрешение
- 640×512
- Шаг пикселя
- 12 мкм
- Спектральный диапазон
- 8–14 мкм
- NETD
- ≤ 40 мК (при 25 °C, F/1.0)
- Объектив
- 15–150 мм
- Угол обзора
- 28,72° × 23,15°–2,83° × 2,35°
- Видеовыход
- сеть, CVBS
- Питание
- 12 В, 1 А
- Масса
- 2,72 кг
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
- Формат матрицы
- 7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 9,84 мм (расчёт по размеру матрицы)
Описание
Неохлаждаемый тепловизионный тракт — матрица микроболометров и германиевая оптика; подсветка сцены ему не нужна. Матрица 640×512, шаг пикселя 12 мкм, диапазон 8–14 мкм.
Температурная чувствительность (NETD) — ≤ 40 мК (при 25 °C, F/1.0): рабочий уровень для наблюдательных задач, перепада в полградуса хватает для уверенного силуэта. Шаг 12 мкм — текущий массовый минимум: при равном разрешении матрица мельче, а значит объектив с тем же полем зрения короче и легче. Оптика — 15–150 мм, поле зрения 28,72° × 23,15°–2,83° × 2,35°.
Видеотракт: сеть, CVBS. Питание 12 В, 1 А. Масса 2,72 кг.
Характеристики приведены по данным производителя: страница модели ↗
