Детектор неохлаждаемый SensorMicro Apex417C, 400×300 / 17 мкм
SensorMicro · Китай под заказ
SensorMicro Apex417C

Детектор неохлаждаемый SensorMicro Apex417C, 400×300 / 17 мкм

Неохлаждаемый детектор VOx 400 × 300 с шагом 17 мкм: 8–14 мкм, NETD менее 30 мК, 50 Гц, встроенный 14-битный АЦП, керамический корпус, масса менее 4,5 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro Apex417C
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Детектор неохлаждаемый SensorMicro Apex417C, 400×300 / 17 мкм — разрешение 400×300, шаг пикселя 17 мкм, спектральный диапазон 8…14 мкм. Из остального: материал чувствительного слоя VOx. Прочее: масса менее 4,5 г, габариты 18,5×18,5×3,8 мм, рабочая температура −40 °C…+85 °C. Производитель — SensorMicro, Китай; раздел каталога — тепловизоры для дронов: модули и ядра.

Характеристики

Материал чувствительного слоя
VOx
Корпусирование
керамическое
Разрешение
400×300
Шаг пикселя
17 мкм
Спектральный диапазон
8…14 мкм
NETD
менее 30 мК
АЦП
встроенный, 14 бит
Постоянная времени
менее 12 мс
Частота кадров
50 Гц
Потребление
менее 180 мВт
Габариты
18,5×18,5×3,8 мм
Масса
менее 4,5 г
Рабочая температура
−40 °C…+85 °C
Число пикселей
120 000 пикселей (расчёт по разрешению)
Формат матрицы
6,8×5,1 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
8,5 мм (расчёт по размеру матрицы)

Описание

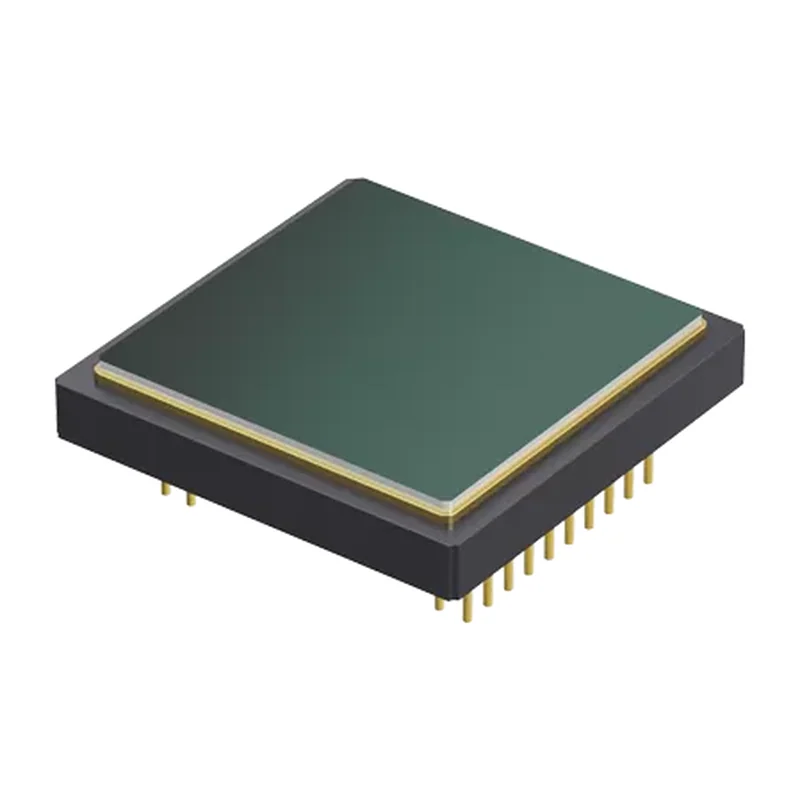

SensorMicro Apex417C — неохлаждаемый микроболометрический детектор на оксиде ванадия (VOx) разрешением 400 × 300 с шагом пикселя 17 мкм, спектральный диапазон 8–14 мкм. Исполнение в керамическом корпусе: герметичный корпус с инфракрасным окном.

Температурная чувствительность (NETD) — менее 30 мК, постоянная времени — менее 12 мс, частота кадров — 50 Гц. Встроенный 14-битный АЦП выдаёт цифровой сигнал без внешнего преобразователя; потребление — менее 180 мВт.

Габариты 18,5 × 18,5 × 3,8 мм, масса менее 4,5 г, рабочая температура −40…+85 °C. Фоточувствительная область — 6,8 × 5,1 мм, диагональ 8,5 мм: под неё подбирают германиевый объектив, и при заданном фокусном расстоянии именно формат определяет поле зрения.

Характеристики приведены по данным производителя: страница модели ↗
