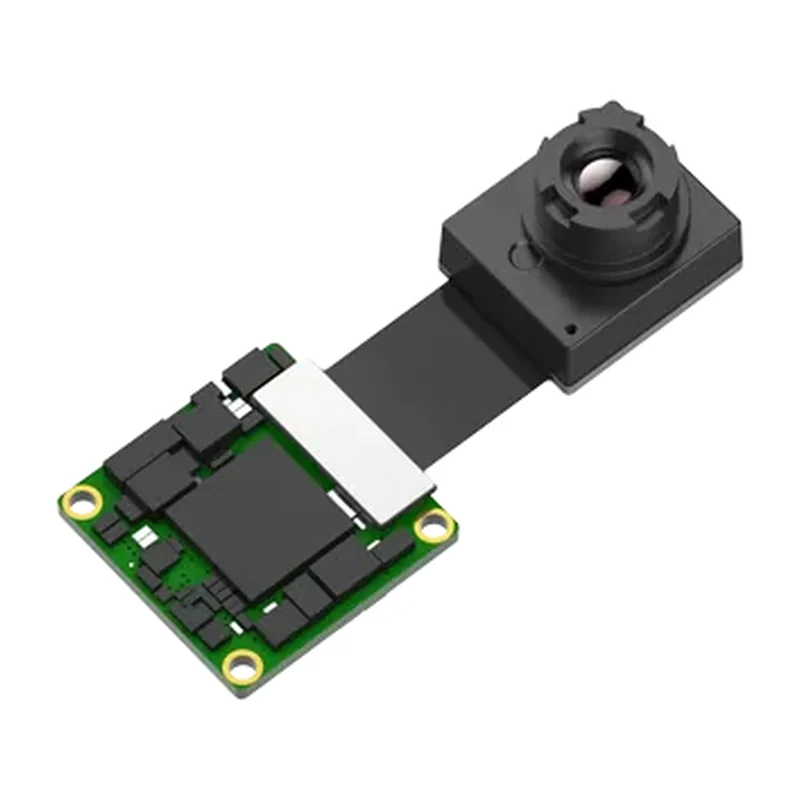

Mini212G2 — модуль LWIR 256×192 / 12 мкм массой от 4 г
SensorMicro · Китай под заказ
Mini212G2

Тепловизионный модуль SensorMicro Mini212G2, 256×192 / 12 мкм, от 4 г

Радиометрический модуль на плате 17×17 мм: 256×192 / 12 мкм, масса от 4 г, 330 мВт от 3,3 В, измерение от −20 до +550 °C, 14-битные необработанные данные. Для носимых приборов, датчиков присутствия и компактных приборов контроля.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Mini212G2
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
неохлаждаемый микроболометр собственной разработки в упаковке уровня пластины (материал чувствительного слоя производителем не указан)
Спектральный диапазон
8–14 мкм
NETD
≤ 50 мК
Частота кадров / формат данных
термометрия 25 Гц, изображение ≤ 50 Гц; 14-битные необработанные данные (RAW)
Видеоинтерфейсы
USB 2.0, MIPI, DVP, BT.656, LVDS; аналог CVBS PAL/NTSC
Термометрия
−20…+550 °C (поддиапазоны −20…+150 °C и +100…+550 °C); погрешность — большее из ± 2 °C или ± 2 %
Рабочая температура
−40…+70 °C, хранение −45…+85 °C, влажность 5–85 %
Сертификация
RoHS 2.0 / REACH
Разрешение
256×192
Шаг пикселя
12 мкм
Объективы (поле зрения по горизонтали / фокусное)
90° / 2,1 мм; 56° / 3,2 мм; 25° / 7 мм; 17,5° / 10 мм; фикс-фокус
Питание
3,3 В ± 0,1 В
Потребление
330 мВт
Габариты
17×17 мм
Масса
4 г
Число пикселей
49 152 пикселей (расчёт по разрешению)

Описание

Плата 17×17 мм массой 4 г с потреблением 330 мВт от 3,3 В — модуль питается прямо от логической шины прибора, без отдельного преобразователя. Детектор 256×192 с шагом 12 мкм, NETD ≤ 50 мК — умеренная чувствительность как плата за размер и экономичность.

Кроме картинки модуль отдаёт радиометрию — температуру в каждой точке в диапазоне −20…+550 °C двумя поддиапазонами, погрешность ± 2 °C или ± 2 %. Данные 14-битные необработанные, обсчёт можно вести на своей стороне; термометрия идёт на 25 Гц, изображение до 50 Гц.

Объектив выбирается под задачу: 2,1 мм даёт 90° по горизонтали, 10 мм — 17,5°. Интерфейсы USB 2.0, MIPI, DVP, BT.656, LVDS и аналог CVBS. Степень защиты не заявлена — корпус и окно проектирует интегратор.

Характеристики приведены по данным производителя: страница модели ↗
