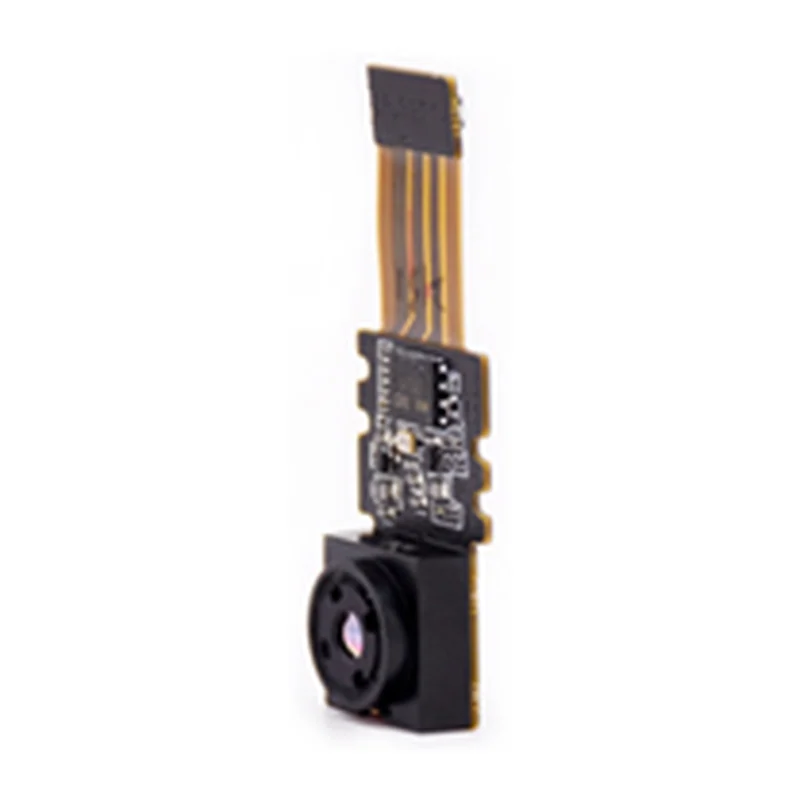

Тепловизионный модуль 256×192 / 160×120, 12 мкм, NETD ≤50 мК, корпус 13×28×10 мм
OEM · Азия под заказ
TIM-256x192-12-B

Тепловизионный модуль 256×192 / 160×120, 12 мкм, NETD ≤ 50 мК, корпус 13×28×10 мм

Микромодуль с интерфейсом UVC: распознаётся операционной системой как стандартная видеокамера, что снимает вопрос драйверов при интеграции в мобильные и встраиваемые устройства. Поддерживает промышленный и биологический режимы измерения температуры.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIM-256x192-12-B
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый болометр VOx
Разрешение
256×192 либо 160×120
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
< 50 мК при 25 °C, F/1.0, 25 Гц
Частота кадров
≤ 25 Гц; тепловая постоянная времени детектора < 10 мс
Видеоинтерфейс
UVC (USB Video Class), управление по USB; цифровой выход 14 бит
Питание и потребление
1,8 В, 3,3 В и 5 В; 680 мВт в рабочем режиме, 1,3 Вт в момент калибровки затвором
Измерение температуры
Промышленный режим −15…+150 °C (высокое усиление) и 0…+550 °C (низкое), погрешность ± 2 °C или 2 % показания; биологический 30…45 °C, ± 0,5 °C; дистанция измерения ≤ 5 м и ≤ 3 м соответственно с объективом 3,2 мм
Условия эксплуатации
Наблюдение −40…+80 °C; промышленное измерение −10…+75 °C, биологическое 10…50 °C; хранение −45…+85 °C; удар 25 g / 11 мс
Габариты
13×28×10 мм
Масса
3 г

Описание

Микромодуль 256×192 или 160×120 в корпусе 13×28×10 мм массой 3 г с интерфейсом UVC: операционная система видит его как обычную видеокамеру, драйвер писать не нужно — это снимает большую часть работы по интеграции.

Цифровой выход 14 бит означает, что на хост уходит не только видимая картинка, но и полная шкала сигнала, из которой считается температура: −15…+150 и 0…+550 °C с погрешностью ± 2 °C или 2 %, биологический режим 30…45 °C с ± 0,5 °C. Дистанция измерения с объективом 3,2 мм — до 5 и до 3 м соответственно.

Питание трёхшинное: 1,8, 3,3 и 5 В; 680 мВт в работе и 1,3 Вт в момент калибровки затвором — по этому пику и выбирайте источник.
