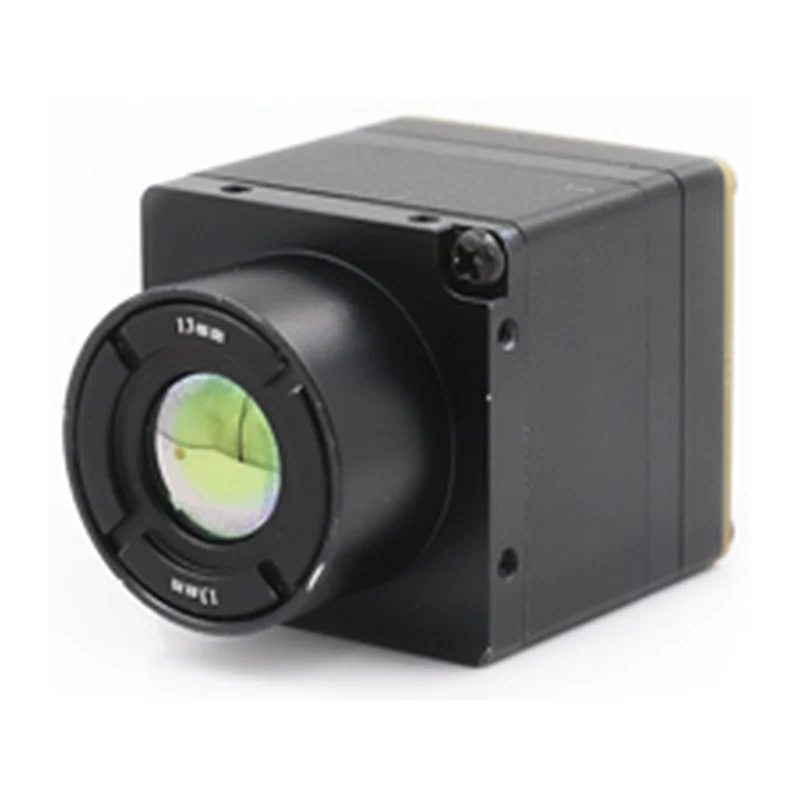

Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤50 мК, корпус 28×28×22 мм
OEM · Азия под заказ
TIM-384x288-12-B

Тепловизионный модуль 384×288 / 640×512, 12 мкм, NETD ≤ 50 мК, корпус 28×28×22 мм

Предшествующее поколение бесшторного ядра с более широким рабочим диапазоном температур (до +80 °C) и меньшим потреблением. Подходит для стационарных наблюдательных и охранных приборов, где важна непрерывность изображения и отсутствие подвижных частей.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIM-384x288-12-B
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Неохлаждаемый болометр VOx
Разрешение
384×288 либо 640×512
Шаг пикселя
12 мкм
Спектральный диапазон
8–14 мкм
NETD
≤ 50 мК при 25 °C, F/1.0 (опционально ≤ 40 мК); в таблице первоисточника единица набрана с опечаткой как «≤ 50Hz»
Частота кадров
50 Гц
Видеоинтерфейс
Аналоговое видео 1 канал PAL или NTSC; цифровое LVDS, LVCMOS, BT.656; связь UART; поддержка заказной платы интерфейсов; 4 кнопки
Питание и потребление
5–12 В пост. тока; типовое при 25 °C с пользовательской платой расширения: < 1,0 Вт для 384×288 и < 1,3 Вт для 640×512
Обработка и условия эксплуатации
Бесшторная сценовая коррекция неоднородности, цифровое шумоподавление и повышение детальности, зум 1,0–4,0× с шагом 0,1, регулировка яркости и контраста 0–20, палитры, перекрестие, зеркалирование; −40…+80 °C, хранение −50…+85 °C, влажность 5–95 % без конденсата, вибрация 6,06 g, удар 80 g / 4 мс
Габариты
28×28×22 мм
Масса
3 г

Описание

Бесшторное ядро предыдущего поколения в корпусе 28×28×22 мм: 384×288 или 640×512, шаг пикселя 12 мкм, 50 Гц. Против более нового исполнения рабочий диапазон шире — −40…+80 °C — и потребление ниже: менее 1,0 и 1,3 Вт.

Сценовая коррекция неоднородности работает без заслонки: опорная поправка вычисляется по изображению, поэтому видео не прерывается на калибровку и в конструкции нет подвижных частей. Для стационарного наблюдательного или охранного прибора это прежде всего вопрос ресурса и непрерывности записи.

Интерфейсы: аналоговый PAL или NTSC, цифровые LVDS, LVCMOS, BT.656, связь по UART, поддержка заказной интерфейсной платы, 4 кнопки. Питание 5–12 В, цифровой зум 1,0–4,0×.
