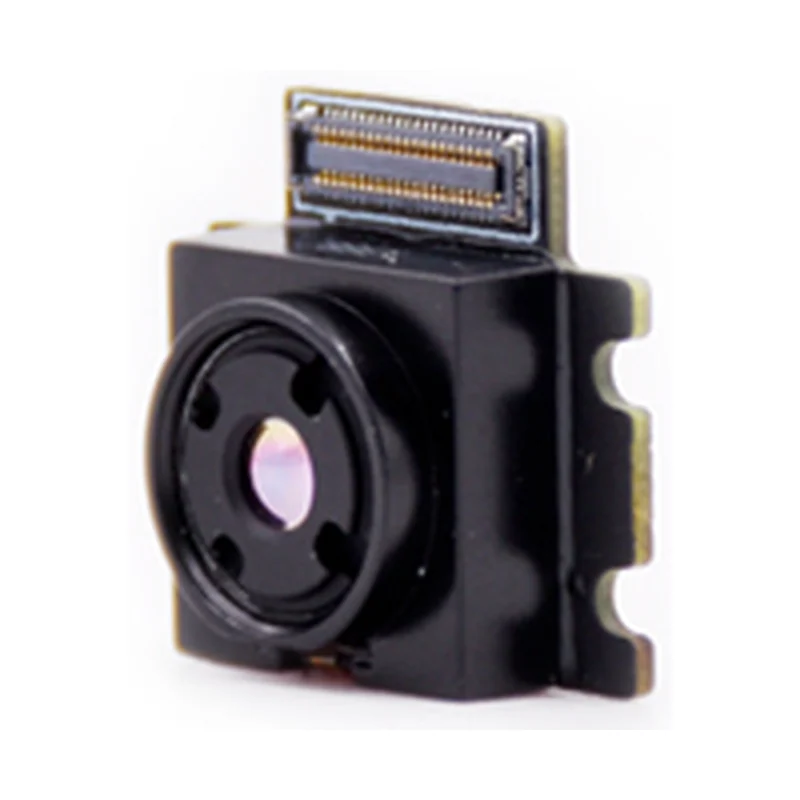

Тепловизионный модуль 256×192 / 160×120, 12 мкм, NETD ≤ 50 мК, корпус 13×13×8 мм

Самый компактный модуль линейки для встраивания в приборы, где критичны объём и потребление: карманные детекторы, приставки, бытовая и охранная электроника, лёгкие носимые и беспилотные платформы. Выдаёт полнокадровые температурные данные, поэтому пригоден и для измерительных задач.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора

Неохлаждаемый болометр VOx, ИК-матрица на фокальной плоскости

Разрешение

256×192 либо 160×120

Шаг пикселя

12 мкм

Спектральный диапазон

8–14 мкм

NETD

< 50 мК при 25 °C, F/1.0, 25 Гц

Частота кадров

≤ 25 Гц; тепловая постоянная времени детектора < 10 мс

Видеоинтерфейс

SPI (изображение 10 или 14 бит), управление по I²C

Питание и потребление

3,3 В и 5 В; 240 мВт в рабочем режиме, 600 мВт в момент калибровки затвором

Объектив и коррекция

Атермализованный фикс-объектив 2,0, 3,2 или 4,3 мм; автоматическая коррекция неоднородности затвором

Измерение температуры

Промышленный режим −15…+150 °C (высокое усиление) и 50…+550 °C (низкое усиление), погрешность ± 2 °C или 2 % показания; биологический режим 30…45 °C, погрешность ± 0,5 °C; дистанция измерения ≤ 5 м в промышленном и ≤ 3 м в биологическом режиме с объективом 3,2 мм

Условия эксплуатации

Наблюдение −40…+80 °C; промышленное измерение −10…+75 °C, биологическое 10…50 °C; хранение −45…+85 °C; удар 25 g / 11 мс

Габариты

13×13×8 мм

Масса

2,5 г
