Радары и детекторы БПЛА
Средства обнаружения малых беспилотников: радары обзора нижнего воздушного пространства и охраны периметра, комплексы с оптико-электронным каналом и носимые детекторы, которые находят дрон по его радиоизлучению.
Радар видит любой аппарат, в том числе молчащий по радиоканалу, но заявленная дальность относится к объекту определённой эффективной площади рассеяния (ЭПР). Малый квадрокоптер отражает в разы меньше крупного самолётного БПЛА, поэтому радары сравнивают по дальности для одной и той же ЭПР — обычно 0,01 или 0,1 м².
Радиочастотный детектор легче, определяет тип аппарата и иногда положение пульта, но не видит дрон, который летит по заданию без связи. На объектах детектор и радар ставят вместе, а оптический канал подтверждает обнаружение.
Сверяют по: дальность, диапазон, обзор, режим работы, масса
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Дальность | Диапазон | Обзор | Режим работы | Масса |
|---|---|---|---|---|---|
| RLS-20OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥10 км; ЭПР 1 м² — ≥20 км; ЭПР 5 м² — ≥20 км | — | 360° по азимуту, −5…60° по углу места | механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места | ≤55 кг с поворотным устройством |
| Argus R05OEM | ≥5 км (ЭПР 0,01 м², малый БПЛА) | X | механическое сканирование: 360° по азимуту, 0…30° по углу места (регулируется); фазированное: сектор −45…45°, 30° по углу места | полностью твердотельный когерентный импульсно-доплеровский; два режима — механическое сканирование по азимуту с фазированным по углу места и фазированное сканирование по обеим осям | ≤28 кг (без блока питания и кабелей) |
| YFR-02BOEM | ≥5 км (типовая объект — DJI Phantom 4) | X | 0…360° по азимуту, 0…40° по углу места | импульсно-доплеровский, трёхкоординатный; механическое сканирование по азимуту, фазированное по углу места | ≤30 кг (без треноги и чехла) |
| CH09PROHYUCX | — | — | — | автономный и в составе сети | 658 г с антеннами |
| R15K-01Star Sea | ≥15 км (ЭПР 0,01 м²) | Ku | 360° по азимуту, 90° по углу места | — | ≤500 кг |
| RPA U02DK-AHurys | 4,5 км (DJI Mavic 3, ЭПР 0,008 м²); 5 км (DJI Phantom 4, ЭПР 0,01 м²); 6 км (DJI M300, ЭПР 0,1 м²); 10 км (eVTOL и крупные аппараты, ЭПР 2 м²) | X | 360° по азимуту, −5…+45° по углу места | непрерывное излучение, фазированная антенная решётка с цифровым формированием луча (DBF) | ≤30 кг (антенное полотно с поворотным устройством) |
| RDN-120Ruidaen | ≥6 км (ЭПР 0,01 м²); ≥15 км (ЭПР 0,5 м²) | Ku | 0…360° по азимуту | непрерывный сигнал с линейной частотной модуляцией, фазированная антенная решётка, сопровождение на проходе (TWS) | — |
| LT-X10Chengdu Radartone Technology | ≥5 км (DJI Phantom 4); ≥8 км (человек); ≥10 км (автомобиль) | X, 9,8–10 ГГц | 360° по азимуту, −5…40° по углу места | механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места | ≤30 кг |
| CH11PROHYUCX | — | — | — | автономный и в составе сети | 20 кг с аккумулятором |
| Радар обзорный Ku, 3 кмStar Sea | >3 км (объект класса DJI Phantom 3) | Ku; семь рабочих частот для развязки радаров в сети | 0…360° по азимуту; наклон антенны регулируется в пределах 0…15° | активная фазированная антенная решётка, трёхкоординатный | 35 кг |
| RDN-410Ruidaen | ≥5 км при ЭИИМ аппарата 100 мВт; ≥20 км при ЭИИМ 2 Вт | — | 360° по азимуту | круглосуточно, обнаружение аппарата на взлёте и при подготовке к нему; списки разрешённых и запрещённых | — |
| NSR100WNanoradar (Novasky) | 100 м по человеку, 150 м по автомобилю | — | — | — | — |
| EOIR 150/230Quanhom | — | — | — | — | 50 кг |
| EOSU-230NQuanhom | — | — | — | — | 80 кг |
| 4km Radar (X-band)OEM | ≥4 км (ЭПР 0,01 м², малый БПЛА) | X | сектор −45…45° по азимуту, 0…30° по углу места (настраивается) | полностью твердотельный когерентный импульсно-доплеровский, двумерное электронное сканирование | ≤13 кг (без блока питания и кабелей) |
| CH06HYUCX | — | — | — | автономный, без подключения к сети | 0,3 кг с антеннами |
| RDN-418Ruidaen | 1 км всенаправленно, 1,5 км в направленном режиме | — | — | — | <1,5 кг |
| RGS-10OEM | человек — ≥3 км; легковой автомобиль — ≥6,5 км; крупная техника и суда — ≥10 км | Ku-диапазон | сектор 90°, ширина луча по углу места 7° | цифровое формирование луча (DBF) | ≤5 кг |
| RGS-16OEM | человек — ≥5 км; легковой автомобиль — ≥8 км; крупная техника и суда — ≥12 км | X-диапазон | сектор 90°, ширина луча по углу места 7° | активная фазированная антенная решётка (АФАР), одномерное сканирование | ≤5 кг |
| RGS-25OEM | человек — ≥10 км; легковой автомобиль — ≥16 км; крупная техника и суда — ≥25 км | X-диапазон | сектор 90°, ширина луча по углу места 7° | активная фазированная антенная решётка (АФАР), одномерное сканирование | ≤10 кг |
| RGS-5OEM | человек — ≥3 км; легковой автомобиль — ≥5 км; судно (ЭПР 100 м²) — ≥5 км | Ku-диапазон | 360°, ширина луча по углу места 7° | цифровое формирование луча (DBF) с многофазовым измерением угла | ≤14 кг (блок радара) |
| RGS-50OEM | человек — ≥16 км; легковой автомобиль — ≥28 км; крупная техника и суда — ≥50 км | X-диапазон | сектор 90°, ширина луча по углу места 7° | активная фазированная антенная решётка (АФАР), одномерное сканирование | ≤20 кг |
| RLS-10OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥5 км; ЭПР 1 м² — ≥10 км; ЭПР 5 м² — ≥10 км | X-диапазон | 360° по азимуту, −5…40° по углу места | механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места | ≤30 кг с поворотным устройством |

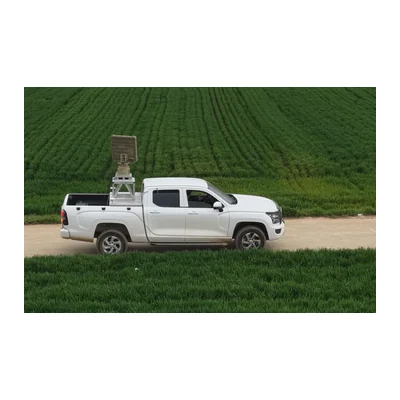

| RLS-10MOEM | на стоянке: ЭПР 0,01 м² — ≥5 км, ЭПР 1 м² — ≥10 км, ЭПР 5 м² — ≥10 км; в движении: ЭПР 0,01 м² — ≥4 км, ЭПР 1 м² — ≥10 км, ЭПР 5 м² — ≥10 км | X-диапазон | 360° по азимуту, −5…40° по углу места | механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места | ≤33 кг с поворотным устройством |
Quanhom · Китай
EOIR 150/230
Поворотный двухспектральный пост Quanhom EOIR 150/230, тепловизор 640×512
Quanhom · Китай
EOSU-230N
Сетевой двухспектральный пост Quanhom EOSU-230N со встроенной видеоаналитикой
Страница 1 из 2
Что проверить перед покупкой
- Пересчитайте дальность на ЭПР своей цели: дальность радара пропорциональна корню четвёртой степени из ЭПР, поэтому дальность, указанная для 1 м², для цели с ЭПР 0,01 м² уменьшается примерно втрое.
- Проверьте минимальную радиальную скорость цели: доплеровская обработка отсекает медленные цели вместе с отражениями от земли, и зависший мультиротор может выпасть из сопровождения.
- Сверьте интерфейс и протокол выдачи данных (Ethernet, ASTERIX, собственный SDK) с системой, которая будет их принимать: без совместимого протокола интеграцию придётся писать.
- Для радиочастотных детекторов проверьте список распознаваемых протоколов и диапазонов: детектор находит только те линки, чьи сигнатуры есть в его базе, аппарат на нестандартном линке для него невидим.
- Сверьте питание и условия эксплуатации с местом установки: потребление, степень защиты и температурный диапазон определяют, нужны ли отдельный источник, обогрев или кожух для круглосуточной работы.
Производители в разделе
Подборки по этому разделу
Вопросы по разделу
- Почему у радаров разная дальность обнаружения одного дрона?
- Производители указывают дальность для разной ЭПР объекта и разной вероятности обнаружения. Сравнивайте цифры только при одинаковой ЭПР — для малых квадрокоптеров это 0,01 м².
- Чем X-диапазон отличается от Ku?
- Ku-диапазон даёт более узкий луч и точнее меряет угол при меньшей антенне. X-диапазон меньше теряет в дождь и туман и при той же мощности обычно видит дальше.
- Все ли радары можно поставить?
- Нет: часть производителей не отгружает радары за рубеж без экспортной лицензии. Возможность и срок поставки уточняем по каждой модели до расчёта.
- Производители каких марок собраны в разделе «Радиолокация и наблюдение»?
- Quanhom, Chengdu Radartone Technology, HYUCX, Hurys, Nanoradar (Novasky), Ruidaen, Star Sea, OEM. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Радиолокация и наблюдение»?
- Чаще всего в карточках этого раздела заполнены: масса, габариты, режим работы, дальность, обзор, скорость объектов, интерфейс, диапазон. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Есть ли даташиты на позиции раздела?
- К части позиций приложен PDF-даташит производителя — он лежит в карточке в разделе «Документация». Там, где производитель файл не публикует, в карточке стоит ссылка на страницу модели.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
