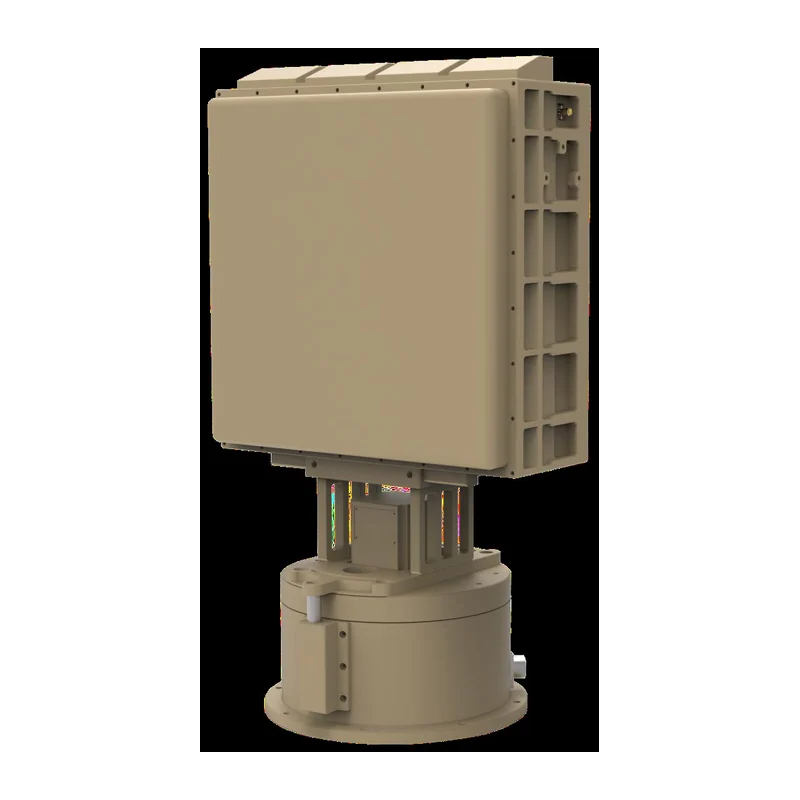

Радар обзорный Argus R05, X, 5 км, два режима сканирования
Твердотельный импульсно-доплеровский радар с фазированной решёткой: переключается между круговым механическим обзором и фазированным сканированием в секторе 90°. Дальность 5 км по цели с ЭПР 0,01 м².
- Артикул
- Argus R05
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радар обзорный Argus R05, X, 5 км, два режима сканирования — дальность ≥ 5 км (ЭПР 0,01 м², малый БПЛА), интерфейс RJ45, протокол UDP, питание 220 В переменного тока либо 24 В постоянного. Из остального: диапазон X. Прочее: масса ≤ 28 кг (без блока питания и кабелей), габариты 558 × 316 × 240 мм при установке под 0°; 572 × 316 × 253 мм под 20°. Производитель — OEM, Азия; раздел каталога — радиолокация и наблюдение.
Характеристики
- Диапазон
- X
- Режим работы
- полностью твердотельный когерентный импульсно-доплеровский; два режима — механическое сканирование по азимуту с фазированным по углу места и фазированное сканирование по обеим осям
- Обзор
- механическое сканирование: 360° по азимуту, 0…30° по углу места (регулируется); фазированное: сектор −45…45°, 30° по углу места
- Дальность
- ≥ 5 км (ЭПР 0,01 м², малый БПЛА)
- Мёртвая зона
- ≤ 200 м
- Сопровождение
- сопровождение на проходе (TAS) — не менее 4 целей
- Скорость целей
- 1–100 м/с
- Темп обновления
- механическое сканирование ≤ 3,5 с, фазированное ≤ 3 с
- Точность поиска (СКО)
- дальность ≤ 10 м, азимут и угол места ≤ 0,5°
- Точность сопровождения (СКО)
- дальность ≤ 10 м, азимут и угол места ≤ 0,4°
- Интерфейс
- RJ45, протокол UDP
- Питание
- 220 В переменного тока либо 24 В постоянного
- Потребление
- ≤ 350 Вт
- Условия эксплуатации
- −40…+60 °C, IP66
- Масса
- ≤ 28 кг (без блока питания и кабелей)
- Габариты
- 558 × 316 × 240 мм при установке под 0°; 572 × 316 × 253 мм под 20°
- Дополнительно
- встроенные инклинометр и приёмник GPS: угловая компенсация и ориентирование на север выполняются автоматически; классификация целей; подавление дождевых и облачных отражений
- Комплект поставки
- антенное полотно, привод, кабели, GPS-антенна, модуль питания 220 → 24 В, руководство и ПО отображения в электронном виде, монтажный крепёж
Описание
Твердотельный когерентный импульсно-доплеровский радар X-диапазона для охраны объектов от малых беспилотников. Он работает в двух режимах: круговой обзор с механическим вращением по азимуту и фазированным сканированием по углу места (0…30°, регулируется) или неподвижный сектор −45…+45° с фазированным сканированием по обеим осям.
Малый БПЛА с ЭПР 0,01 м² обнаруживается на дальности не менее 5 км, мёртвая зона — до 200 м, скорость целей — 1–100 м/с. В круговом режиме обзор обновляется не реже чем за 3,5 с, в секторном — за 3 с; сопровождение на проходе ведётся минимум по четырём целям. Точность сопровождения (СКО) — до 10 м по дальности и 0,4° по углам. Встроенные инклинометр и приёмник GPS сами компенсируют наклон и ориентируют радар на север, есть классификация целей и подавление отражений от дождя и облаков.
Питание — 220 В переменного тока или 24 В постоянного, потребление до 350 Вт, выход данных — RJ45 по UDP. Масса до 28 кг без блока питания, IP66, −40…+60 °C. В комплекте антенное полотно, привод, кабели, GPS-антенна, модуль питания 220 → 24 В, ПО отображения и монтажный крепёж.
