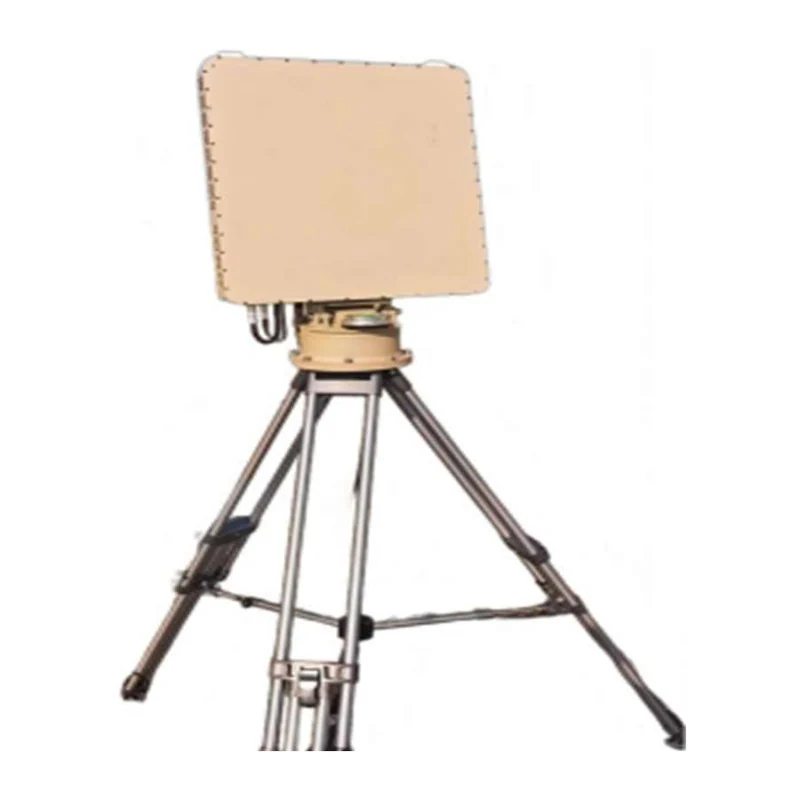

Радар обзорный низковысотный Radartone LT-X10, X, 5 км
Трёхкоординатный радар кругового обзора: механическое сканирование по азимуту, цифровое формирование луча по углу места. Дальность 5 км по цели класса Phantom 4, до 200 целей на сопровождении, масса 30 кг.
- Артикул
- LT-X10
- Производитель
- Chengdu Radartone Technology, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радар обзорный низковысотный Radartone LT-X10, X, 5 км — дальность ≥ 5 км (DJI Phantom 4); ≥ 8 км (человек); ≥ 10 км (автомобиль), интерфейс гигабитный Ethernet, питание 220 В переменного тока либо 30–52 В постоянного (номинал 48 В). Из остального: диапазон X, 9,8–10 ГГц. Прочее: масса ≤ 30 кг, габариты 595 × 500 × 85 мм (блок радара без привода). Производитель — Chengdu Radartone Technology, Китай; раздел каталога — радиолокация и наблюдение.
Характеристики
- Диапазон
- X, 9,8–10 ГГц
- Режим работы
- механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
- Число рабочих частот
- 4
- Обзор
- 360° по азимуту, −5…40° по углу места
- Потолок обнаружения
- ≥ 1000 м
- Дальность
- ≥ 5 км (DJI Phantom 4); ≥ 8 км (человек); ≥ 10 км (автомобиль)
- Разрешающая способность
- 4° по азимуту, 7° по углу места
- Точность (СКО)
- дальность ≤ 5 м, азимут и угол места ≤ 0,4°
- Мёртвая зона
- ≤ 50 м
- Скорость вращения антенны
- 30 об/мин (180°/с), опция 60 об/мин (360°/с)
- Сопровождение
- ≥ 200 целей
- Скорость целей
- 1–150 м/с
- Излучаемая мощность
- ≤ 20 Вт
- Питание
- 220 В переменного тока либо 30–52 В постоянного (номинал 48 В)
- Потребление
- ≤ 220 Вт
- Интерфейс
- гигабитный Ethernet
- Функции
- зоны маскирования и предупреждения с журналом тревог и воспроизведением; сопряжение с оптико-электронным каналом для доводки камеры на цель; объединение нескольких устройств в сеть
- Условия эксплуатации
- −40…+55 °C, IP65 (блок радара IP67)
- Масса
- ≤ 30 кг
- Габариты
- 595 × 500 × 85 мм (блок радара без привода)
Описание
Бортовое средство обнаружения и оповещения. Производитель — Chengdu Radartone Technology.
Диапазон — X, 9,8–10 ГГц. Режим работы — механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места. Число рабочих частот — 4. Обзор — 360° по азимуту, −5…40° по углу места.
Потолок обнаружения — ≥ 1000 м. Дальность — ≥ 5 км (DJI Phantom 4); ≥ 8 км (человек); ≥ 10 км (автомобиль). Разрешающая способность — 4° по азимуту, 7° по углу места. Точность (СКО) — дальность ≤ 5 м, азимут и угол места ≤ 0,4°.
Мёртвая зона — ≤ 50 м. Скорость вращения антенны — 30 об/мин (180°/с), опция 60 об/мин (360°/с). Сопровождение — ≥ 200 целей.
Приём сигналов опознавания не заменяет радиолокацию: аппарат без передатчика остаётся невидимым.
