Радары обзора низкого воздушного пространства, приёмники ADS-B и модули Remote ID — узлы, из которых собирают контур обнаружения.
Из трёх независимых каналов. Радар видит любой летящий объект, но требует разрешений на излучение и не отличает дрон от птицы без обработки. Приёмник ADS-B и Remote ID слышит только тех, кто сам о себе сообщает, — это кооперативный канал, нарушитель по нему не виден. Оптико-электронный канал подтверждает, что именно обнаружено. Ни один из каналов не заменяет два других.
Обнаружение малоразмерного аппарата строят не на одном приборе, а на нескольких каналах, которые перекрывают слабости друг друга. Радар видит цель независимо от её желания быть увиденной, но дальность у него привязана к эффективной поверхности рассеяния: цифра «10 км» для цели с ЭПР 1 м² превращается в единицы километров по аппарату с ЭПР 0,01 м². Сравнивать модели без указания ЭПР бессмысленно.
Приёмник ADS-B и модуль Remote ID работают по кооперативному принципу: они слышат только тех, кто передаёт о себе сам. Это канал не против нарушителя, а против столкновения — он показывает пилотируемую авиацию в районе полётов и легальные борта рядом. Для собственного аппарата Remote ID решает обратную задачу: сообщает окружающим, кто вы, и во многих странах это обязательное требование к полётам.
Оптико-электронный канал ставят третьим: радар даёт азимут и дальность, камера подтверждает, что именно обнаружено. Без него оператор работает по отметке, а отметку одинаково дают дрон, птица и отражение от опоры ЛЭП. Четвёртый канал — пассивные радиочастотные детекторы: они слышат линию управления и видеосигнал аппарата и не излучают сами, но молчащий аппарат, летящий по заданию, для них невидим.
В каталоге собраны узлы, а не готовые комплексы: радары обзора, наземные станции приёма, OEM-приёмники и отладочные наборы, модули Remote ID. Средств подавления и радиоэлектронной борьбы здесь нет и не будет.
Значения приведены по данным производителей. Полные характеристики — на карточке позиции.
| № | Модель | Дальность | Интерфейс | Питание | Масса | Габариты |
|---|---|---|---|---|---|---|
| 1 | VS36-12DExceed | около 250 км (антенна 5 dBi) | UART 3,3 В, 9600–921 600 бод, XH1.25-4P | 3,7–9 В | около 8 г | 50 × 38 × 5 мм |
| 2 | EXD51-10LGExceed | более 350 км (3 dBi), около 400 км (7 dBi) | Ethernet 10/100 (TCP/UDP) | PoE 24 В или солнечная панель 5–20 В | 1,5 кг | 310 × 195 × 78 мм |
| 3 | EXD11-TRExceed | около 200 км | RS422 (J30J), UART TTL (GH1.25-4P) | 8–36 В | около 90 г | 64 × 53 × 17 мм (20 Вт), 73 × 53 × 17 мм (от 100 Вт) |
| 4 | EXD12-TR2Exceed | около 10 км | UART TTL, GH1.25-4P | 6,5–26 В, XT30PW | около 27 г | 54 × 35 × 11 мм |
| 5 | EXD13-TRExceed | 20 км (10 Вт), 60+ км (20 Вт), 80+ км (40 Вт) | UART TTL, GH1.25-4P, 115 200–921 600 бод | 20–28 В | 21 г | 58 × 40 × 7 мм |
| 6 | EXD15-TRBExceed | около 60 км | — | — | 140 г | 81 × 55 × 30 мм |
| 7 | EXD57Exceed | — | Ethernet 10/100 (PoE), LTE | PoE 24 В или 8–28 В | около 3,2 кг | 210 × 210 × 70 мм |
| 8 | EXD56Exceed | до 5 км | Ethernet 10/100 (PoE), LTE | PoE 24 В или 8–28 В | около 2,1 кг | 210 × 210 × 70 мм |
| 9 | EXD58Exceed | — | Ethernet 10/100 (PoE), LTE | PoE 24 В или 8–28 В | около 0,9 кг | 132 × 132 × 176 мм |
| 10 | Link800-1090ESInterstellar (Aero-Radio) | более 350 км | RS232, 2,4–115,2 кбит/с | 9–28 В | около 120 г | 80 × 50 × 18 мм |
| 11 | Aerobits Aero ProAerobits | до 100 км; до 300 км с внешней антенной 1 дБи | UART, 921600 бит/с (тип.); USB | 5,0 В | 4 г | 31,5 × 15,5 × 7,3 мм |
| 12 | Aerobits GS2LAerobits | — | — | 100–240 В AC через PoE или 24 В DC через AC/DC-преобразователь | 0,5 кг (модуль без кабелей и антенн) | 170 × 170 × 100 мм |
| 13 | Aerobits GS3LAerobits | — | — | 12–24 VDC / PoE | — | — |
| 14 | Aerobits idME PROAerobits | — | — | — | — | 32,0 × 16,7 × 7,5 мм |
| 15 | Aerobits TR-1AAerobits | — | — | 5 В ±5 % | 14 г | 35,0 × 25,0 × 8,5 мм |
| 16 | Aerobits TR-1FAerobits | — | — | 5 В (+/- 5%) | 14 г | 35,0 × 25,0 × 8,5 мм |
| 17 | EOIR 150/230Quanhom | EOIR 150: обнаружение 4,4 / 13,5 / 45,3 км, распознавание 1,1 / 3,4 / 11,3 км, идентификация 0,6 / 1,7 / 5,7 км. EOIR 230: обнаружение 6,8 / 20,7 / 69,5 км, распознавание 1,7 / 5,2 / 17,4 км, идентификация 0,8 / 2,6 / 8,7 км | RJ45 10/100 Base-T; RS-485 с поддержкой PELCO-P и PELCO-D; 7 входов и 2 выхода тревоги; аудио 1/1; сжатие H.264/H.265/Smart264/Smart265/MJPEG | вход AC 200–240 В 50 Гц, на устройстве DC 48 В ±20 %; ≤ 130 Вт, ≤ 240 Вт с лазерной подсветкой и обогревом | 50 кг | 674 × 543 × 665 мм |
| 18 | EOSC 450/750/1100Quanhom | EOSC450: обнаружение 15,0 / 48,0 / 154,0 км, распознавание 3,7 / 11,5 / 38,5 км, идентификация 1,9 / 5,7 / 19,2 км. EOSC750: 25,0 / 78,7 / 256,7 км, 6,2 / 19,1 / 64,2 км, 3,1 / 9,5 / 32,1 км. EOSC1100: 36,7 / 114,4 / 376,4 км, 9,1 / 28,1 / 94,1 км, 4,5 / 14,0 / 47,0 км | — | блок питания AC 110–305 В 50 Гц; на устройстве DC 48 В ±20 % либо DC 30–36 В; ≤ 180 Вт, пик ≤ 460 Вт с антиобледенением | 130 кг | 748 × 748 × 970 мм |
| 19 | EOSU-230NQuanhom | — | основной поток H.265+/H.265/H.264+/H.264; аналоговый выход BNC 1,0 В (p-p) / 75 Ом для теплового канала; RJ45 10/100; RS-485 | 48 В DC ±20 %, 5 А, максимум 220 Вт | 80 кг | 492 × 492 × 831 мм |
| 20 | RLS-3OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥1,5 км; ЭПР 1 м² — ≥3,5 км; ЭПР 5 м² (автомобиль, вертолёт) — ≥3,5 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 18–28 В (адаптер 220 В → 24 В), ≤120 Вт | ≤24 кг с поворотным устройством | 455 × 360 × 90 мм (блок радара) |
| 21 | RLS-5OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥3 км; ЭПР 1 м² — ≥5 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 18–28 В (адаптер 220 В → 24 В), ≤150 Вт | ≤25 кг с поворотным устройством | 460 × 360 × 70 мм (блок радара) |
| 22 | RLS-10OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥5 км; ЭПР 1 м² — ≥10 км; ЭПР 5 м² — ≥10 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 36–52 В (адаптер 220 В → 48 В), ≤260 Вт | ≤30 кг с поворотным устройством | 505 × 600 × 105 мм (блок радара) |
| 23 | RLS-15OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥8 км; ЭПР 1 м² — ≥15 км; ЭПР 5 м² — ≥15 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 36–52 В (адаптер 220 В → 48 В), ≤330 Вт | ≤35 кг (блок, поворотное устройство и тренога) | блок 655 × 680 × 115 мм, 19 кг; поворотное устройство Ø225 × 412 мм, 14 кг; тренога 940 × 230 × 230 мм, 12 кг |
| 24 | RLS-10MOEM | на стоянке: ЭПР 0,01 м² — ≥5 км, ЭПР 1 м² — ≥10 км, ЭПР 5 м² — ≥10 км; в движении: ЭПР 0,01 м² — ≥4 км, ЭПР 1 м² — ≥10 км, ЭПР 5 м² — ≥10 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 36–52 В (адаптер 220 В → 48 В), ≤330 Вт | ≤33 кг с поворотным устройством | 655 × 680 × 115 мм (блок радара) |
| 25 | RLS-15MOEM | на стоянке: ЭПР 0,01 м² — ≥8 км, ЭПР 1 м² — ≥15 км, ЭПР 5 м² — ≥15 км; в движении: ЭПР 0,01 м² — ≥6,5 км, ЭПР 1 м² — ≥15 км, ЭПР 5 м² — ≥15 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 36–52 В (адаптер 220 В → 48 В), ≤330 Вт | ≤33 кг с поворотным устройством | 655 × 680 × 115 мм (блок радара) |
| 26 | RLS-3-EOOEM | 3 км по цели с ЭПР 0,01 м² | гигабитный Ethernet, авиационный круглый разъём | 220 В переменного тока, ≤400 Вт | ≤60 кг | 980 × 560 × 580 мм |
| 27 | RPA-8OEM | ЭПР 0,01 м² (класс Phantom 4) — ≥5 км; ЭПР 1 м² — ≥8 км; человек — ≥8 км; ЭПР 5 м² — ≥8 км | гигабитный Ethernet, TCP/IP, авиационный круглый разъём | 36–52 В (адаптер 220 В → 48 В), ≤1600 Вт | ≤100 кг (четыре полотна) | 420 × 345 × 140 мм на полотно |
| 28 | LT-X10Chengdu Radartone Technology | ≥5 км (DJI Phantom 4); ≥8 км (человек); ≥10 км (автомобиль) | гигабитный Ethernet | 220 В переменного тока либо 30–52 В постоянного (номинал 48 В) | ≤30 кг | 595 × 500 × 85 мм (блок радара без привода) |

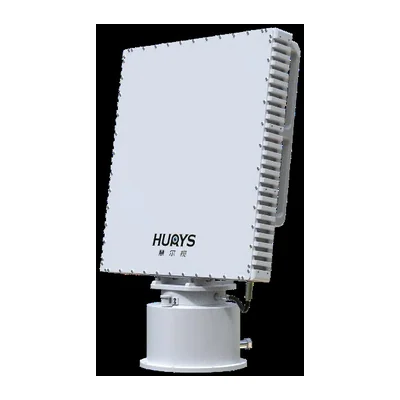

| 29 | RPA U02DK-AHurys | 4,5 км (DJI Mavic 3, ЭПР 0,008 м²); 5 км (DJI Phantom 4, ЭПР 0,01 м²); 6 км (DJI M300, ЭПР 0,1 м²); 10 км (eVTOL и крупные аппараты, ЭПР 2 м²) | RJ45, Ethernet | — | ≤30 кг (антенное полотно с поворотным устройством) | — |
| 30 | Argus R05OEM | ≥5 км (ЭПР 0,01 м², малый БПЛА) | RJ45, протокол UDP | 220 В переменного тока либо 24 В постоянного | ≤28 кг (без блока питания и кабелей) | 558 × 316 × 240 мм при установке под 0°; 572 × 316 × 253 мм под 20° |
| 31 | 4km Radar (X-band)OEM | ≥4 км (ЭПР 0,01 м², малый БПЛА) | RJ45, протокол UDP | 220 В переменного тока либо 24 В постоянного | ≤13 кг (без блока питания и кабелей) | ≤335 × 316 × 134 мм (без антенны GPS) |
| 32 | CH06HYUCX | 1–3 км | — | — | 0,3 кг с антеннами | 59 × 40 × 298 мм |

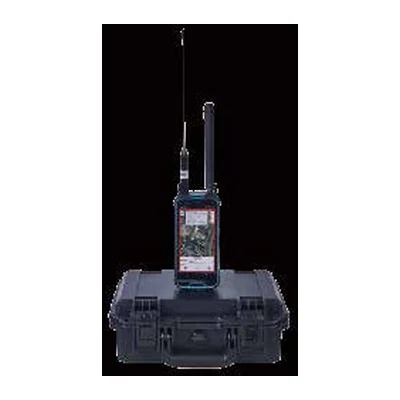

| 33 | CH09PROHYUCX | 1–3 км | — | — | 658 г с антеннами | 185 × 80 × 33 мм |
| 34 | CH11PROHYUCX | 5 км на открытой местности | — | — | 20 кг с аккумулятором | 520 × 415 × 224 мм в закрытом виде |
| 35 | NSR100WNanoradar (Novasky) | 100 м по человеку, 150 м по автомобилю | Ethernet с поддержкой PoE | 6–36 В постоянного тока | — | — |

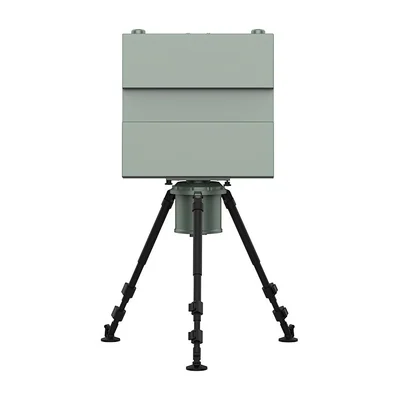

| 36 | RDN-120Ruidaen | ≥6 км (ЭПР 0,01 м²); ≥15 км (ЭПР 0,5 м²) | — | — | — | — |

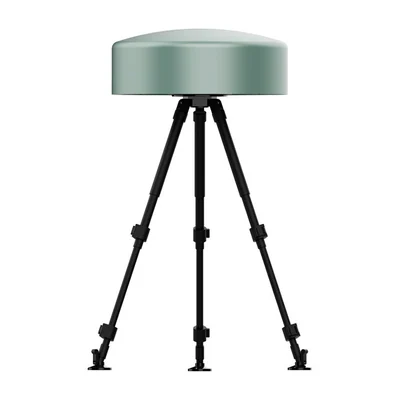

| 37 | RDN-410Ruidaen | ≥5 км при ЭИИМ аппарата 100 мВт; ≥20 км при ЭИИМ 2 Вт | — | — | — | — |
| 38 | RDN-418Ruidaen | 1 км всенаправленно, 1,5 км в направленном режиме | — | — | <1,5 кг | — |
| 39 | Радар обзорный Ku, 3 кмStar Sea | >3 км (цель класса DJI Phantom 3) | — | 24 В постоянного тока | 35 кг | — |
| 40 | R15K-01Star Sea | ≥15 км (ЭПР 0,01 м²) | — | 24 В постоянного тока | ≤500 кг | 1600 × 1600 × 300 мм |
В подборку вошли позиции с самыми полными характеристиками — не больше двух от одной серии. Весь выбор: ADS-B, Remote ID и транспондеры, Радиолокация и наблюдение.
Приёмник ADS-B режима S для беспилотников и малых станций: −90 дБм, около 250 км, 60 мА при 5 В, выход MAVLink 2 и вывод тревоги о сближении.
Уличный приёмник ADS-B режима S с резервированием: два приёмных канала, корпус IP66, питание по PoE или от солнечной панели, метки времени GNSS для MLAT.
Бортовой приёмопередатчик ADS-B по DO-260B мощностью 20, 100 или 150 Вт со встроенными GNSS и барометром, RS422 и UART, масса около 90 г.
Лёгкий приёмопередатчик ADS-B по DO-260B для беспилотников: мощность от 0,5 до 4 Вт настраивается по порту, встроенные GNSS и барометр, питание 6,5–26 В.
Встраиваемый приёмопередатчик ADS-B по DO-260B: 10, 20 или 40 Вт, передача на 20–80 км, встроенные GNSS и барометр, плата 58×40×7 мм массой 21 г.
Автономный приёмопередатчик ADS-B со своим аккумулятором: 20 Вт, передача примерно на 60 км, приём на 200 км, вывод на планшет по Wi-Fi GDL90.
Уличный приёмник сигналов удалённой идентификации дронов: три канала — Bluetooth, Wi-Fi 2,4 и 5,8 ГГц, подавление помех от Wi-Fi, PoE или солнечная панель с 4G.
Модульная уличная станция: приём Remote ID дронов на расстоянии до 5 км, ADS-B самолётов на 250 км, контроль сигналов GNSS и сотовой сети, IP66, PoE или солнечная панель.
Станция приёма Remote ID дронов с направленной плоской антенной высокого усиления; опционально ADS-B, GNSS и 4G, стационарная или мобильная установка, масса 0,9 кг.
Бортовой передатчик ADS-B OUT по DO-260B: 250 Вт на 1090 МГц, связь с землёй более 350 км, управление по RS232, питание 9–28 В, около 120 г.
Бортовой приёмник ADS-B 1090 МГц для беспилотников: −85 дБм, до 100 км (до 300 км с внешней антенной), вывод MAVLink и GDL90, масса 4 г.

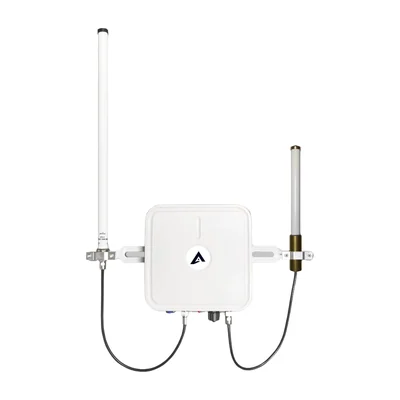

Наземная станция с приёмниками ADS-B, FLARM и Remote ID в корпусе IP67: питание по PoE, потребление 3,5 Вт, четыре слота mPCI, Linux ARM.

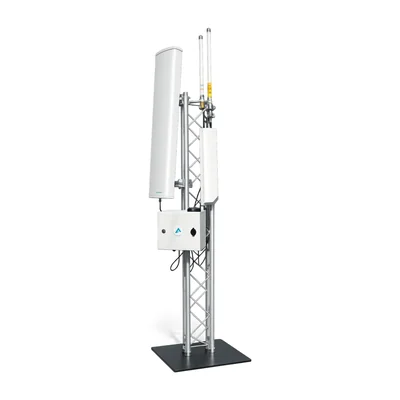

Уличная наземная станция на встроенном Linux: питание 12–24 В или PoE, Ethernet 10/100/1000 Мбит/с, LTE, многосистемный GNSS, защита IP65/IP66.

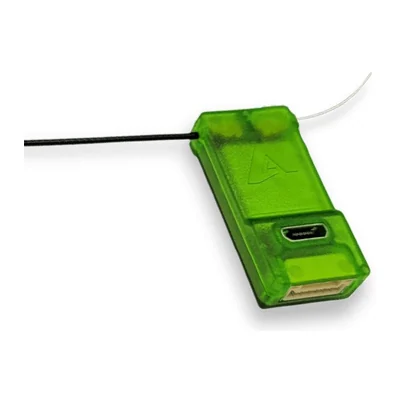

Модуль Remote ID Aerobits idME PRO: широковещательная идентификация беспилотника по Bluetooth на 2,402–2,480 ГГц мощностью до 63 мВт, два антенных разъёма, 32 × 16,7 × 7,5 мм.

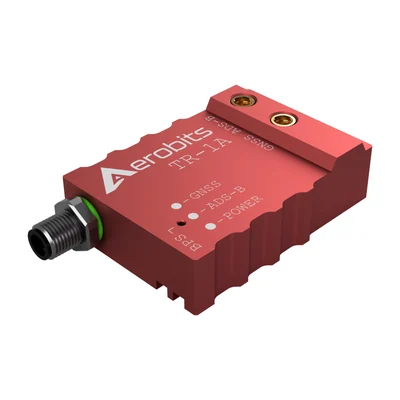

Приёмопередатчик ADS-B IN/OUT для беспилотников со встроенными GNSS и барометром: 0,25–1 Вт на 1090 МГц, обмен по MAVLink, питание 5 В, 14 г.
Бортовой приёмопередатчик ADS-B на 1090 МГц и FLARM на 868 МГц для беспилотников: обмен по MAVLink, питание 5 В при 130 мА, масса 14 г.
Поворотный пост с тепловизионным и телевизионным каналами: неохлаждаемый VOx 640×512, NETD ≤ 35 мК, панорама 360° без остановки, наклон ±45°, IP67.
Пост сверхдальнего наблюдения с охлаждаемым тепловизором HgCdTe 640×512 на 3,7–4,8 мкм, NETD < 20 мК, объективы до 1100 мм.
Интеллектуальная охрана периметра: пересечение линии, вторжение в зону, подсчёт и классификация объектов силами встроенного GPU без внешнего сервера. Подходит для промышленных площадок, складов, транспортных узлов и объектов инфраструктуры.
Обзорный радар Ku-диапазона ближнего действия: не менее 1,5 км по цели с ЭПР 0,01 м² и 3,5 км по ЭПР 1 м², не менее 100 целей.
Обзорный радар Ku-диапазона: не менее 3 км по цели с ЭПР 0,01 м² и 5 км по ЭПР 1 м², не менее 200 целей, потолок 600 м, питание 18–28 В.
Обзорный радар X-диапазона: не менее 5 км по цели с ЭПР 0,01 м² и 10 км по ЭПР 1 м², не менее 200 целей, потолок 1000 м, до 260 Вт.
Обзорный радар X-диапазона средней дальности: не менее 8 км по цели с ЭПР 0,01 м² и 15 км по ЭПР 1 м², не менее 300 целей, потолок 2000 м.
Трёхкоординатный радар кругового обзора для обнаружения и сопровождения малоразмерных воздушных целей с движущегося носителя. Непрерывное излучение малой мощности, механическое сканирование по азимуту и цифровое формирование луча по углу места. Дальность до 10 км, до 200 целей, потолок 1000 м.
Возимый трёхкоординатный радар X-диапазона для работы на стоянке и в движении: не менее 15 км по цели с ЭПР 1 м², потолок 4000 м.
Радар и оптико-электронный блок на общей оси: радар даёт азимут, дальность и высоту, камера подтверждает, что именно обнаружено. Алгоритм классификации работает по совместным данным радара и видео и отделяет птиц от малых БПЛА.
Радар с активной фазированной решёткой и двумерным электронным сканированием: луч переставляется без подвижных частей, поэтому темп обновления доходит до 0,5 с в режиме TAS. Дальность 150 м – 8 км, одно полотно перекрывает 90°, четыре дают круговой обзор.
Трёхкоординатный радар кругового обзора: механическое сканирование по азимуту, цифровое формирование луча по углу места. Дальность 5 км по цели класса Phantom 4, до 200 целей на сопровождении, масса 30 кг.
Радар непрерывного излучения с цифровым формированием луча: круговой обзор, вертикальный сектор 50°, дальность 5 км по цели класса Phantom 4 и до 500 целей на сопровождении.

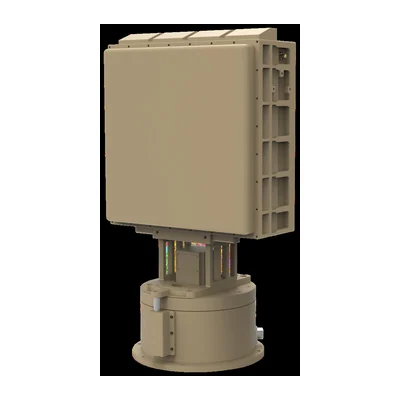

Твердотельный импульсно-доплеровский радар с фазированной решёткой: переключается между круговым механическим обзором и фазированным сканированием в секторе 90°. Дальность 5 км по цели с ЭПР 0,01 м².

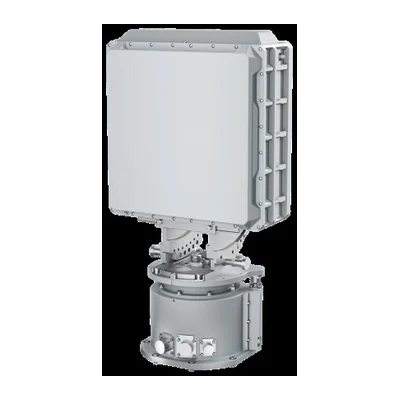

Твердотельный импульсно-доплеровский радар с двумерным электронным сканированием в секторе 90°. Дальность 4 км по цели с ЭПР 0,01 м², масса 13 кг.

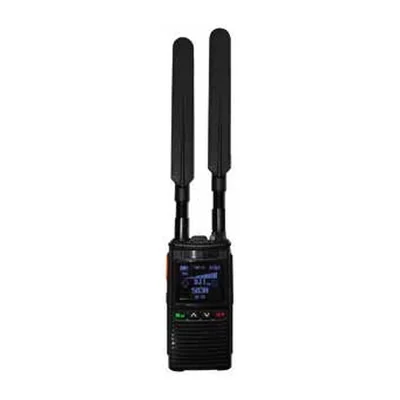

Ручной детектор радиосигналов беспилотников: сплошной обзор полосы 0–8 ГГц, обнаружение до 3 км, до десяти аппаратов одновременно. Масса 300 г, автономность 15 часов.
Ручной детектор с тремя каналами обнаружения: разбор служебных сообщений DroneID, приём Remote ID и анализ спектра 100–6000 МГц. Определяет модель, координаты и место оператора.

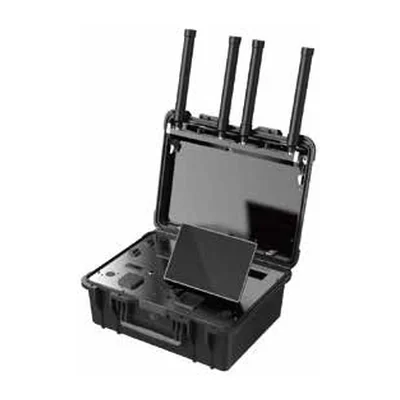

Переносной комплект детектирования в защищённом кейсе: разбор DroneID до 5 км, спектральный канал до 10 км на открытой местности, до двадцати аппаратов одновременно.

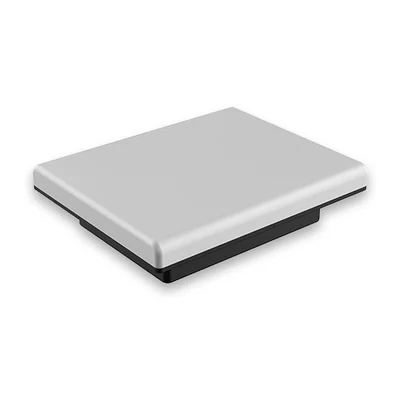

Наземный радар обнаружения нарушителя: 100 м по человеку и 150 м по автомобилю, до 32 целей одновременно, питание по PoE. Наводит поворотную камеру на цель и работает в дождь, снег, туман и пыль.

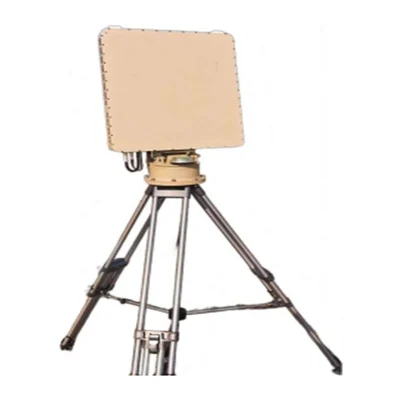

Быстроразвёртываемый радар кругового обзора на непрерывном ЛЧМ-сигнале с фазированной решёткой: 6 км по цели с ЭПР 0,01 м², 15 км по цели с ЭПР 0,5 м², сопровождение на проходе.
Стационарный детектор радиоканала: круговой обзор без мёртвых зон, распознаёт модель аппарата и полосу связи, по массовым моделям выдаёт координаты дрона и место оператора.

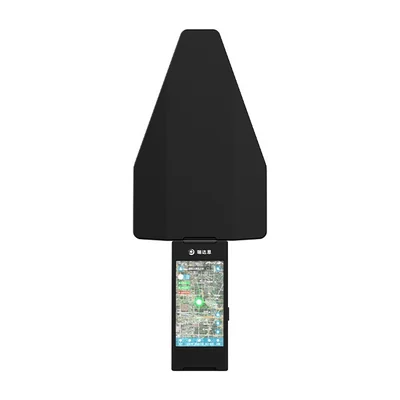

Ручной детектор с экраном: обнаружение до 1 км по кругу и до 1,5 км в направленном режиме, точность пеленга 20°, масса менее 1,5 кг.

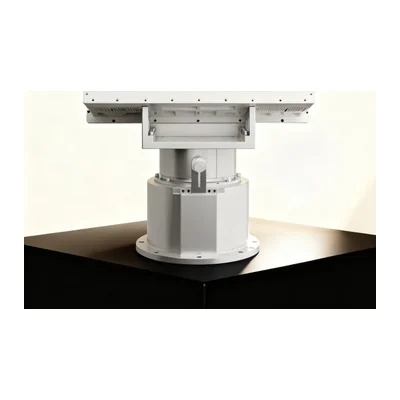

Трёхкоординатный радар на активной фазированной решётке: круговой обзор, дальность более 3 км по цели класса Phantom 3, выдаёт координаты и высоту цели для наведения камеры.

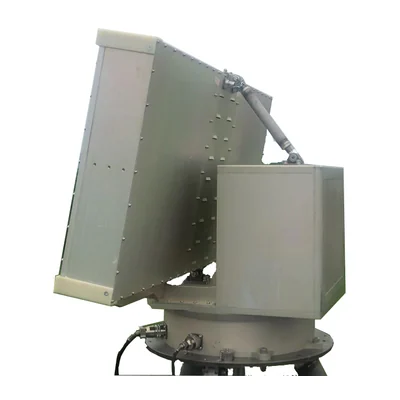

Стационарный радар кругового обзора с углом места 90°: дальность 15 км по цели с ЭПР 0,01 м². Масса 500 кг, исполнение IP65.
Пришлите спецификацию или артикул — посмотрим по каждой позиции и ответим с ценой и сроком в течение одного рабочего дня.
