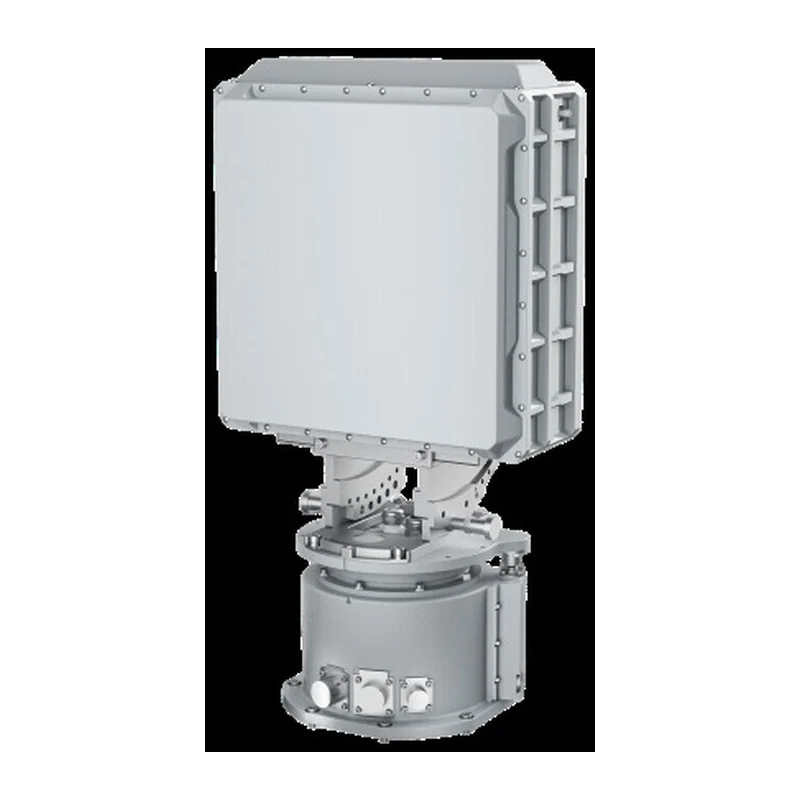

Радар обзорный секторный, X, 4 км, двумерное электронное сканирование
Оригинальное название: 4km Radar (X-band)
Твердотельный импульсно-доплеровский радар с двумерным электронным сканированием в секторе 90°. Дальность 4 км по цели с ЭПР 0,01 м², масса 13 кг.
- Артикул
- 4km Radar (X-band)
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Радар обзорный секторный, X, 4 км, двумерное электронное сканирование — дальность ≥ 4 км (ЭПР 0,01 м², малый БПЛА), интерфейс RJ45, протокол UDP, питание 220 В переменного тока либо 24 В постоянного. Из остального: диапазон X. Прочее: масса ≤ 13 кг (без блока питания и кабелей), габариты ≤ 335 × 316 × 134 мм (без антенны GPS). Производитель — OEM, Азия; раздел каталога — радиолокация и наблюдение.
Характеристики
- Диапазон
- X
- Режим работы
- полностью твердотельный когерентный импульсно-доплеровский, двумерное электронное сканирование
- Обзор
- сектор −45…45° по азимуту, 0…30° по углу места (настраивается)
- Дальность
- ≥ 4 км (ЭПР 0,01 м², малый БПЛА)
- Мёртвая зона
- ≤ 200 м
- Сопровождение
- сопровождение на проходе (TAS) — не менее 4 целей
- Скорость целей
- 1–100 м/с
- Темп обновления
- поиск ≤ 3 с, сопровождение ≤ 0,5 с
- Точность поиска (СКО)
- дальность ≤ 10 м, азимут и угол места ≤ 0,5°
- Точность сопровождения (СКО)
- дальность ≤ 10 м, азимут и угол места ≤ 0,4°
- Интерфейс
- RJ45, протокол UDP
- Питание
- 220 В переменного тока либо 24 В постоянного
- Потребление
- ≤ 300 Вт
- Условия эксплуатации
- −40…+60 °C, IP66
- Масса
- ≤ 13 кг (без блока питания и кабелей)
- Габариты
- ≤ 335 × 316 × 134 мм (без антенны GPS)
- Дополнительно
- встроенные инклинометр и приёмник GPS для автоматической угловой компенсации и ориентирования на север; классификация целей; подавление дождевых и облачных отражений
- Обозначение
- в спецификации поставщика модель названа «4km Radar», отдельный индекс не присвоен
Описание
Средство наблюдения и опознавания воздушной обстановки. Производитель — OEM.
Диапазон — X. Режим работы — полностью твердотельный когерентный импульсно-доплеровский, двумерное электронное сканирование. Обзор — сектор −45…45° по азимуту, 0…30° по углу места (настраивается). Дальность — ≥ 4 км (ЭПР 0,01 м², малый БПЛА).
Мёртвая зона — ≤ 200 м. Сопровождение — сопровождение на проходе (TAS) — не менее 4 целей. Скорость целей — 1–100 м/с. Темп обновления — поиск ≤ 3 с, сопровождение ≤ 0,5 с.
Точность поиска (СКО) — дальность ≤ 10 м, азимут и угол места ≤ 0,5°. Точность сопровождения (СКО) — дальность ≤ 10 м, азимут и угол места ≤ 0,4°. Интерфейс — RJ45, протокол UDP.
Требования к бортовому опознаванию различаются по странам — применение согласуют с действующими правилами.
