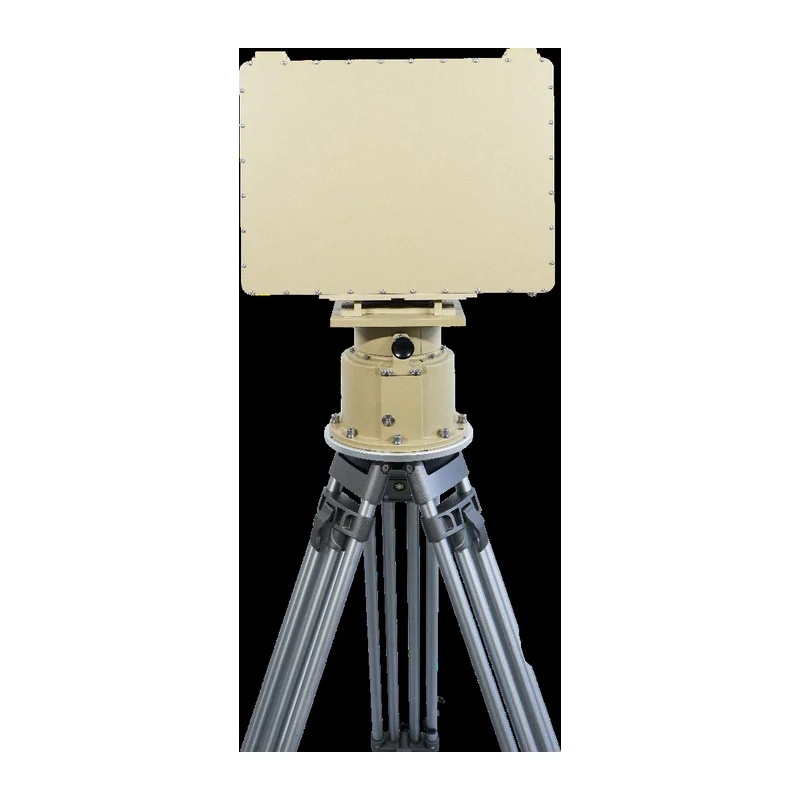

Радар обзорный низковысотный RLS-3, Ku, 3,5 км
OEM · Азия под заказ
RLS-3

Радар обзорный низковысотный RLS-3 (C02), Ku, 3,5 км

Обзорный радар Ku-диапазона ближнего действия: не менее 1,5 км по объекту с ЭПР 0,01 м² и 3,5 км по ЭПР 1 м², не менее 100 объектов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RLS-3
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
C02
Диапазон
Ku-диапазон
Обзор
360° по азимуту, −5…60° по углу места
Потолок обнаружения
600 м
Дальность
ЭПР 0,01 м² (класс Phantom 4) — ≥ 1,5 км; ЭПР 1 м² — ≥ 3,5 км; ЭПР 5 м² (автомобиль, вертолёт) — ≥ 3,5 км
Скорость объектов
1–100 м/с
Сопровождение
≥ 100 объектов
Точность (СКО)
дальность ≤ 5 м, скорость ≤ 0,5 м/с, углы ≤ 0,4° по азимуту и углу места
Мёртвая зона
50 м
Режим работы
механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
Скорость вращения антенны
20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)
Темп обновления
2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)
Интерфейс
гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость
ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление
18–28 В (адаптер 220 В → 24 В), ≤ 120 Вт
Условия эксплуатации
−40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)
Масса
≤ 24 кг с поворотным устройством
Габариты
455 × 360 × 90 мм (блок радара)

Описание

Младшая модель серии трёхкоординатных радаров кругового обзора — для ближней зоны вокруг объекта. Ku-диапазон, 360° по азимуту и от −5 до 60° по углу места, потолок 600 м. Объект с ЭПР 0,01 м² (класс Phantom 4) обнаруживается на дальности не менее 1,5 км, с ЭПР 1 м² — не менее 3,5 км, как и автомобиль или вертолёт с ЭПР 5 м²; сопровождается не менее 100 объектов со скоростями 1–100 м/с.

Легче и экономичнее более дальних моделей серии: до 24 кг с поворотным устройством, блок 455×360×90 мм, питание 18–28 В через адаптер 220 В → 24 В при потреблении до 120 Вт. Точность (СКО) — до 5 м по дальности, 0,5 м/с по скорости и 0,4° по азимуту и углу места.

Скорость вращения антенны — 20, 30 (штатно) или 60 об/мин (опция), темп обновления — 3, 2 или 1 с; по углу места луч формируется цифровым способом. Обмен — гигабитный Ethernet, TCP/IP через авиационный круглый разъём; мёртвая зона 50 м, работа от −40 до +55 °C при влажности до 90 %, блок радара IP67.
