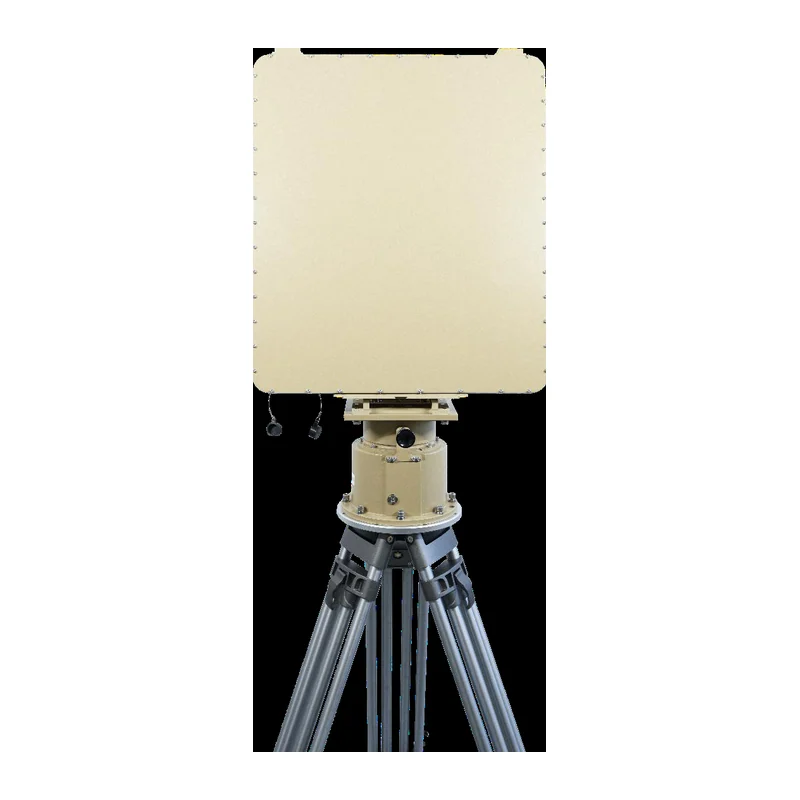

Радар обзорный низковысотный RLS-10, X, 10 км
OEM · Азия под заказ
RLS-10

Радар обзорный низковысотный RLS-10 (C10), X, 10 км

Обзорный радар X-диапазона: не менее 5 км по объекту с ЭПР 0,01 м² и 10 км по ЭПР 1 м², не менее 200 объектов, потолок 1000 м, до 260 Вт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RLS-10
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
C10
Диапазон
X-диапазон
Обзор
360° по азимуту, −5…40° по углу места
Потолок обнаружения
1000 м
Дальность
ЭПР 0,01 м² (класс Phantom 4) — ≥ 5 км; ЭПР 1 м² — ≥ 10 км; ЭПР 5 м² — ≥ 10 км
Скорость объектов
1–150 м/с
Сопровождение
≥ 200 объектов
Точность (СКО)
дальность ≤ 5 м, скорость ≤ 0,5 м/с, углы ≤ 0,4°
Мёртвая зона
50 м
Режим работы
механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
Скорость вращения антенны
20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)
Темп обновления
2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)
Интерфейс
гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость
ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление
36–52 В (адаптер 220 В → 48 В), ≤ 260 Вт
Условия эксплуатации
−40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)
Масса
≤ 30 кг с поворотным устройством
Габариты
505 × 600 × 105 мм (блок радара)

Описание

Радар кругового обзора X-диапазона для обнаружения и сопровождения малоразмерных воздушных объектов: 360° по азимуту, от −5 до 40° по углу места, потолок 1000 м. Объект с ЭПР 0,01 м² (класс Phantom 4) обнаруживается на дальности не менее 5 км, с ЭПР 1 и 5 м² — не менее 10 км; одновременно сопровождается не менее 200 объектов.

По углу места сектор ограничен 40°, поэтому объекты, проходящие высоко над самим радаром, выпадают из зоны обзора; это учитывают при выборе точки установки. Масса — до 30 кг с поворотным устройством, потребление — до 260 Вт.

Точность (СКО) — до 5 м по дальности, 0,5 м/с по скорости и 0,4° по углам, мёртвая зона 50 м, скорости объектов 1–150 м/с. Питание 36–52 В от адаптера 220 В → 48 В, блок 505×600×105 мм, обмен по гигабитному Ethernet (TCP/IP), антенна вращается со скоростью 20, 30 или 60 об/мин. Работа от −40 до +55 °C, блок радара IP67.
