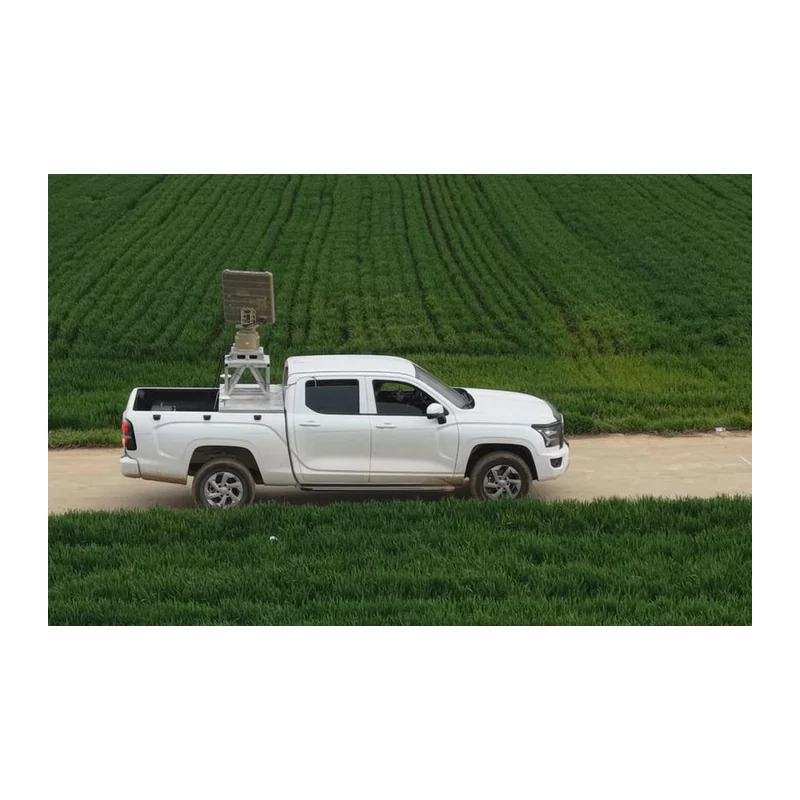

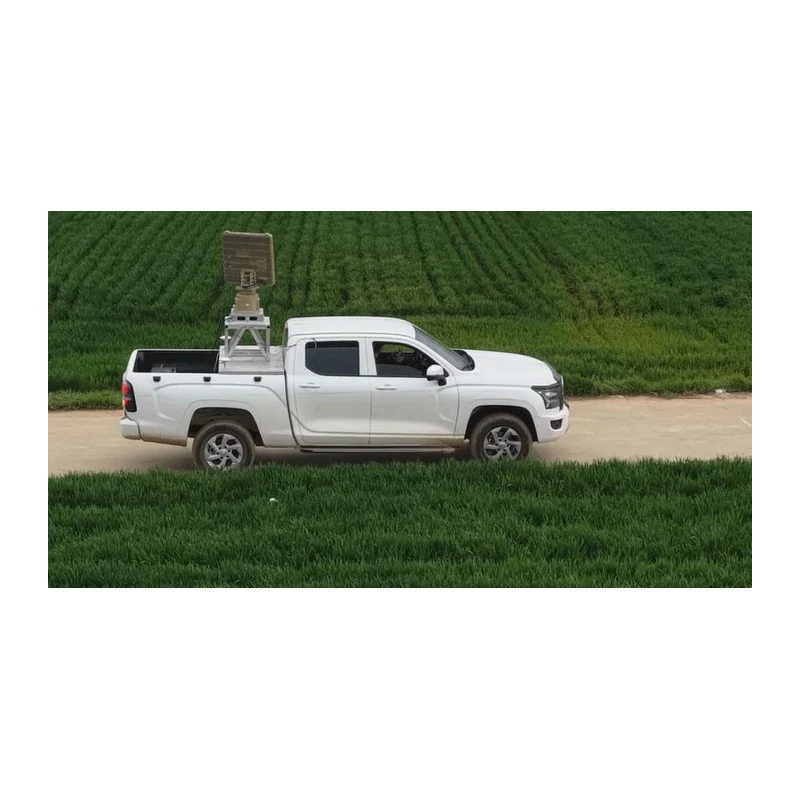

Радар обзорный возимый RLS-10M (C10MP), X, 10 км

Трёхкоординатный радар кругового обзора для обнаружения и сопровождения малоразмерных воздушных объектов с движущегося носителя. Непрерывное излучение малой мощности, механическое сканирование по азимуту и цифровое формирование луча по углу места. Дальность до 10 км, до 200 объектов, потолок 1000 м.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя

C10MP

Диапазон

X-диапазон

Обзор

360° по азимуту, −5…40° по углу места

Потолок обнаружения

1000 м

Дальность

на стоянке: ЭПР 0,01 м² — ≥ 5 км, ЭПР 1 м² — ≥ 10 км, ЭПР 5 м² — ≥ 10 км; в движении: ЭПР 0,01 м² — ≥ 4 км, ЭПР 1 м² — ≥ 10 км, ЭПР 5 м² — ≥ 10 км

Скорость объектов

1–150 м/с на стоянке, 5–150 м/с в движении

Сопровождение

≥ 200 объектов

Точность (СКО)

на стоянке дальность ≤ 5 м и углы ≤ 0,4°; в движении дальность ≤ 10 м и углы ≤ 0,8°

Мёртвая зона

50 м

Режим работы

механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места

Скорость вращения антенны

20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)

Темп обновления

2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)

Интерфейс

гигабитный Ethernet, TCP/IP, авиационный круглый разъём

Помехоустойчивость

ложные тревоги от типовых мешающих отражений не возникают

Питание и потребление

36–52 В (адаптер 220 В → 48 В), ≤ 330 Вт

Условия эксплуатации

−40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)

Масса

≤ 33 кг с поворотным устройством

Габариты

655 × 680 × 115 мм (блок радара)
