Радар обзорный низковысотный RLS-20, X, 20 км
OEM · Азия под заказ
RLS-20

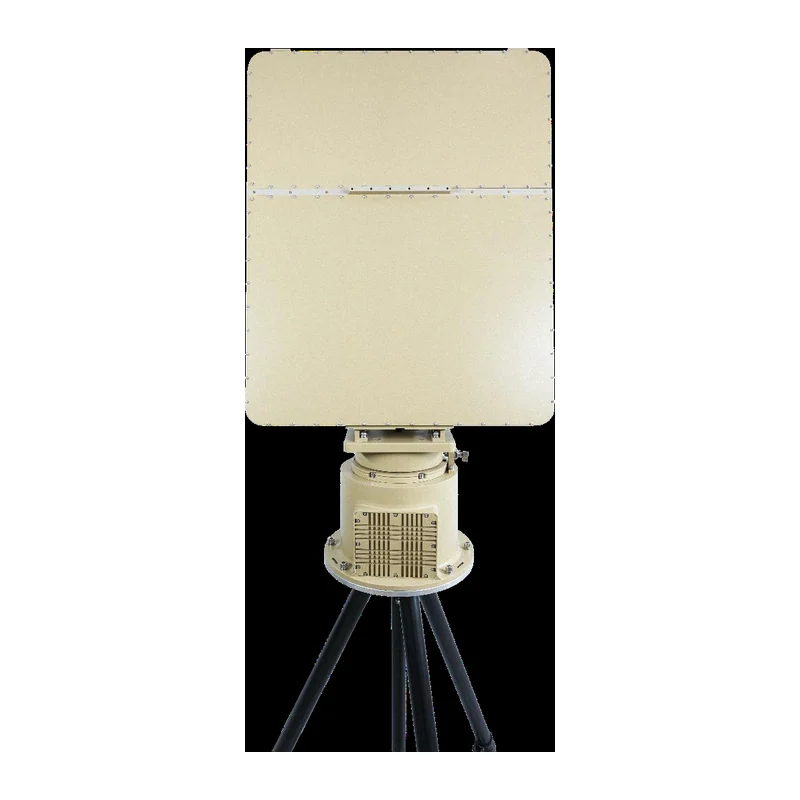

Радар обзорный низковысотный RLS-20 (C20), X-диапазон, 20 км

Трёхкоординатный радар кругового обзора X-диапазона: не менее 10 км по объекту с ЭПР 0,01 м² и 20 км по ЭПР 1 м², потолок 3000 м.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RLS-20
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя
C20
Диапазон частот
X (8–12 ГГц)
Обзор
360° по азимуту, −5…60° по углу места
Потолок обнаружения
3000 м
Дальность
ЭПР 0,01 м² (класс Phantom 4) — ≥ 10 км; ЭПР 1 м² — ≥ 20 км; ЭПР 5 м² — ≥ 20 км
Скорость объектов
1–150 м/с
Сопровождение
≥ 500 объектов
Точность (СКО)
дальность ≤ 5 м, скорость ≤ 0,5 м/с, углы ≤ 0,3°
Мёртвая зона
50 м
Режим работы
механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
Скорость вращения антенны
20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)
Темп обновления
2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)
Интерфейс
гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость
по данным производителя, ложных тревог от типовых мешающих отражений нет
Питание и потребление
36–52 В (адаптер 220 В → 48 В), ≤ 400 Вт
Условия эксплуатации
−40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)
Масса
≤ 55 кг с поворотным устройством
Габариты
650 × 820 × 120 мм (блок радара)

Описание

Модель с наибольшей дальностью в серии радаров кругового обзора для контроля низковысотного воздушного пространства: X-диапазон, 360° по азимуту и от −5 до 60° по углу места, потолок 3000 м. Объект с ЭПР 0,01 м² (класс Phantom 4) обнаруживается на дальности не менее 10 км, объекты с ЭПР 1 и 5 м² — не менее 20 км; сопровождается не менее 500 объектов со скоростями 1–150 м/с.

В серии у неё наибольшие дальность, потолок и число сопровождаемых объектов и точное измерение углов: СКО не более 0,3° по углам, 5 м по дальности и 0,5 м/с по скорости. Платой за это служат масса до 55 кг с поворотным устройством, блок 650×820×120 мм и потребление до 400 Вт.

Антенна вращается со скоростью 20, 30 (штатно) или 60 об/мин (опция), обновляя обстановку за 3, 2 или 1 с; по углу места луч формируется цифровым способом (DBF). Питание 36–52 В через адаптер 220 В → 48 В, выход — гигабитный Ethernet (TCP/IP) на авиационном круглом разъёме, мёртвая зона 50 м. Работа от −40 до +55 °C при влажности до 90 %, блок радара — IP67.
