Радар обзорный возимый RLS-15M (C18MP), X, 15 км

Возимый трёхкоординатный радар X-диапазона для работы на стоянке и в движении: не менее 15 км по объекту с ЭПР 1 м², потолок 4000 м.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: RLS-15M
Производитель: OEM, Азия
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →
Документы: даташит

Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя: C18MP
Диапазон: X
Обзор: 360° по азимуту, −4…60° по углу места
Потолок обнаружения: 4000 м
Дальность: на стоянке: ЭПР 0,01 м² — ≥ 8 км, ЭПР 1 м² — ≥ 15 км, ЭПР 5 м² — ≥ 15 км; в движении: ЭПР 0,01 м² — ≥ 6,5 км, ЭПР 1 м² — ≥ 15 км, ЭПР 5 м² — ≥ 15 км
Скорость объектов: 1–150 м/с на стоянке, 5–150 м/с в движении
Сопровождение: ≥ 300 объектов
Точность (СКО): на стоянке дальность ≤ 5 м и углы ≤ 0,4°; в движении дальность ≤ 10 м и углы ≤ 0,8°
Мёртвая зона: 50 м
Режим работы: механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
Скорость вращения антенны: 20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)
Темп обновления: 2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)
Интерфейс: гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость: ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление: 36–52 В (адаптер 220 В → 48 В), ≤ 330 Вт
Условия эксплуатации: −40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)
Масса: ≤ 33 кг с поворотным устройством
Габариты: 655 × 680 × 115 мм (блок радара)
Ограничения носителя: крен и дифферент до ± 10°, скорость движения до 40 км/ч
Комплект поставки: блок радара, поворотное устройство, тренога, два транспортных кофра из алюминиевого сплава, адаптер 220 В → 48 В с кабелем 15 м, кабель связи 15 м, инструмент и крепёж, демонстрационное ПО, электронная документация

Описание

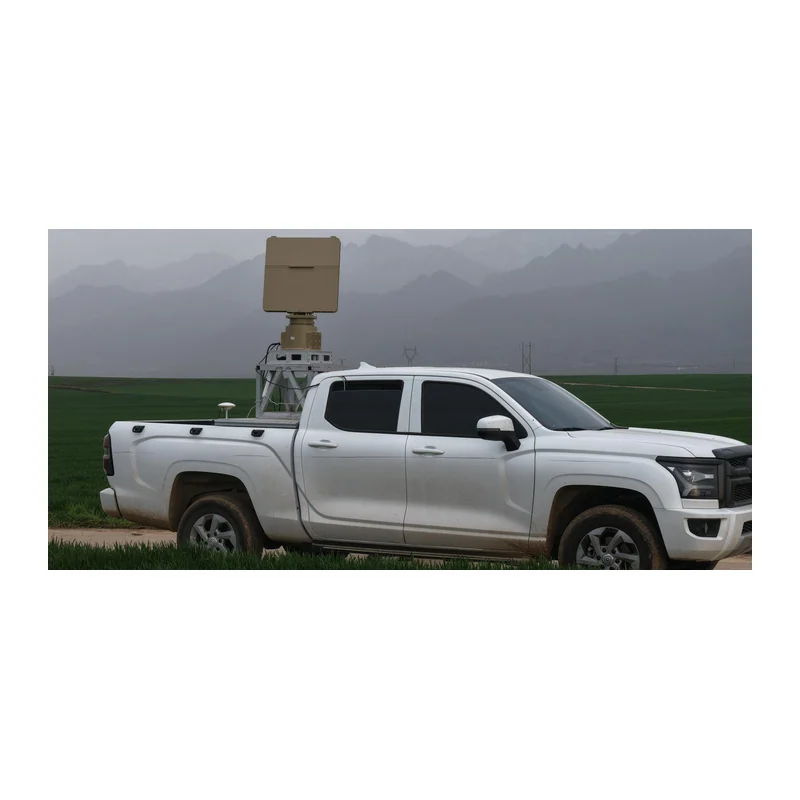

Вариант обзорного радара для установки на транспортное средство: обнаруживает и сопровождает малоразмерные воздушные объекты как на стоянке, так и в движении. X-диапазон, 360° по азимуту и от −4 до 60° по углу места, потолок 4000 м, сопровождение не менее 300 объектов.

От обычных моделей серии отличается тем, что паспортные характеристики приведены и для работы на ходу. Объект с ЭПР 0,01 м² на стоянке обнаруживается на дальности не менее 8 км, в движении — не менее 6,5 км; для ЭПР 1 и 5 м² дальность в обоих режимах не менее 15 км. В движении СКО по дальности растёт с 5 до 10 м, по углам — с 0,4 до 0,8°, минимальная скорость объекта — с 1 до 5 м/с.

Носитель может идти со скоростью до 40 км/ч при крене и дифференте до ± 10°. Питание 36–52 В (адаптер 220 В → 48 В), потребление до 330 Вт, масса до 33 кг с поворотным устройством, выход — гигабитный Ethernet. Тренога, два алюминиевых транспортных кофра и кабели по 15 м входят в комплект, так что радар можно развернуть и стационарно.
