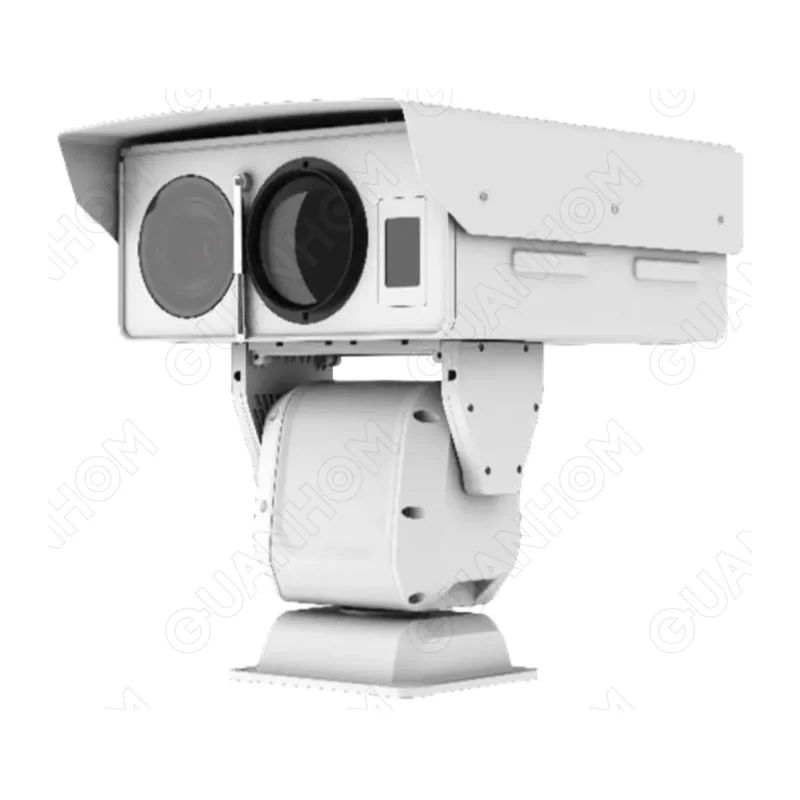

EOIR 150/230 — двухспектральный поворотный пост с неохлаждаемым каналом LWIR
Круглосуточное наблюдение на дальних рубежах: охрана периметров и границ, лесопожарный мониторинг, портовая и береговая охрана, контроль объектов ТЭК. Встроенная видеоаналитика даёт автосопровождение целей и тревоги по типам объектов.
- Артикул
- EOIR 150/230
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: разрешение, спектральный диапазон, фокусное расстояние — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тепловизионный канал
- неохлаждаемый детектор на оксиде ванадия (VOx), 640 × 512, шаг 17 мкм, 8–14 мкм
- NETD
- ≤ 35 мК (при 25 °C, F#=1.0)
- ИК-объектив
- EOIR 150–30–150 мм, F0.86, зум 5×; EOIR 230–23–230 мм, F0.95, зум 10×
- Поле зрения ИК-канала
- EOIR 150 — от 20,6°×16,5° до 4,1°×3,3°; EOIR 230 — от 27,6°×21,9° до 2,8°×2,3°
- Пространственное разрешение
- 0,11 мрад (EOIR 150) / 0,07 мрад (EOIR 230)
- Дальность DRI по ИК-каналу (человек / техника / судно)
- EOIR 150: обнаружение 4,4 / 13,5 / 45,3 км, распознавание 1,1 / 3,4 / 11,3 км, идентификация 0,6 / 1,7 / 5,7 км. EOIR 230: обнаружение 6,8 / 20,7 / 69,5 км, распознавание 1,7 / 5,2 / 17,4 км, идентификация 0,8 / 2,6 / 8,7 км
- Телевизионный канал
- CMOS 1/1.8″; 2688×1520 (4 Мп) у EOIR 150 и 1920×1080 (2 Мп) у EOIR 230; объектив 10–800 мм 80× / 10–1000 мм 100×, F3.0–11.5
- Опорно-поворотное устройство
- панорама 360° непрерывно, наклон −45°…+45°; скорость 0,01–40°/с и 0,01–15°/с; точность 0,1°; 300 предустановок, 8 маршрутов обхода
- Интерфейсы и протоколы управления
- RJ45 10/100 Base-T; RS-485 с поддержкой PELCO-P и PELCO-D; 7 входов и 2 выхода тревоги; аудио 1/1; сжатие H.264/H.265/Smart264/Smart265/MJPEG
- Питание
- вход AC 200–240 В 50 Гц, на устройстве DC 48 В ± 20 %; ≤ 130 Вт, ≤ 240 Вт с лазерной подсветкой и обогревом
- Потребление
- вход AC 200–240 В 60 Гц, на устройстве DC 48 В ± 20 %; ≤ 130 Вт, ≤ 240 Вт с лазерной подсветкой и обогревом
- Габариты
- 674 × 543 × 665 мм
- Масса
- 50 кг
- Рабочая температура
- 40 … +70°C
- Степень защиты
- IP67
Описание
Поворотный пост с тепловизионным и телевизионным каналами: панорама 360° без остановки, наклон ± 45°, 300 предустановок, IP67, масса 50 кг.
Тепловой канал — неохлаждаемый VOx 640 × 512 с шагом 17 мкм, 8–14 мкм. Криостата нет: нет и вырабатываемого ресурса холодильной машины, пост готов сразу после включения. NETD ≤ 35 мК задаёт минимальный различимый перепад температур: чем он меньше, тем лучше читается цель на фоне со слабым тепловым контрастом.
Версии различаются ИК-объективом: 30–150 мм с зумом 5× либо 23–230 мм с зумом 10×. Длинный фокус сужает поле — 2,8° × 2,3° против 4,1° × 3,3° — и тем поднимает дальность: обнаружение техники 20,7 против 13,5 км. Расплата — узкий сектор поиска.
Характеристики приведены по данным производителя: страница модели ↗
