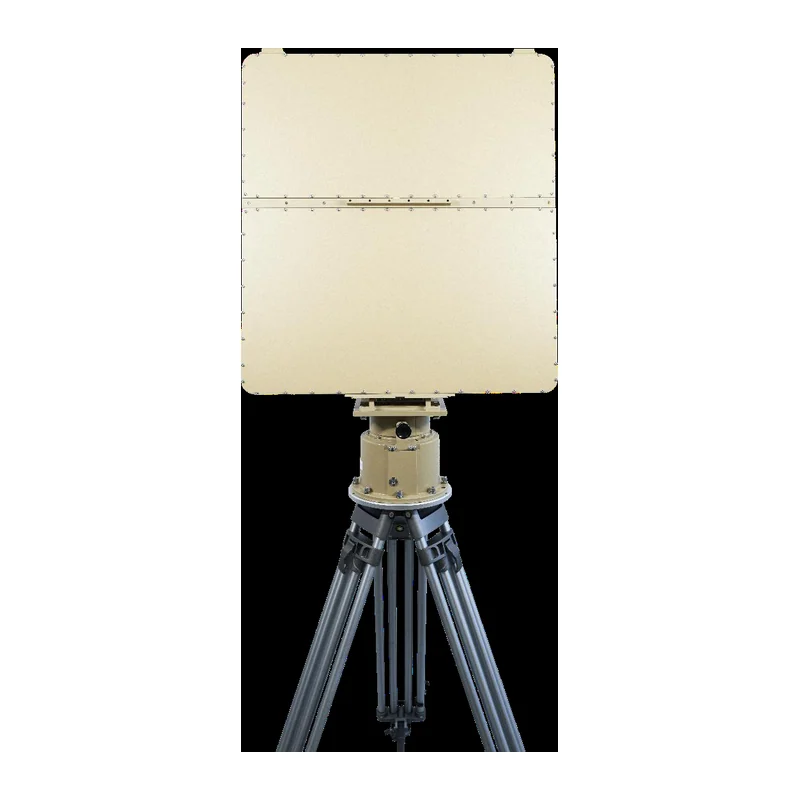

Радар обзорный низковысотный RLS-15 (C18), X, 15 км

Обзорный радар X-диапазона средней дальности: не менее 8 км по объекту с ЭПР 0,01 м² и 15 км по ЭПР 1 м², не менее 300 объектов, потолок 2000 м.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: RLS-15
Производитель: OEM, Азия
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →
Документы: даташит

Входит в подборку «Компоненты систем обнаружения БПЛА», «Радары обнаружения малоразмерных БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Артикул производителя: C18
Диапазон: X-диапазон
Обзор: 360° по азимуту, −4…60° по углу места
Потолок обнаружения: 2000 м
Дальность: ЭПР 0,01 м² (класс Phantom 4) — ≥ 8 км; ЭПР 1 м² — ≥ 15 км; ЭПР 5 м² — ≥ 15 км
Скорость объектов: 1–150 м/с
Сопровождение: ≥ 300 объектов
Точность (СКО): дальность ≤ 5 м, скорость ≤ 0,5 м/с, углы ≤ 0,4°
Мёртвая зона: 50 м
Режим работы: механическое сканирование по азимуту, цифровое формирование луча (DBF) по углу места
Скорость вращения антенны: 20 об/мин (120°/с), 30 об/мин (180°/с, штатно), 60 об/мин (360°/с, опция)
Темп обновления: 2 с (30 об/мин, штатно), 3 с (20 об/мин), 1 с (60 об/мин, опция)
Интерфейс: гигабитный Ethernet, TCP/IP, авиационный круглый разъём
Помехоустойчивость: ложные тревоги от типовых мешающих отражений не возникают
Питание и потребление: 36–52 В (адаптер 220 В → 48 В), ≤ 330 Вт
Условия эксплуатации: −40…+55 °C, влажность до 90 %, IP66 (блок радара IP67)
Масса: ≤ 35 кг (блок, поворотное устройство и тренога)
Габариты: блок 655 × 680 × 115 мм, 19 кг; поворотное устройство Ø225 × 412 мм, 14 кг; тренога 940 × 230 × 230 мм, 12 кг
Число рабочих частот: 4
Комплект поставки: блок радара, поворотное устройство, тренога, два транспортных кофра из алюминиевого сплава, адаптер 220 В → 48 В с кабелем 15 м, кабель связи 15 м, инструмент и крепёж, демонстрационное ПО отображения и управления, электронная документация

Описание

Трёхкоординатный радар кругового обзора для контроля воздушного пространства на малых высотах: X-диапазон, 360° по азимуту и от −4 до 60° по углу места, потолок 2000 м. Объект с ЭПР 0,01 м² (класс Phantom 4) обнаруживается на дальности не менее 8 км, с ЭПР 1 и 5 м² — не менее 15 км; сопровождается не менее 300 объектов со скоростями 1–150 м/с.

Средняя по дальности модель серии; четыре рабочие частоты дают запас для частотного разноса, если рядом работают другие радары. Комплект рассчитан на полное развёртывание: блок 655×680×115 мм, поворотное устройство Ø225×412 мм, тренога, два транспортных кофра из алюминиевого сплава, адаптер 220 В → 48 В с кабелем 15 м, кабель связи 15 м и демонстрационное ПО отображения и управления.

Точность (СКО) — до 5 м по дальности, 0,5 м/с по скорости и 0,4° по углам, мёртвая зона 50 м. Антенна вращается со скоростью 20, 30 (штатно) или 60 об/мин (опция) с обновлением за 3, 2 или 1 с. Питание 36–52 В, потребление до 330 Вт, гигабитный Ethernet (TCP/IP), работа от −40 до +55 °C при влажности до 90 %.
