Камеры и оптика для БПЛА
Полезная нагрузка, ради которой аппарат летит снимать: зум-модули с оптическим увеличением, тепловизионные модули и ядра, ИК-объективы к ним, камеры для аэрофотосъёмки и мультиспектральные камеры, объективы M12, C-mount и съёмочные, стабилизированные подвесы. Производители — TOPOTEK, KT&C и Savgood в зуме, SensorMicro и Univision в тепловизионных модулях, CNGEIR и Quanhom в ИК-оптике, Fujinon и Computar в объективах C-mount, TTArtisan и SIRUI в съёмочных.
Тепловизоры здесь — от форматов 160×120 до 1280×1024; чаще всего встречается 640×512. Выбирают их не только по разрешению: дальность обнаружения задают формат, шаг пикселя и фокусное объектива вместе, а NETD — чувствительность к малой разнице температур. Для отчётов с температурой в градусах нужна радиометрическая версия.
Зум-модуль выбирают по оптическому увеличению, а не по суммарному: цифровой зум лишь растягивает кадр. Для объективов главное — совпадение крепления (M12, C или CS) и круга изображения с форматом матрицы, иначе по углам будет виньетирование.
Как выбрать
- Зум-блоки и тепловизоры для дронов
- Инфракрасная оптика: подбор по фокусному
- Съёмочные объективы: подбор по фокусному и байонету
- Как считается дальность обнаружения тепловизора
- NETD 25 мК против 50 мК
- 640×512 против 1280×1024
- Оптический зум против цифрового
- M12, C и CS: как не ошибиться с креплением
- SWIR против LWIR: две разные физики
- Мультиспектральная камера: каналы, калибровка и индексы
- Тепловизоры для БПЛА: модули, оптика и симулятор
Сверяют по: разрешение, спектральный диапазон, фокусное расстояние, масса, габариты
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Раздел
Все
Зум-модули камерКамеры для аэрофотосъёмки и картографииИнфракрасная оптика и объективы для тепловизоровМультиспектральные камерыМодули SWIR и охлаждаемые MWIRТепловизоры для дронов: модули и ядраКамеры для дронов и модулиСтабилизированные подвесы без камерыСъёмочные объективыОбъективы M12 и держателиОбъективы C-mount, машинного зрения и SWIRУход за оптикойМоторизованные и длиннофокусные зум-объективы
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Масса | Габариты |
|---|---|---|
| TOPOTEK DHU10G619TOPOTEK | 370 ± 10 г | Ø126 × 123 мм |
| TIM-384x288-17-AOEM | 12,8 г | 25,4 × 25,4 × 16 мм |
| CNGEIR 25mm F1.0 ManualCNGEIR | 82,5 г | Ø43/L39 мм |
| SIYI R1M Recording CameraSIYI | — | — |
| 56AS12X-BSIRUI | 419 г (байонет X) | — |
| ACTM128IR5MPAICO Lens | 5 г | Ø14 × 16,4 мм |
| H0514-VSWComputar | 102 г | Ø44,5 × 45,5 мм |
| 3DM V4Foxtech | 673 г | 126 × 126 × 89 мм |
| Yusense MS200Yusense | ≤100 г | не более 50 × 50 × 50 мм |
| Savgood SG-SWC06N2Savgood | 150 г | — |
| E66Z1635PDC-MPIRComputar | 5800 г | 150 × 135 × 367,5 мм |
| ATC-HZ8630T-LTAKT&C | 233 г | 50×58,8×90,5 мм |
| Savgood SG-TCM06N2-M23230ASavgood | 5,2 кг | — |
| CNGEIR 150mm F1.0 MotorizedCNGEIR | 1810 г | Ø185/L213,2 мм |
| ACE-HEN6338-iLKT&C | около 7,65 г | 38 × 38 мм |
| 16AS12Z-BSIRUI | 403 г (байонет Z) | — |
| ACGC03227MMAICO Lens | — | — |
| M3514-SWComputar | 87 г | Ø33,5 × 38,2 мм |
| ATC-HZ8940T-LTAKT&C | 315 г | 53,2×62×101,2 мм |
| SIYI ZT30SIYI | 854 г (с виброразвязкой) | 134,5 × 140 × 201 мм (с виброразвязкой) |
| GLA06210CQuanhom | не более 37 г | Ø26 × 34,7 мм |
| ACE-HMST642-PMKT&C | 10 г | 42×42 мм |
| Univision UV-ZNH3110MGUnivision | 105 г | 63,2×50,5×38,6 мм |
| A20KTR-50HDViewpro | 1410 г | 150,1×135×218,2 мм |
OEM · Азия

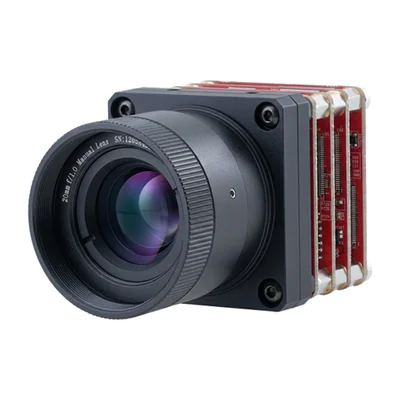

TIM-384x288-17-A
Тепловизионные модули 256×192, 384×288 и 640×512, 12–17 мкм, NETD ≤ 40 мК
CNGEIR · Китай
CNGEIR 25mm F1.0 Manual
Объективы инфракрасные CNGEIR 19–90 мм F1,0, ручная фокусировка, 8–12 мкм
Computar · Япония
H0514-VSW
Объектив Computar H0514-VSW ViSWIR Lite, 5 мм, F1,4, C-mount, 400–1700 нм
Computar · Япония
E66Z1635PDC-MPIR
Моторизованный зум-объектив Computar E66Z1635PDC-MPIR, 16,7–1100 мм, F3,5
Savgood · Китай
Savgood SG-TCM06N2-M23230A
Тепловизионный модуль Savgood SG-TCM06N2-M23230A, 640×512 / 12 мкм
CNGEIR · Китай
CNGEIR 150mm F1.0 Motorized
Объективы инфракрасные CNGEIR 70–150 мм F1,0, моторизованная фокусировка, 8–12 мкм
Univision · Китай
Univision UV-ZNH3110MG
Зум-модуль Univision UV-ZNH3110MG, 3 Мп, глобальный затвор, 10×, 5–50 мм
Viewpro · Китай
A20KTR-50HD
Подвес Viewpro A20KTR-50HD: тепловизор 1280×1024 50 мм, зум 20x, дальномер
Страница 1 из 49
Производители в разделе
Подборки по этому разделу
Вопросы по разделу
- Что важнее у тепловизора — разрешение или NETD?
- Зависит от задачи. Разрешение и фокусное объектива определяют, на какой дальности хватит пикселей, чтобы увидеть объект; NETD — насколько малую разницу температур модуль различит. Для поиска людей ночью важнее дальность, для инспекции утечек и электрики — чувствительность.
- Чем ядро тепловизора отличается от модуля?
- Ядро — детектор с минимальной электроникой, его встраивают в своё изделие. Модуль готов к работе: с объективом, интерфейсом видео и управлением. Для подвеса на дроне обычно берут модуль, для своей разработки — ядро.
- Чем SWIR отличается от тепловизора?
- SWIR-камера (примерно 0,9–1,7 мкм) видит отражённый свет, как обычная, но проходит через дымку и различает материалы; ночью ей нужна подсветка или свечение неба. Тепловизор LWIR (8–14 мкм) видит собственное тепловое излучение объектов и работает в полной темноте.
- Как не ошибиться с креплением объектива?
- Сверьте резьбу и рабочий отрезок: M12 — для плат-камер, C и CS отличаются рабочим отрезком, и C-объектив на CS-камеру встаёт только с проставкой. И проверьте, что круг изображения объектива не меньше диагонали матрицы.
- Производители каких марок собраны в разделе «Камеры и оптика»?
- KT&C, Guide Infrared, Quanhom, Raytron, SIRUI, Samyang, SensorMicro, TTArtisan, Viewpro, Waveshare, DFRobot, RunCam и другие. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Камеры и оптика»?
- Чаще всего в карточках этого раздела заполнены: масса, габариты, разрешение, угол обзора, фокусное расстояние, рабочая температура, формат матрицы, диапазон диафрагм. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- На какие подразделы делится «Камеры и оптика»?
- Зум-модули камер, Камеры для аэрофотосъёмки и картографии, Инфракрасная оптика и объективы для тепловизоров, Мультиспектральные камеры, Модули SWIR и охлаждаемые MWIR, Тепловизоры для дронов: модули и ядра, Камеры для дронов и модули, Стабилизированные подвесы без камеры, Съёмочные объективы, Объективы M12 и держатели, Объективы C-mount, машинного зрения и SWIR, Уход за оптикой, Моторизованные и длиннофокусные зум-объективы. Подраздел сужает выборку внутри раздела и работает вместе с фильтром по производителю.
- Есть ли даташиты на позиции раздела?
- К части позиций приложен PDF-даташит производителя — он лежит в карточке в разделе «Документация». Там, где производитель файл не публикует, в карточке стоит ссылка на страницу модели.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
