Объективы C-mount для машинного зрения и SWIR
Объективы с креплением C-mount для промышленных камер, модулей машинного зрения и полезной нагрузки БПЛА: Fujinon и Computar с фокусными расстояниями от 1,8 до 75 мм, разрешением от 1,5 до 45 Мп и форматами от 1/2″ до 1,4″, виброустойчивые серии и объективы для коротковолнового ИК-диапазона 400–1700 нм.
Объектив подбирают под камеру: его формат должен покрывать матрицу, а разрешение — соответствовать шагу пикселя, иначе резкость упрётся в оптику. Фокусное расстояние вместе с размером матрицы задаёт угол обзора, минимальная дистанция фокусировки — насколько близко можно снимать.
Для борта важны масса и стойкость к вибрации: у виброустойчивых серий линзы вклеены, а диафрагма и фокус фиксируются стопорными винтами, чтобы настройка не уходила в полёте. SWIR-объективы рассчитаны на камеры InGaAs и диапазон 400–1700 или 800–1700 нм.
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Разрешение | Фокусное расстояние, мм | Масса, г | Габариты |
|---|---|---|---|---|
| CF12.5HA-1Fujinon | 1,5 Мп | 12,5 | 290 | Ø51 × 68,5 мм |
| CF12ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 12 | 180 | Ø39 × 67,6 мм |

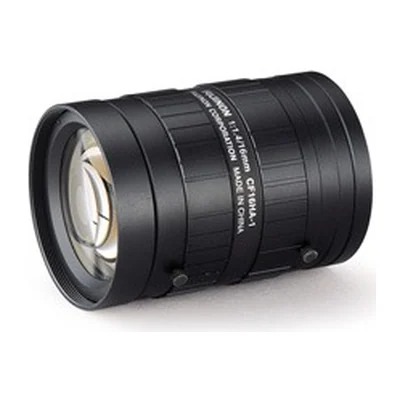

| CF16HA-1Fujinon | 1,5 Мп | 16 | 280 | Ø51 × 70,5 мм |

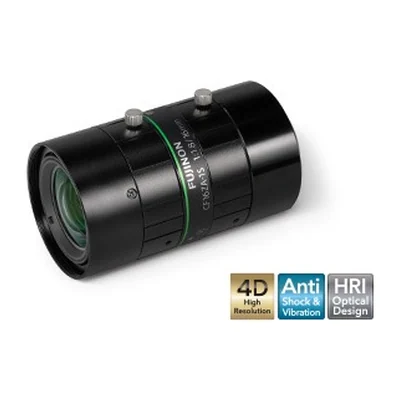

| CF16ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 16 | 180 | Ø39 × 67,6 мм |

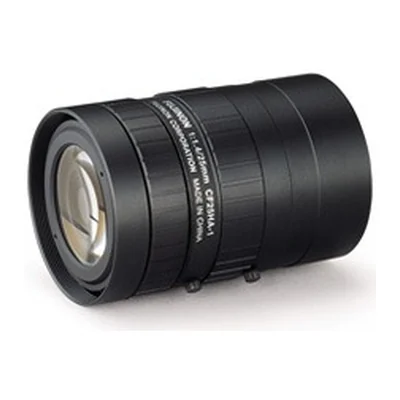

| CF25HA-1Fujinon | 1,5 Мп | 25 | 310 | Ø51 × 75,5 мм |

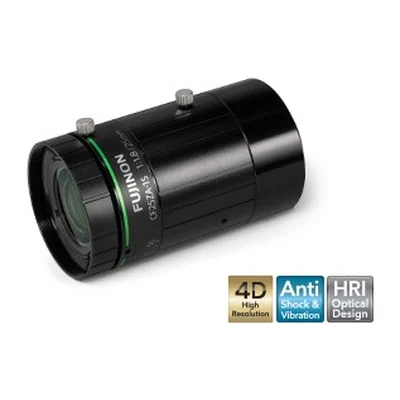

| CF25ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 25 | 170 | Ø39 × 67,3 мм |

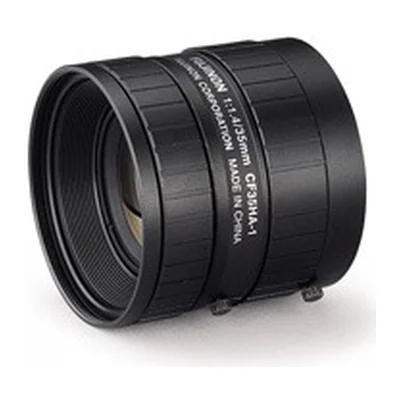

| CF35HA-1Fujinon | 1,5 Мп | 35 | 180 | Ø51 × 48,5 мм |

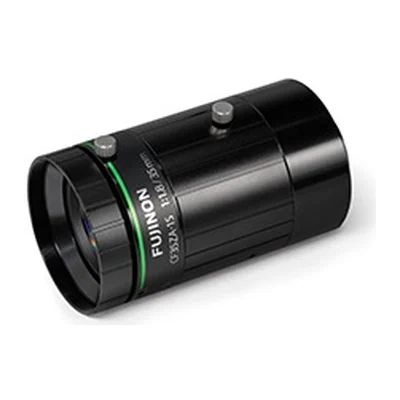

| CF35ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 35 | 165 | Ø39 × 67,3 мм |

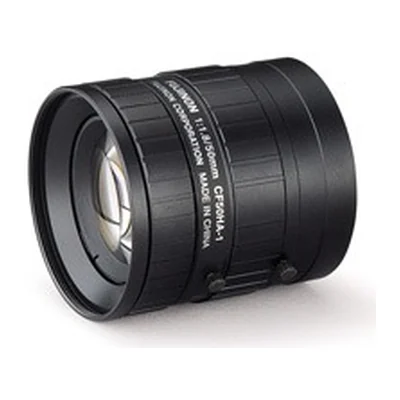

| CF50HA-1Fujinon | 1,5 Мп | 50 | 235 | Ø51 × 55,5 мм |

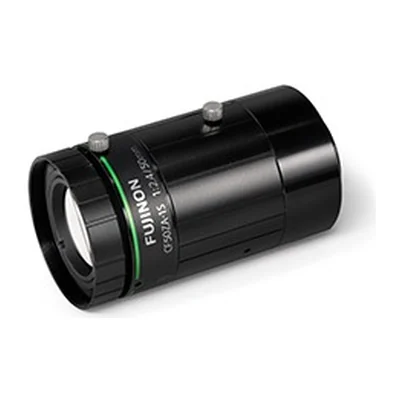

| CF50ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 50 | 155 | Ø39 × 68 мм |

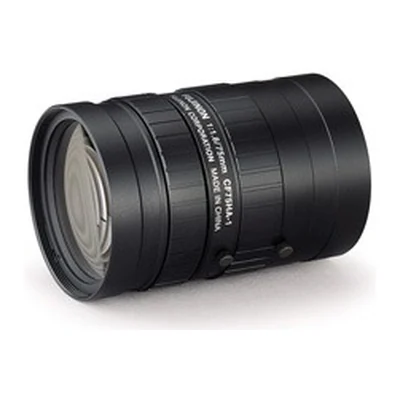

| CF75HA-1Fujinon | 1,5 Мп | 75 | 300 | Ø51 × 76 мм |

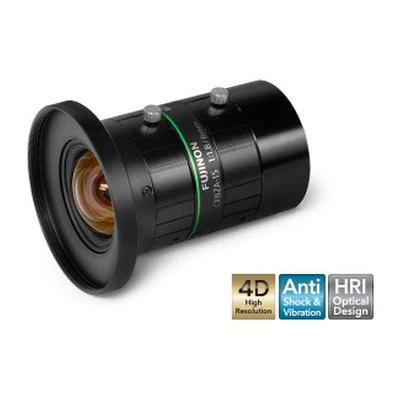

| CF8ZA-1SFujinon | до 24 Мп, пиксель 2,5 мкм / 2,74 мкм | 8 | 180 | Ø54 × 67 мм |

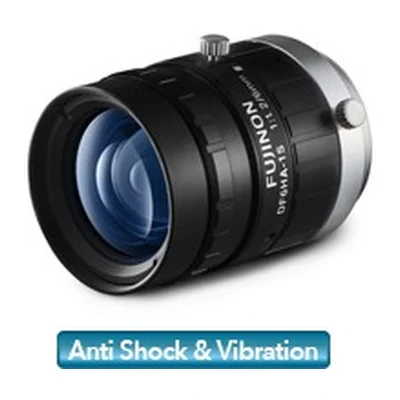

| DF6HA-1SFujinon | пиксель 4,5 мкм | 6 | 50 | Ø29,5 × 36,7 мм |

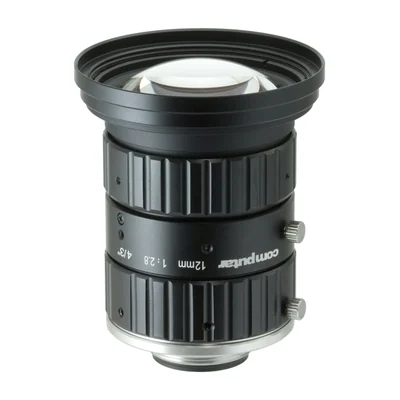

| F1228-MPTComputar | 45 Мп | 12 | 205 | Ø56,5 × 64,8 мм |

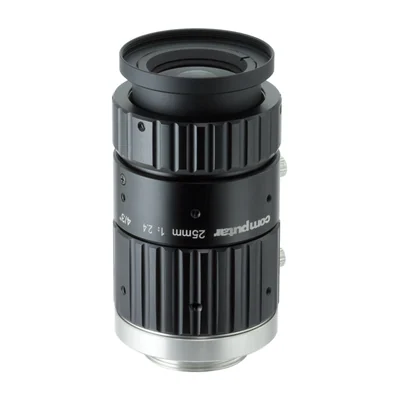

| F2524-MPTComputar | 45 Мп | 25 | 152 | Ø39 × 66 мм |

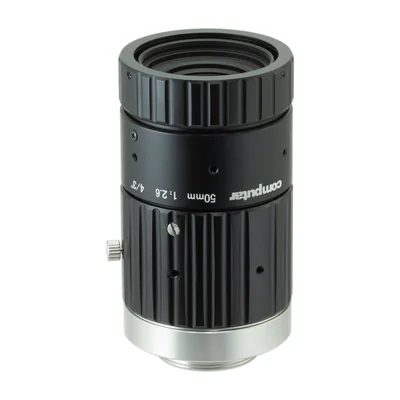

| F5026-MPTComputar | 45 Мп | 50 | 151 | Ø41 × 71,5 мм |
| FE185C057HA-1Fujinon | 5 Мп, пиксель 3,45 мкм | 1,8 | 135 | — |
| FE185C086HA-1Fujinon | 5 Мп, пиксель 5 мкм | 2,7 | 160 | — |

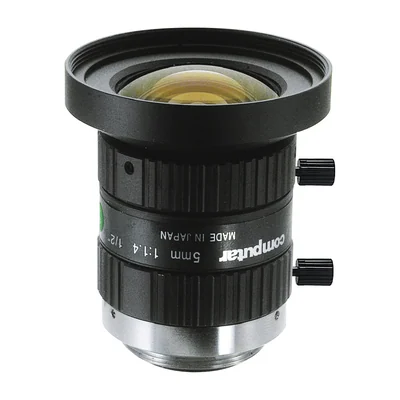

| H0514-MP2Computar | 1,5 Мп | 5 | 102 | Ø44,5 × 45,5 мм |
| H0514-VSWComputar | 1,5 Мп | 5 | 102 | Ø44,5 × 45,5 мм |

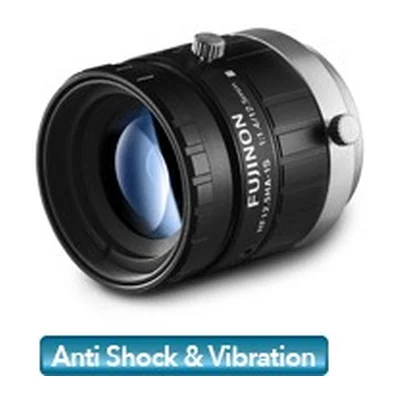

| HF12.5HA-1SFujinon | 1,5 Мп, пиксель 6,2 мкм | 12,5 | 40 | Ø29,5 × 29,5 мм |

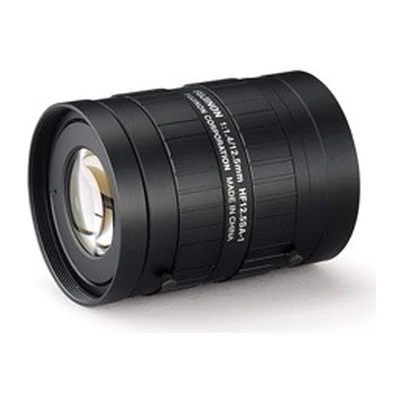

| HF12.5SA-1Fujinon | 5 Мп, пиксель 3,45 мкм | 12,5 | 295 | Ø51 × 68,5 мм |

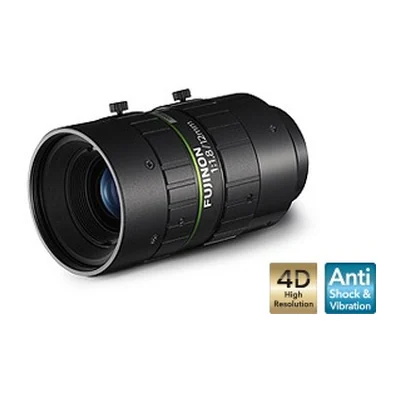

| HF1218-12MFujinon | 12 Мп, пиксель 2,1 мкм | 12 | 85 | Ø33 × 52,5 мм |

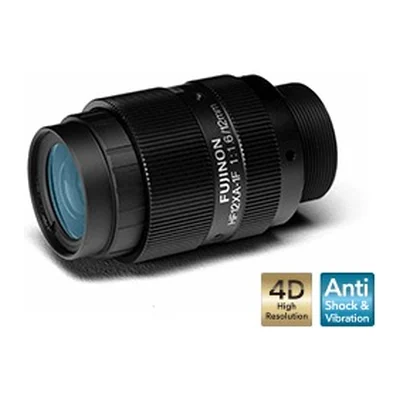

| HF12XA-1FFujinon | 5 Мп, пиксель 3,45 мкм | 12 | 99 | Ø34 × 58,7 мм |
Fujinon · Япония

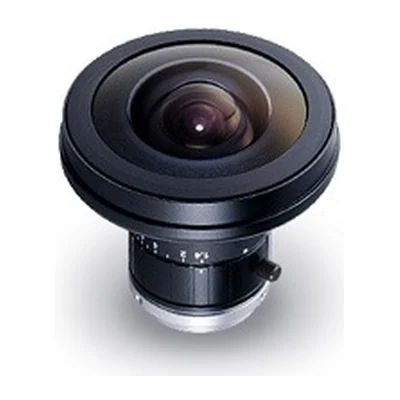

FE185C057HA-1
Объектив «рыбий глаз» Fujinon FE185C057HA-1, 1,8 мм, F1,4, 185°, C-mount, 5 Мп
Fujinon · Япония
FE185C086HA-1
Объектив «рыбий глаз» Fujinon FE185C086HA-1, 2,7 мм, F1,8, 185°, C-mount, 5 Мп
Computar · Япония

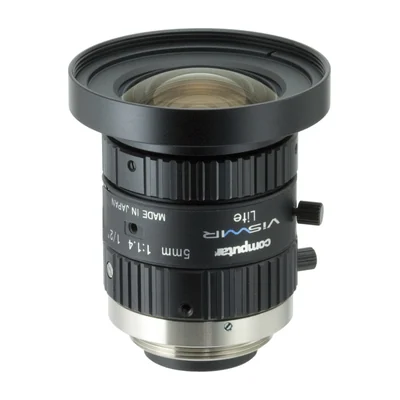

H0514-VSW
Объектив Computar H0514-VSW ViSWIR Lite, 5 мм, F1,4, C-mount, 400–1700 нм
Страница 1 из 4
Производители в разделе
Вопросы по разделу
- Можно ли поставить объектив CS на камеру C-mount?
- Нет: у CS рабочий отрезок 12,5 мм, у C — 17,526 мм, и объектив CS на камере C не сфокусируется. Наоборот можно — объектив C ставят на камеру CS через проставочное кольцо 5 мм. Резьба у обоих креплений одинаковая, 1″-32 UN.
- Что значит формат 2/3″ у объектива?
- Наибольший размер матрицы, который объектив покрывает без затемнения углов. На матрицу меньшего формата объектив поставить можно — угол обзора станет уже, — а на большую нельзя: появится виньетирование.
- Зачем SWIR-объектив, если есть обычный?
- Обычная оптика рассчитана на видимый свет, и в диапазоне 900–1700 нм у неё падают пропускание и резкость. SWIR-объективы просветлены и скорректированы под коротковолновый ИК, поэтому их ставят на камеры InGaAs.
- Производители каких марок собраны в разделе «Объективы C-mount, машинного зрения и SWIR»?
- DFRobot, Computar, Fujinon. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Объективы C-mount, машинного зрения и SWIR»?
- Чаще всего в карточках этого раздела заполнены: формат матрицы, масса, фокусное расстояние, фокусировка, тип диафрагмы, монтаж, минимальная дистанция фокусировки, диапазон диафрагм. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
