M12, C и CS: как не ошибиться с креплением объектива
Пять миллиметров рабочего отрезка — разница между резким кадром и объективом, который не сфокусируется никогда.
Крепление — это резьба плюс рабочий отрезок
Само по себе совпадение резьбы ничего не гарантирует. Второй, более важный параметр — рабочий отрезок: расстояние от опорной плоскости крепления до матрицы, на которое рассчитан объектив.
C и CS используют одну и ту же резьбу 1″ с шагом 32 нитки на дюйм, но рабочий отрезок у C равен 17,526 мм, а у CS — 12,5 мм. Объектив C на камере CS не сфокусируется на бесконечность без кольца 5 мм; объектив CS на камере C не сфокусируется вообще.

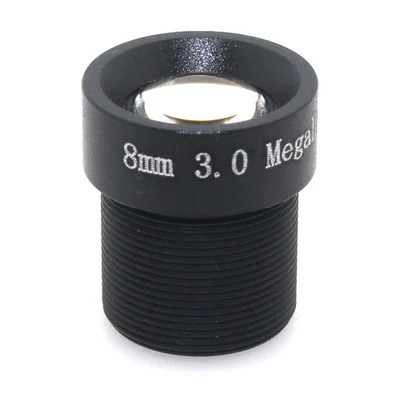

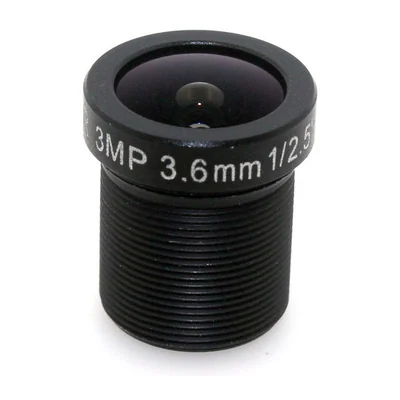

M12 (он же S-mount) — резьба 12 мм с шагом 0,5, рабочий отрезок не стандартизован и задаётся конструкцией. Поэтому модули M12 фокусируют вкручиванием объектива и фиксируют стопорным кольцом.
| Крепление | Резьба | Рабочий отрезок | Типовой формат матрицы | Где применяют |
|---|---|---|---|---|
| M12 / S-mount | M12×0,5 | не нормирован | до 1/1,8″ | FPV-камеры, лёгкие модули |
| CS | 1″-32 UN | 12,5 мм | до 1/1,8″ | компактные камеры наблюдения |
| C | 1″-32 UN | 17,526 мм | до 1,1″ | промышленные камеры |
| M42 и байонеты | разные | 17,7–46,5 мм | до полного кадра | съёмочные системы |
Формат матрицы важнее резьбы
Объектив рассчитан на определённый диаметр круга изображения. Объектив для 1/2,8″ на матрице 1/1,8″ даст тёмные углы и размытие по краю — резьба при этом подойдёт идеально.
Обратное сочетание безопасно: объектив под больший формат на меньшей матрице работает, но угол поля зрения сужается. Объектив AICO ACDFS0805 на 8 мм по паспорту даёт на матрице 1/1,8″ 56,8° по диагонали, а на 1/3″ — 39,8°.
Поэтому при подборе всегда сверяют две вещи: формат, на который рассчитан объектив, и формат матрицы. Только после этого смотрят на миллиметры фокусного.
Разрешающая способность объектива
Объектив, снятый с камеры 2 Мп, на матрице 8 Мп не даст восьми мегапикселей детализации. Производители указывают класс: «2MP», «5MP», «8MP» — это и есть предельная разрешающая способность.
Особенно заметно на краю кадра: центр может выглядеть приемлемо, а углы мылят. Проверяют по штриховой мире, а не по общему плану.
Для матриц с малым шагом пикселя разрешающая способность объектива становится ограничивающим звеном раньше, чем матрица.
Частые ошибки
Переходное кольцо C→CS поставлено, но забыт подбор фокуса: кольцо лишь возвращает рабочий отрезок, тонкую настройку всё равно делают по резкости.
ИК-фильтр. Камера без фильтра с обычным объективом даёт замыленную и обесцвеченную картинку днём; камера с фильтром и «ИК-корректированным» объективом — нормальную. Фильтр и объектив подбирают вместе.
Длина резьбовой части M12. Слишком длинный хвостовик упирается в плату и не даёт довернуть объектив до фокуса, слишком короткий не достаёт до резьбы держателя.
Угол обзора: формат, фокусное и дисторсия
Для объектива без искажений угол по диагонали считают как 2·arctg(d / 2f), где d — диагональ матрицы, f — фокусное расстояние. Для формата 1/2,8″ с диагональю около 6,4 мм и фокусного 2,8 мм получается около 98°.
Широкоугольные объективы M12 часто дают сильную бочкообразную дисторсию, и тогда расчёт не работает. В нашем каталоге два объектива AICO на 2,8 и 2,88 мм под один формат 1/2,8″ дают по диагонали 142,5° и 94°: у первого дисторсия −38 %, у второго −0,2 %.
Поэтому угол берут из паспорта для конкретной матрицы. Если важна геометрия кадра — для картографии, измерений, склейки панорам, — сравнивают дисторсию, а не только угол.
| Формат | Диагональ | 2,8 мм | 4 мм | 8 мм | 16 мм |
|---|---|---|---|---|---|
| 1/4″ | 4,5 мм | 78° | 59° | 31° | 16° |
| 1/3″ | 6,0 мм | 94° | 74° | 41° | 21° |
| 1/2,8″ | 6,4 мм | 98° | 77° | 44° | 23° |
| 1/2,5″ | 7,2 мм | 104° | 84° | 48° | 25° |
| 1/2″ | 8,0 мм | 110° | 90° | 53° | 28° |
| 1/1,8″ | 8,9 мм | 116° | 96° | 58° | 31° |
| 2/3″ | 11,0 мм | — | 108° | 69° | 38° |
| 1″ | 16,0 мм | — | — | 90° | 53° |
