Объективы M12 и держатели для камер
Малоформатные объективы с резьбой M12 × 0,5 (S-mount) для модулей камер БПЛА, курсовых и обзорных каналов и машинного зрения, а также держатели под них, в том числе со встроенным ИК-фильтром 650 нм. Производители — AICO Lens, ChuangAn Optics, Octavia Optics и Superior Optics; фокусные расстояния — от 1,8 до 22 мм.
Подбор идёт по трём величинам сразу: формату матрицы (объектив должен покрыть её без затемнения по углам), фокусному расстоянию под нужный угол обзора и светосиле. Разрешение объектива в мегапикселях должно быть не ниже, чем у матрицы, иначе резкость упрётся в оптику.
Для съёмки в сумерках с ИК-подсветкой берут объективы с ИК-коррекцией: они сохраняют фокус и днём, и в ближнем ИК. Держатель выбирают по межосевому расстоянию крепёжных отверстий на плате камеры и высоте.
Как выбрать
Сверяют по: фокусное расстояние, разрешение, диапазон диафрагм, формат матрицы, угол обзора
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Фокусное расстояние | Разрешение | Диапазон диафрагм | Формат матрицы | Угол обзора |
|---|---|---|---|---|---|
| WGWK-0240-A1Oushidun | 8,00 мм ± 5 % | 8 Мп | F2,8 ± 5 % | 1/1,8" | D 58,3° / H 51,8° / V 30,3° |
| 3.6mm FOV92 Lens (Swift 1, Swift 2, Swift Mini)RunCam | 3,6 мм | — | F2,0 | 1/3″ | 92° по диагонали |
| ACBQ22188MPAICO Lens | 2,2 мм | 8 Мп | F1,8 | 1/2,5" | D 124° / H 112° / V 82° |

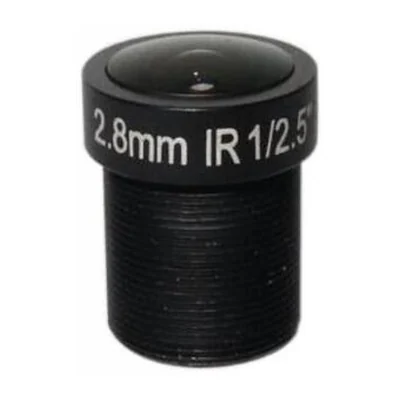

| ACTM1228IR5MP3AICO Lens | 2,8 мм | 5 Мп | F1,8 | 1/2,5" | D 168° / H 120° / V 85° |
| ACTM1236IR5MPAICO Lens | 3,6 мм | 5 Мп | F2,0 | 1/2,5" | D 135,7° / H 94,4° / V 65,7° |

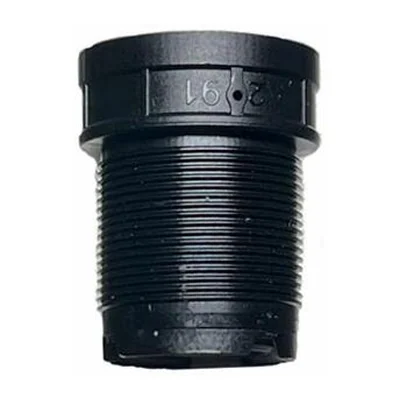

| ACOF10091AICO Lens | 3,5 мм | 8 Мп (3840 × 2160) | F1,6 | 1/2,5" | D 138,7° / H 113,1° / V 59,3° |

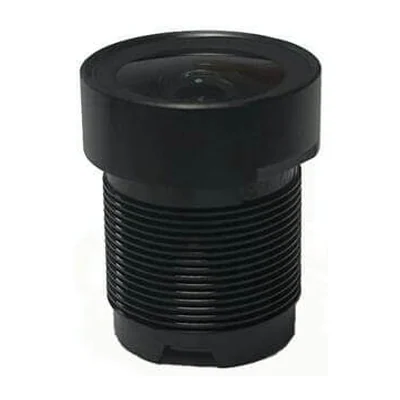

| ACOF10092AICO Lens | 3,7 мм | 8 Мп (3840 × 2160) | F1,6 | 1/2,5" | D 108,5° / H 93,8° / V 53,3° |

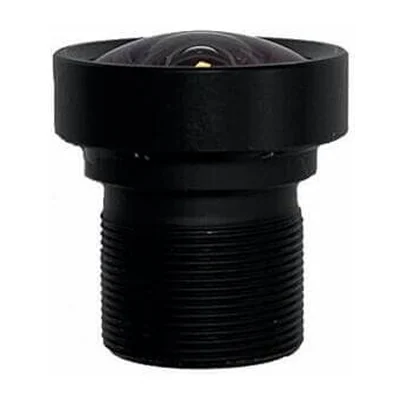

| ACGC03227MMAICO Lens | 3,2 мм | 12 Мп | F2,7 | 1/2,5" | D 95° / H 87° / V 56° (IMX317) |

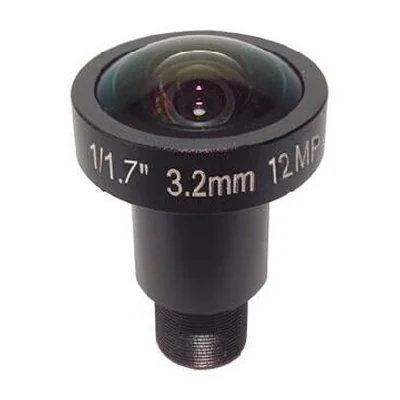

| ACTM1232IR12MPAICO Lens | 3,2 мм | 12 Мп | F2,0 | 1/1,7" | D 160° / H 131° / V 99° |

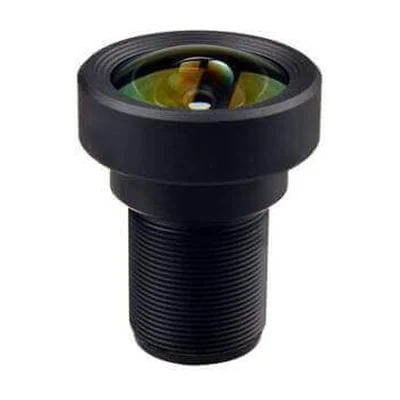

| ACM118B042058MPAICO Lens | 4 мм | 8 Мп | F2,0 / F2,5 | 1/1,8" | D 128° / H 103° / V 77° (1/1,8"); D 126° / H 111° / V 62° (IMX334) |
| ACTM124IR5MPAICO Lens | 4 мм | 5 Мп | F2,0 | 1/2,5" | D 135,7° / H 94,4° / V 65,8° |

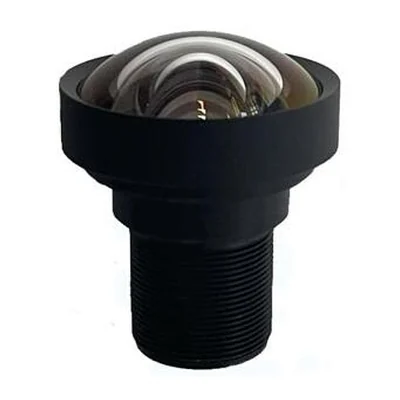

| ACBQ42188MPAICO Lens | 4,2 мм | 8 Мп | F1,8 | 1/1,7" | D 93,4° / H 85,5° / V 54,7° (1/1,8" IMX334) |

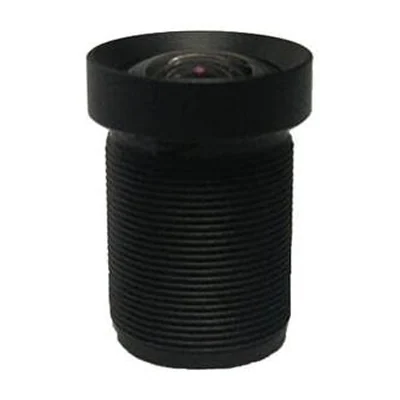

| ACHF43528NDAICO Lens | 4,35 мм | 10 Мп | F2,8 | 1/2,3" | D 85,9° / H 73,2° / V 56,1° (1/2,3"); D 75,2° / H 66,1° / V 41,1° (AR0230) |

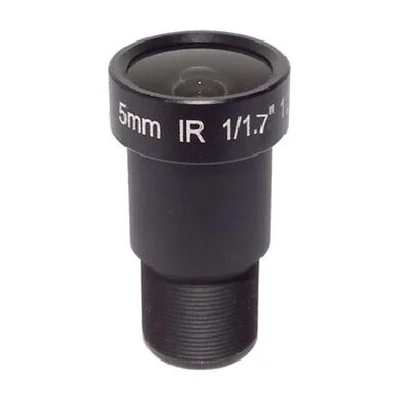

| ACTM125IR12MPAICO Lens | 5 мм | 12 Мп | F2,0 | 1/1,7" | D 114,4° / H 87° / V 61,8° |

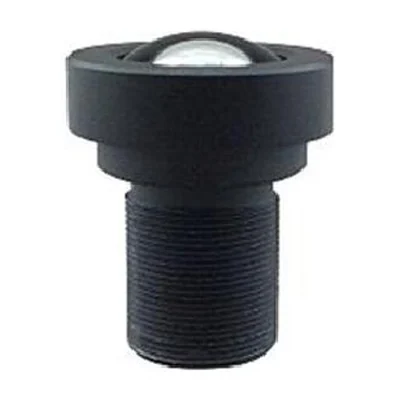

| ACES0522FBIRM12AICO Lens | 5 мм | 10 Мп | F2,2 | 1/1,8" | D 83° / H 67° / V 49° (AR0521 2592 × 1944); D 83° / H 72° / V 40° (IMX274 3840 × 2160); D 96° / H 83° / V 46° (IMX226 3840 × 2160) |
| ACTM126IR5MPAICO Lens | 6 мм | 5 Мп | F2,0 | 1/2,5" | D 67° / H 53,6° / V 40,2° |

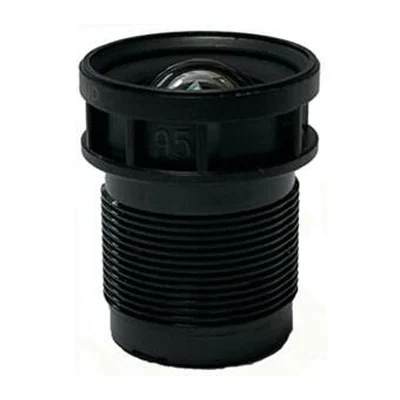

| ACOF10095AICO Lens | 6,2 мм | 5 Мп / 8 Мп | F1,6 | 1/2,5" | D 66,7° / H 58,28° / V 32,8° |
| ACOF10076AICO Lens | 6,3 мм | 5 Мп (2592 × 1944) | F1,3 | 1/2,7" | D 67,4° / H 57,7° / V 30,5° |

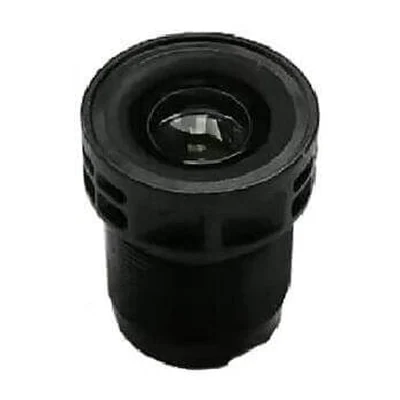

| ACOF10106AICO Lens | 7 мм | 8 Мп (3840 × 2160) | F1,6 | 1/1,8" | D 67,9° / H 59,9° / V 34,7° |

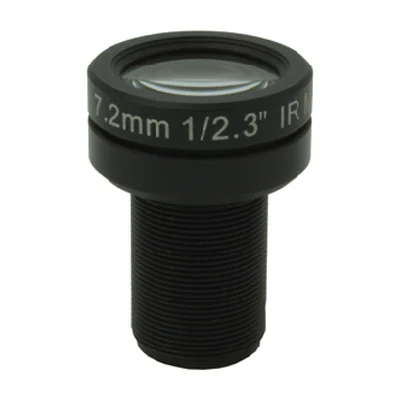

| AC123B07224IRM12MMAICO Lens | 7,2 мм | более 8 Мп | F2,4 | 1/2,3" | D 57° / H 47° / V 37° |
| ACTM128IR5MPAICO Lens | 8 мм | 5 Мп | F2,0 | 1/2,5″ | D 50° / H 40° / V 30° |
| ACTM128IR1712MPAICO Lens | 8 мм | 12 Мп | F1,8 | 1/1,7" | D 72,64° / H 57,12° / V 42,44° |
| ACDFS0805A/B/CAICO Lens | 8 мм | 5 Мп | F2,8 / F5,6 / F8,0 | 1/1,8″ (7,2 × 5,32; диагональ 8,95 мм) | D 56,8° ± 5° / H 47° ± 5° / V 35,6° ± 5° (1/1,8"); D 39,8° ± 5° / H 32,3° ± 5° / V 24,6° ± 5° (1/3") |

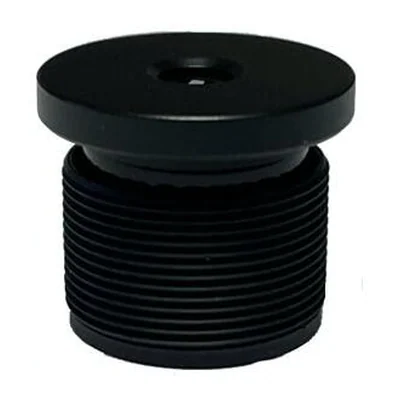

| ACBQ10608MPAICO Lens | 10 мм | 8 Мп | F6,0 | 1/1,8" | D 47,4° / H 41,7° / V 24° (1/1,8"); D 35,6° / H 28,6° / V 21,6° (1/2,8" IMX335) |
RunCam · Китай
3.6mm FOV92 Lens (Swift 1, Swift 2, Swift Mini)
Объектив RunCam M12, 3,6 мм, F2,0, FOV 92°
Страница 1 из 6
Что проверить перед покупкой
- Сверьте рабочий отрезок с держателем и модулем: при коротком отрезке объектив упирается в ИК-фильтр или матрицу, при длинном не хватает хода резьбы, чтобы сфокусироваться.
- Проверьте разрешение объектива против разрешения матрицы: объектив, рассчитанный на меньшее число мегапикселей, даст мыльную картинку на плотной матрице.
- Пересчитайте угол обзора под формат своей матрицы: в карточке он дан для формата, указанного производителем, и на матрице меньшего формата угол будет уже.
- Сверьте высоту держателя и межосевое расстояние его крепёжных отверстий с платой камеры по чертежу, и предусмотрите фиксацию резьбы: на вибрации незафиксированный объектив сбивает фокус.
- Проверьте тип диафрагмы: у фиксированной светосилу выбирают сразу под условия съёмки, а объективы с автодиафрагмой требуют поддержки управления со стороны камеры.
Производители в разделе
Вопросы по разделу
- Чем M12 отличается от C-mount и CS-mount?
- M12 — резьба 12 мм с шагом 0,5 мм для компактных плат-камер. C и CS используют одну резьбу 1″-32 UN, но разный рабочий отрезок: 17,526 мм у C и 12,5 мм у CS. Объектив C на камеру CS ставят через проставку 5 мм, наоборот — нельзя.
- Как подобрать объектив M12 под матрицу?
- Формат объектива должен быть не меньше формата матрицы: объектив на 1/2,7″ на матрице 1/1,8″ даст тёмные углы. Затем фокусное под угол обзора и разрешение не ниже, чем у матрицы.
- Что такое ИК-коррекция объектива?
- Оптика рассчитана так, что видимый и ближний ИК-свет фокусируются в одной плоскости. Без неё камера с ИК-подсветкой ночью теряет резкость, если фокус выставлен днём.
- Производители каких марок собраны в разделе «Объективы M12 и держатели»?
- RunCam, AICO Lens, ChuangAn Optics, Octavia Optics, Oushidun, Superior Optics. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Объективы M12 и держатели»?
- Чаще всего в карточках этого раздела заполнены: артикул производителя, тип изделия, монтаж, фокусное расстояние, разрешение, диапазон диафрагм, формат матрицы, габариты. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
