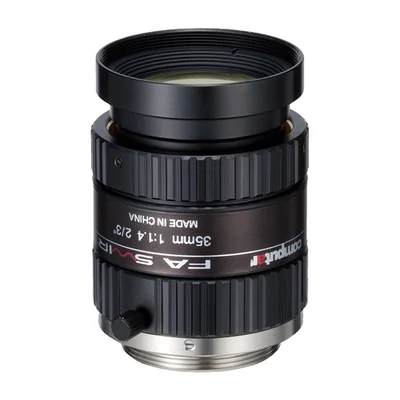

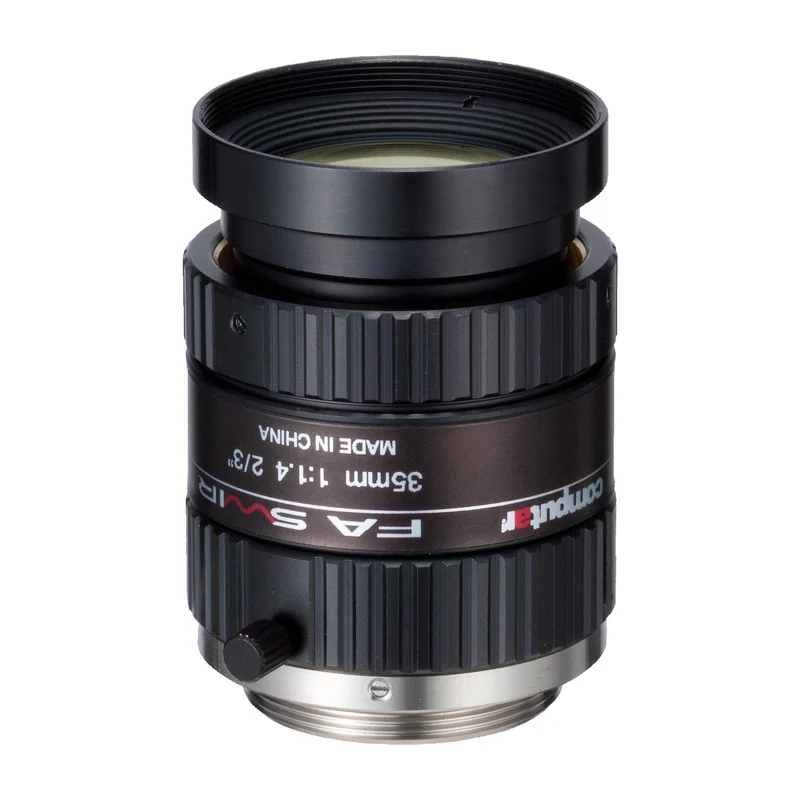

SWIR-объектив Computar M3514-SW, 35 мм, F1,4, C-mount, 800–1700 нм
Computar · Япония под заказ
M3514-SW

SWIR-объектив Computar M3514-SW, 35 мм, F1,4, C-mount, 800–1700 нм

Оригинальное название: Computar M3514-SW 35mm F1.4 SWIR lens, 2/3", C-mount

Узкоугольный объектив 35 мм F1,4 для камер SWIR 800–1700 нм, C-mount, 2/3″: 16,0° по горизонтали на InGaAs 640 × 512, дисторсия −0,1 %.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
M3514-SW
Производитель
Computar, Япония
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

SWIR-объектив Computar M3514-SW, 35 мм, F1,4, C-mount, 800–1700 нм — угол обзора 2/3″: диаг. 18,4°, гор. 14,7°, верт. 11,1°; InGaAs 640 × 512 (15 мкм): гор. 16,0°, верт. 12,9°, фокусное расстояние 35 мм, диапазон диафрагм F1,4–F16. Из остального: спектральный диапазон 800–1700 нм. Прочее: масса 87 г, габариты Ø33,5 × 38,2 мм, рабочая температура −10…+50 °C. Производитель — Computar, Япония; раздел каталога — объективы C-mount, машинного зрения и SWIR.

Характеристики

Фокусное расстояние
35 мм
Диапазон диафрагм
F1,4–F16
Монтаж
C-mount
Формат матрицы
2/3″
Круг изображения
Ø12,3 мм
Угол обзора
2/3″: диаг. 18,4°, гор. 14,7°, верт. 11,1°; InGaAs 640 × 512 (15 мкм): гор. 16,0°, верт. 12,9°
Минимальная дистанция фокусировки
0,3 м
Спектральный диапазон
800–1700 нм
Тип диафрагмы
ручная
Фокусировка
ручная
Дисторсия
−0,1 % (2/3″)
Задний фокальный отрезок
14,6 мм
Резьба под светофильтр
M30,5 × 0,5 мм
Габариты
Ø33,5 × 38,2 мм
Масса
87 г
Рабочая температура
−10…+50 °C

Описание

Узкоугольный объектив 35 мм для камер коротковолнового ИК-диапазона 800–1700 нм: светосила F1,4, диафрагма до F16, формат 2/3″, круг изображения Ø12,3 мм, крепление C-mount. На InGaAs-матрице 640 × 512 с пикселем 15 мкм поле — 16,0° по горизонтали и 12,9° по вертикали, на формате 2/3″ — 18,4° по диагонали: сектор для детального осмотра объектов с дистанции.Светосила — F1,4, а дисторсия −0,1 % на формате 2/3″ практически не искажает геометрию — это важно для измерений по кадру. Соседние широкополосные объективы охватывают и видимый диапазон, эта серия рассчитана только на SWIR.

Корпус Ø33,5 × 38,2 мм, масса 87 г, задний фокальный отрезок 14,6 мм; минимальная дистанция фокусировки 0,3 м, фокус и диафрагма ручные. Резьба под светофильтр M30,5 × 0,5 мм, рабочая температура от −10 до +50 °C. На узком поле колебания подвеса заметнее, поэтому нужен жёсткий или стабилизированный узел крепления.

Характеристики приведены по данным производителя: страница модели ↗
