Стабилизированные подвесы без камеры
Подвесы, которые держат камеру ровно при кренах и вибрации аппарата и поворачивают её по команде, — без собственной камеры, под ту, что уже есть. Основу раздела составляет AllXF: одно-, двух- и трёхосевые подвесы для FPV-камер с нагрузкой 20, 40 и 200 г, совместимые с DJI O4, O3, Walksnail Avatar и аналоговыми камерами. Рядом одноосевой Caddx GM1 V2 с наклоном ±120° для камер Avatar и Ascent и подвесы DYS: BLG3SN под камеры Sony NEX и FUNN с нагрузкой до 5 кг на контроллере BaseCam.
Число осей определяет, что компенсирует подвес: одноосевой стабилизирует наклон, двухосевой — тангаж и крен или тангаж и рыскание, трёхосевой — все три оси. Точность стабилизации у подвесов AllXF — от ±0,05 до ±0,005°, этого достаточно, чтобы убрать дрожание в кадре FPV и съёмке с малых дронов.
Подвес подбирают по массе и ширине камеры, числу осей, способу управления и питанию. AllXF управляются от хедтрекера, по UART с MAVLink, S.BUS, CRSF или PWM, поэтому камеру можно поворачивать вслед за головой пилота или командами полётного контроллера.
Как выбрать
Сверяют по: число осей, максимальная масса нагрузки, точность стабилизации, питание, масса
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Число осей | Максимальная масса нагрузки, г | Точность стабилизации | Питание | Масса |
|---|---|---|---|---|---|
| BLG3SNDYS | 3 | — | — | — | 328 г (без моторов) |
| C-200TAllXF | 3, ортогональная схема | 200 | ±0,01° | 12–26,4 В | 125 г, с демпферами |
| C-20D HorizontalAllXF | 2: тангаж и крен | 20 | ±0,05° | 7,4–26,4 В | Alloy 30 г; Basic 34 г, с демпферами |
| C-20D VerticalAllXF | 2: тангаж и рыскание | 20 | ±0,05° | 7,4–26,4 В | 36 г, с демпферами |
| C-20SAllXF | 1: тангаж | 20 | ±0,05° | 7,4–26,4 В | 20 г, с демпферами |
| C-20TAllXF | 3, неортогональная схема | 20 | ±0,05° | 7,4–26,4 В | Alloy 46 г; Basic 49 г, с демпферами |
| C-40DAllXF | 2: тангаж и крен | 40 | ±0,05° | 7,4–26,4 В | 38 г, с демпферами |
| C-40TAllXF | 3, неортогональная схема | 40 | ±0,05° | 7,4–26,4 В | 58 г, с демпферами |
| DYS-FUNNDYS | 3 | — | — | 3S, 2200 мА·ч, 25C (не входит в комплект) | 4,3 кг |
| LemonFPV BGC30PLemonFPV | — | — | — | — | — |
| CaddxFPV Gimbal GM3 V2Caddx (Walksnail) | — | — | ±0,005° | — | 48 г |

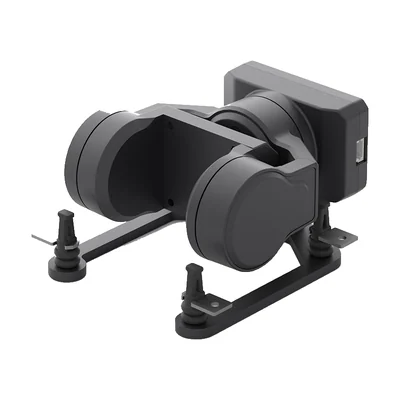

| CaddxFPV GM2Caddx (Walksnail) | — | — | ±0,005° | 7–26 В | 30 г |
| C0CA-GM011Caddx (Walksnail) | 1 (наклон) | — | ±0.005° | — | 32 г |
Подвес AllXF C-20D Horizontal, 2 оси (тангаж и крен), нагрузка до 20 г
Подвес AllXF C-20D Vertical, 2 оси (тангаж и рыскание), нагрузка до 20 г
Подвес CaddxFPV GM3 V2, 3 оси, хедтрекинг Walksnail
Одноосевой подвес CaddxFPV GM1 V2, наклон ± 120°, масса 32 г
Производители в разделе
Вопросы по разделу
- Сколько осей нужно подвесу?
- Для FPV-полёта часто достаточно одной оси — наклона, чтобы держать горизонт камеры при наборе скорости. Для плавной съёмки без завала горизонта берут двух- или трёхосевой подвес, который компенсирует ещё крен и рыскание.
- Можно ли поворачивать камеру головой?
- Да, подвесы AllXF принимают сигнал хедтрекера: датчик на очках передаёт поворот головы, и камера поворачивается вслед за взглядом пилота. Управлять можно и с пульта по S.BUS или CRSF.
- Как подобрать подвес под камеру?
- По массе и ширине камеры: у AllXF указана максимальная нагрузка 20, 40 или 200 г и ширина камеры, которую принимает рамка. Подвес под камеру тяжелее его номинала не удержит её и будет перегревать моторы.
- Производители каких марок собраны в разделе «Стабилизированные подвесы без камеры»?
- Caddx (Walksnail), AllXF, DYS, LemonFPV. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Стабилизированные подвесы без камеры»?
- Чаще всего в карточках этого раздела заполнены: масса, габариты, число осей, точность стабилизации, питание, управление, установка, потребление. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Есть ли даташиты на позиции раздела?
- К части позиций приложен PDF-даташит производителя — он лежит в карточке в разделе «Документация». Там, где производитель файл не публикует, в карточке стоит ссылка на страницу модели.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
