Аналоговые FPV-камеры

Курсовые камеры аналогового видеотракта: форматы nano 14 мм, micro 19 мм, mini 21–22 мм и полноразмерные 28 мм, ночные на крупных starlight-сенсорах и чёрно-белые для полётов в темноте, гоночные с малой задержкой, камеры с записью на карту и связки камеры с видеопередатчиком для микродронов. Рядом — сменные объективы M8 и M12, платы сенсоров и кнопок для ремонта. Больше всего позиций у RunCam и Foxeer, также Caddx, BETAFPV и Happymodel.

Камеру выбирают под задачу. Для гонок важны задержка — у гоночных моделей заявлено 4–6 мс — и быстрая реакция на смену освещения (WDR). Для ночных полётов — размер сенсора от 1/2″ и минимальная освещённость; чёрно-белые камеры и модели без ИК-фильтра работают с ИК-подсветкой. Для дальних полётов — читаемая картинка в контровом свете и экранное меню.

Проверьте формат под крепление рамы, питание — у многих камер вход до 20 В и выше, nano-камеры работают от 3,3 В, — стандарт PAL или NTSC под очки и угол обзора: широкий удобен в тесноте и на фристайле, узкий — для дальних пролётов.

Как выбрать

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельСенсорПитаниеУгол обзораМасса

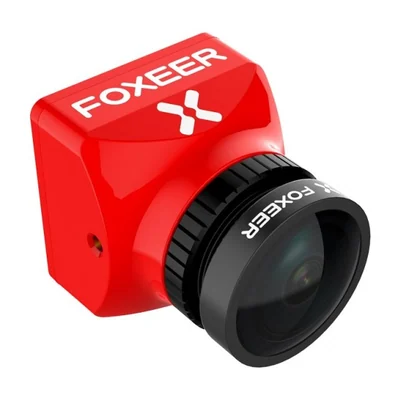

19*19mm Micro Predator 5 Full Cased M12 1.7mm Lens 4ms Latency Super WFoxeer КМОП Sony 1/3″4,5–20 В130° по горизонтали, 165° по диагонали—
RunCam Robin 3 (ROBIN3-V2)RunCam 1/3″ CMOSDC 5–23 В, 120 мА при 5 ВD150°/H120°/V87°, формат 4:35,3 г
Arrow Mini Pro FPV Camera Built-in OSD Plastic CaseFoxeer —5–40 В185° (объектив 1,8 мм), 140° (2,5 мм)8,7 г без кабеля
RunCam Phoenix 2 Nite (PHOENIX2-NITE)RunCam 1/2,8″, 2 Мп——8 г
Ratel 2Caddx (Walksnail) 1/1,8″, starlight, Super WDR (HDR)4,5–26 В165°/160°5,9 г
Happymodel Nano5 1200tvl analog camera for Mobula6 2024 0.8mm/1.0mm optionHappymodel 1/3″ CMOSDC 3-5,5 В——
Darwin 129 CameraDarwinFPV 1/3″ CMOS D1960H5–30 В—5 г
BETAFPV Air CameraBETAFPV 1/4.5" КМОП-матрица—173° (16:9) / 141° (4:3)1,48 г
RunCam RC18G FPV Super FOV Lens (DJI FPV camera, Phoenix, Swift 2)RunCam ———4,5 г (по данным карточки магазина)
RunCam Phoenix 2 SP (PHOENIX2-SP)RunCam 1/2,8″ Starlight CMOSDC 5–36 В, 120 мА при 5 ВD155°/H122°/V92° (4:3); D138°/H122°/V68° (16:9)7,5 г
RunCam Night Eagle 3 V2 (NIGHTEAGLE3-V2)RunCam 1/2.8", 2 Мп—D125°/H107°/V56° (16:9); D97°/H75°/V56° (4:3)8,5 г
RunCam KEY BOARDRunCam ———5 г
Digisight 2 Nano 720P Analog FPV CamFoxeer Sony 1/3" CMOS датчик—цифровой: FOV-H:120° FOV-D: 145° аналоговый: FOV-H:125° FOV-D: 155°5,1 г(без учёта кабель)
RunCam Owl PlusRunCam CMOS, 1/2"5–22 В постоянного тока (встроенный преобразователь)150°15 г
RunCam SplitRunCam —5 В постоянного тока130° (аналоговый канал) / 165° (запись)21 г
RunCam Racer 2RunCam CMOS с обработкой Super WDR5–36 В постоянного тока160° (1,8 мм) / 145° (2,1 мм)5,5 г
Cement Ultra Durable FPV CameraDarwinFPV 1/3″ CMOS3,7–24 В—7,9 г
Ratel UltraCaddx (Walksnail) 1/1,8 дюйма4,5–36 В125°—
Caddx Infra V2Caddx (Walksnail) 1/1,8 дюйма9–24 В131,6° по диагонали—
S7DMKR CMOS 1/2,8″5–35 В DC125°8 г
BETAFPV C04 Camera and VTX ModuleBETAFPV 1/3" КМОП-матрица5 В160°4,14 г (с антенной)
BETAFPV T01 AIO Camera 25mW 5.8GBETAFPV 1/4″, PAL 720 × 540 или NTSC 640 × 480——3,3 г
S8DMKR Sony CMOS 1/3″, пиксель 3,75 мкм5–40 В DCгор. 100°, верт. 70°10,85 ± 0,5 г
S9DMKR —5–40 В DCгор. 120°, верт. 64°, диаг. 145°11,5 г
Страница 1 из 5

Что проверить перед покупкой

  1. Сверьте соотношение сторон 4:3 или 16:9 с очками или монитором: при несовпадении картинка растягивается или обрезается, что искажает оценку расстояния в полёте.
  2. Проверьте видеостандарт PAL или NTSC и совпадение с приёмной стороной и OSD контроллера: при рассогласовании OSD съезжает или пропадает.
  3. Сверьте диапазон питания: камеры с широким входом можно подключать к батарее или BEC, узкие на 5 В сгорают от прямого подключения к силовой шине.
  4. Учитывайте минимальную освещённость и режим обработки: камеры для низкой освещённости часто переходят в чёрно-белый режим и хуже справляются с резким переходом от тени к солнцу.
  5. Проверьте, какой объектив стоит и можно ли его заменить: угол обзора задаётся фокусным расстоянием и форматом, и широкий объектив на малом сенсоре даёт сильную бочку по краям.

Производители в разделе

RunCamКитайFoxeerКитайHappymodelКитайBETAFPVКитайCaddx (Walksnail)Китай

Подборки по этому разделу

Аналоговый видеотракт и экшн-камеры

О позициях раздела

Задержка тракта складывается из экспозиции, обработки и передачи: паспортная цифра камеры — лишь часть общей.

Передатчик без антенны включать нельзя: несогласованная нагрузка выводит выходной каскад из строя за секунды.

Вопросы по разделу

Что значит ТВЛ у FPV-камеры?
Телевизионные линии — условная мера разрешения по горизонтали. Аналоговый тракт PAL или NTSC всё равно ограничивает картинку, поэтому разница между 1200 и 1800 ТВЛ в очках заметна меньше, чем размер сенсора, WDR и поведение в сумерках.
PAL или NTSC?
Стандарт должен поддерживаться очками или монитором. PAL даёт больше строк, NTSC — больше кадров в секунду (30 против 25), отсюда чуть меньшая задержка. Большинство камер переключаются между стандартами в меню.
Чем ночная камера отличается от обычной?
Крупным светочувствительным сенсором — в паспортах до 0,000005 лк — и режимом, в котором камера в темноте переходит на чёрно-белое изображение. Модели без ИК-фильтра видят ближний инфракрасный диапазон и работают с ИК-подсветкой, но днём у них искажены цвета.
Производители каких марок собраны в разделе «Аналоговые FPV-камеры»?
RunCam, Foxeer, Caddx (Walksnail), Flywoo, Happymodel, DMKR, DarwinFPV, BETAFPV, LemonFPV. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Аналоговые FPV-камеры»?
Чаще всего в карточках этого раздела заполнены: сенсор, масса, питание, диагональ матрицы, угол обзора, габариты, разрешение, минимальная освещённость. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Есть ли даташиты на позиции раздела?
К части позиций приложен PDF-даташит производителя — он лежит в карточке в разделе «Документация». Там, где производитель файл не публикует, в карточке стоит ссылка на страницу модели.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
