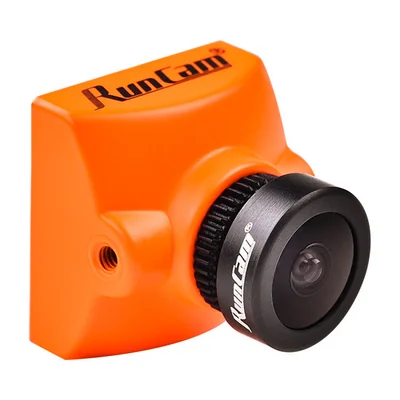

Аналоговая FPV-камера: ТВЛ, матрица и динамический диапазон
Цифра «1200 ТВЛ» на коробке не значит, что вы увидите 1200 линий. Она значит, что камера способна их отдать.
ТВЛ — предел камеры, а не тракта
ТВЛ (телевизионные линии) — мера разрешающей способности камеры по горизонтали. Но аналоговый тракт целиком состоит из звеньев: камера, видеопередатчик, эфир, приёмник, очки. Итоговая картинка ограничена самым слабым.
Стандарт PAL несёт 576 строк, NTSC — 480. Поэтому по вертикали вы в любом случае получите не больше этого, сколько бы ТВЛ ни было заявлено. ТВЛ работает на горизонтальную детализацию и на запас при помехах.
Практический вывод: разница между 600 и 1200 ТВЛ видна на хорошем канале и почти незаметна на зашумлённом. Улучшать тракт имеет смысл целиком, а не по одному звену.
| Стандарт | Строк | Кадров в секунду | Где принят |
|---|---|---|---|
| PAL | 576 | 25 | Европа, Россия |
| NTSC | 480 | 30 | Северная Америка, Япония |
| Переключаемый | оба | оба | большинство современных камер |
Размер матрицы важнее числа линий
Чем крупнее матрица, тем больше света собирает каждый пиксель и тем чище картинка в сумерках. Свет растёт с площадью, то есть с квадратом диагонали: формат 1/1,8″ с диагональю около 8,9 мм собирает примерно втрое больше света, чем 1/3,6″ с диагональю около 5 мм, при прочих равных.
Малая матрица при том же объективе даёт более узкий угол обзора. Поэтому при переходе на камеру другого формата угол меняется, даже если фокусное осталось прежним.
Тип матрицы тоже имеет значение: CCD дают мягкую характеристику и хорошо переносят пересветы, современные CMOS выигрывают по шуму и по цене. В новых камерах CCD практически не встречаются.
| Формат матрицы | Диагональ, мм | Света относительно 1/3″ |
|---|---|---|
| 1/3,6″ | 5,0 | 0,7 |
| 1/3″ | 6,0 | 1 |
| 1/2,8″ | 6,4 | 1,1 |
| 1/2″ | 8,0 | 1,8 |
| 1/1,8″ | 8,9 | 2,2 |
Динамический диапазон решает на просвет
Типовая беда FPV — вылет из тени на яркое небо: камера либо выбивает небо в белое, либо топит землю в чёрное. Широкий динамический диапазон (WDR) снимает это за счёт разной экспозиции участков кадра.
Производители называют свои реализации по-разному — Super WDR, Global WDR и так далее, — и по названию их не сравнить. Надёжнее посмотреть запись выезда из тени на солнце: хорошая камера держит и небо, и землю, а не перескакивает экспозицией через полсекунды.
Чувствительность в люксах указывают при разной диафрагме и разном отношении сигнал-шум, поэтому цифры разных производителей несравнимы напрямую. Смотреть надо на то, при каком относительном отверстии она заявлена.
Задержка и монтаж
Собственная задержка аналоговой камеры — единицы миллисекунд, и это её главное преимущество перед цифрой. Общая задержка тракта определяется передатчиком и очками, а не камерой.
Питание камеры берут от стабилизированного источника: пульсации по питанию проявляются полосами на картинке. Отдельный фильтр или стабилизатор решает эту проблему надёжнее любой перепайки массы.
Крепление и угол наклона задают, что вы увидите на скорости. Стандартный корпус (19×19 мм, 14×14 мм, микро) определяет совместимость с рамой — проверяют до заказа.
