FPV-очки: матрицы, поле зрения и межзрачковое расстояние
Большое поле зрения впечатляет на витрине и утомляет через двадцать минут полёта.
Две конструкции
Коробчатые очки — один экран перед обоими глазами. Дёшево, подходит под любое межзрачковое расстояние, легко надеваются поверх обычных очков. Габарит большой, картинка плоская.
Очки с раздельной оптикой — два малых экрана с линзами. Компактно, картинка объёмнее и чётче, но требуется настройка под глаза конкретного человека.
Выбор между ними — это не вопрос качества, а вопрос эксплуатации: коробчатые удобнее там, где очки передают из рук в руки, раздельные — там, где они принадлежат одному пилоту.
| Что сравниваем | Коробчатые | С раздельной оптикой |
|---|---|---|
| Межзрачковое расстояние | не требует настройки | регулируется под пилота |
| Габарит и масса | больше | меньше |
| Резкость по полю | равномерная | выше в центре |
| Работа в обычных очках | да | через диоптрийные линзы |
| Цена | ниже | выше |
Поле зрения: больше не значит лучше
Поле зрения задаёт, какую часть обзора занимает картинка. 30–35° дают ощущение экрана перед собой, 45–50° — эффект присутствия.
Плата за широкое поле — заметность пикселей и утомляемость: глазу приходится двигаться, чтобы охватить кадр, а в углах падает резкость.
Для длительных полётов и для работы с телеметрией практичнее умеренное поле; для гонки и фристайла — широкое.
Настройка под глаза
Межзрачковое расстояние. Если оно не совпадает с расстоянием между центрами линз, картинка двоится и глаза устают за минуты. Диапазон регулировки указывают в паспорте, и он должен перекрывать ваше значение.
Диоптрийная коррекция. Часть очков имеет встроенную регулировку, часть — сменные линзы. Летать в очках внутри очков можно, но только в коробчатых.
Проверять надо не в помещении на статичной картинке, а на реальном полёте: усталость проявляется через пятнадцать-двадцать минут, а не сразу.
Приёмники, запись и задержка
Сменный модуль приёмника позволяет обновить видеотракт, не меняя очки. Это тот же принцип, что и модульный отсек в пульте: долгоживущая часть отдельно от быстро устаревающей.
Разнесённый приём в очках работает так же, как на борту: две антенны разной диаграммы, круговая и направленная, и выбор лучшего сигнала.
Встроенная запись (DVR) пишет то, что видит пилот, а не то, что снимает камера. Для разбора аварий это ценнее бортовой записи, потому что показывает ровно ту картинку, по которой принималось решение.
Что проверить перед покупкой
Совместимость с вашим видеотрактом: цифровые очки работают со своей системой, аналоговые принимают аналоговый сигнал, и модуль приёмника из одного мира в другом не заработает. Если на борту уже стоит передатчик, очки выбирают под него, а не наоборот.
Диапазон межзрачкового расстояния в паспорте и ваше собственное значение: его измеряют линейкой перед зеркалом или в оптике, и оно должно лежать внутри диапазона, а не на его краю. Наличие слотов под диоптрийные линзы, если вы носите коррекцию.
Питание и разъёмы: от какого напряжения работают очки, есть ли выход видео для зрителей, куда пишется DVR. Эти мелочи в поле решают больше, чем разница в разрешении экрана.
Очки и приёмники в каталоге
Позиции каталога, к которым относится всё сказанное выше.
Очки FPV Walksnail Avatar HD Goggles X, OLED 1080p 100 Гц

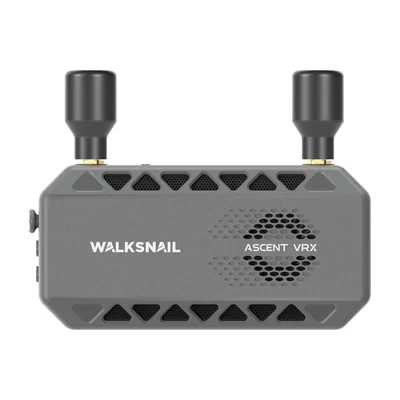

Приёмник видеосигнала Walksnail Ascent FPV VRX

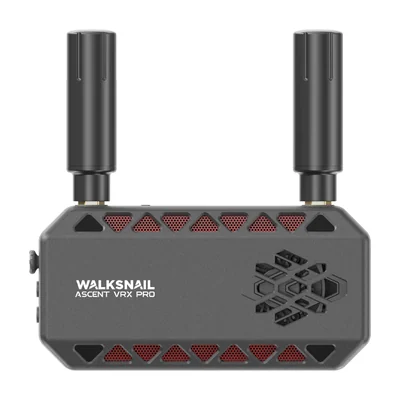

Приёмник видеосигнала Walksnail Ascent FPV VRX Pro
