Антенны для FPV и радиоуправления
Антенны для видеотракта и канала управления: всенаправленные антенны круговой поляризации, направленные патч-антенны для наземной станции, T-образные антенны приёмников управления и направленные антенны для пульта. Диапазоны — 5,8 и 1,3 ГГц для видео, 2,4 ГГц и 868/915 МГц для управления, есть и широкополосные антенны под нестандартные поддиапазоны. Производители — Rush FPV, GEPRC, TBS, HGLRC, Flywoo, RadioMaster и другие.
Антенна определяет дальность не меньше, чем мощность передатчика. На аппарате и на земле антенны должны совпадать по диапазону и направлению поляризации: правая круговая (RHCP) с левой (LHCP) теряет большую часть сигнала. Разъём выбирают под передатчик или очки — SMA, U.FL (IPEX) или MMCX.
Направленная патч-антенна на станции добавляет дальность в секторе, куда смотрит, а всенаправленная держит связь при любом положении аппарата. Часто их ставят парой на очки или приёмник с diversity.
Как выбрать
Сверяют по: частота, поляризация, усиление, разъём, масса
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Частота | Поляризация | Усиление | Разъём | Масса |
|---|---|---|---|---|---|
| 3DBi Bullet Antenna-160MMAKK Technology | — | круговая правая (RHCP) | 3 дБи | — | — |

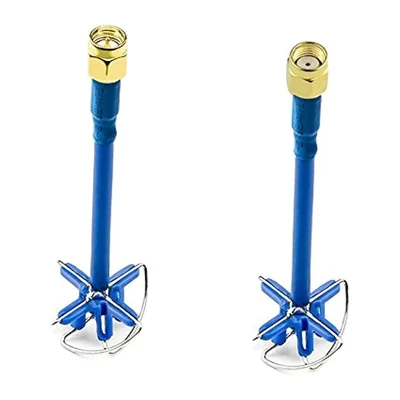

| 4 Leaf Clover AntennaAKK Technology | — | круговая правая (RHCP) | 5 дБи | — | 9 г |
| 5,8 ГГц OmniHGLRC | 4,9–6,2 ГГц (4900–6200 МГц) | — | ≤4,5 дБи (U.FL), ≤4,4 дБи (MMCX), ≤5,2 дБи (SMA длинная), ≤5,5 дБи (SMA короткая) | U.FL (IPEX), MMCX угловой, SMA-штекер длинный и короткий | 4,4 г (U.FL), 4,9 г (MMCX), 11,2 г (SMA длинная), 8,7 г (SMA короткая) |
| 6DBi Diamond Antenna-160MMAKK Technology | — | круговая правая (RHCP) | 4,5–6 дБи | — | — |
| 70 мм IPEX 2 дБиHGLRC | 4900–5900 МГц (5,8 ГГц) | — | 2 дБи | IPEX (U.FL) | 0,9 г |
| 80 мм MMCX 2 дБиHGLRC | 4900–6000 МГц (5,8 ГГц) | — | 2 дБи | MMCX-J | 1,4 г |
| 868/915 МГц / 2,4 ГГц Tri-Band StickGEPRC | 860–870 МГц, 900–930 МГц, 2400–2500 МГц | линейная | 2,8 дБи (868 МГц), 2,82 дБи (915 МГц), 2,97 дБи (2,4 ГГц) | SMA | 11,2 г |
| 868M/915M MoxonGEPRC | 860–930 МГц | линейная | 4 дБи | SMA (внутренняя резьба, штырь) | 24 г |
| 915M/2.4G Dual-Band TGEPRC | 915 МГц + 2,4 ГГц | — | 2 дБи | IPEX1 | 5,3 г |
| 915MHz/2.4GHz T AntennaGEPRC | 868–915 МГц или 2,4–2,5 ГГц | — | 2 дБи | IPEX1 | 2,6 г / 1,7 г / 1,6 г |
| ANGLE MMCX 2 дБиHGLRC | 4900–5900 МГц (5,8 ГГц) | — | 2 дБи | MMCX (угловой) | 2,1 г |
| Albatross V2.1iFlight | 5,3–6 ГГц | LHCP, RHCP | до 3,05 дБи | SMA / RP-SMA (RHCP), RP-SMA (LHCP) | 12,2 г |
| Albatross V2.1 UFLiFlight | 5,3–6 ГГц | LHCP, RHCP | до 3,05 дБи | IPEX/UFL | 2,7–3,4 г |
| Commando 8 LiteiFlight | 2400–2500 МГц | линейная | 2,0 дБи | IPEX1 | — |

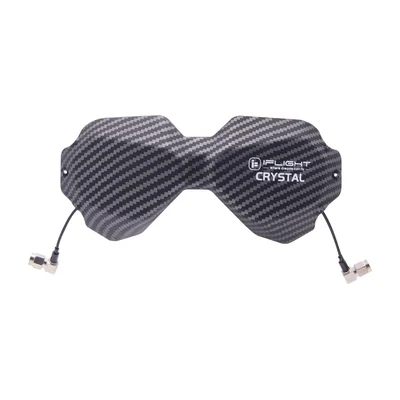

| Crystal HD PatchiFlight | 5,8 ГГц (5600–5900 МГц) | LHCP | 9 дБи | RP-SMA | 52,1 г |
| DJI O3/O4 3-in-1iFlight | — | — | — | — | — |
| Flat Panel Pagoda AntennaAKK Technology | — | круговая | 5 дБи | — | 8,6 г |

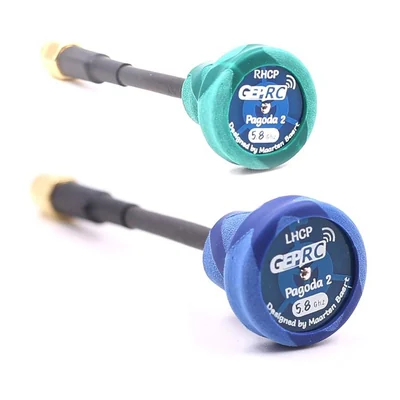

| GEP-Pagoda2GEPRC | 5,55–6,05 ГГц, центр 5,8 ГГц | LHCP или RHCP | — | — | 8 г |
| Hammer DualHGLRC | 5,35–6 ГГц | RHCP | до 4,4 дБи (5800 МГц) | SMA (штырь) | 13,8 г |

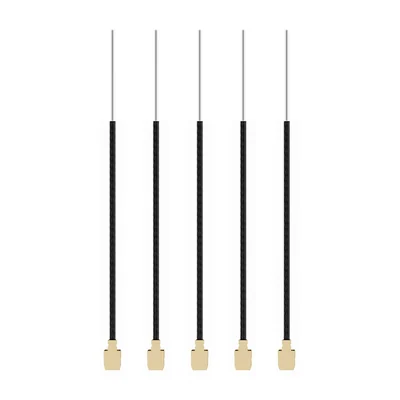

| IPEX 2.4G (5 шт.)GEPRC | 2400–2500 МГц | горизонтальная | 1,5 дБи | IPEX1 или IPEX4 | — |

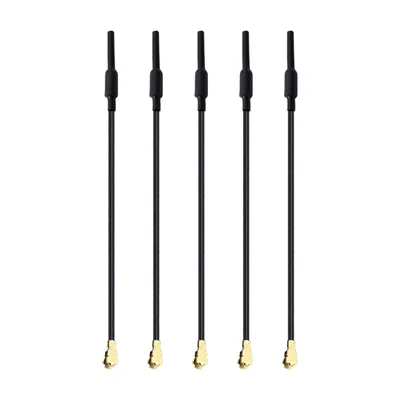

| IPEX 5.8G Copper TubeGEPRC | 4900–5900 МГц, центр 5,8 ГГц | линейная | 1,5 дБи | IPEX1 | — |
| IPEX T Antenna (5 шт.)GEPRC | 2400–2500 МГц или 900–930 МГц | — | 3,23 дБи (2,4 ГГц); 3,4 дБи (915 МГц) | IPEX1 или IPEX4 (2,4 ГГц); IPEX1 (915 МГц) | — |
| IPEX–SMA переходникHGLRC | — | — | — | IPEX — SMA / RP-SMA (гнездо) | — |
| Long Range Hammer MiniHGLRC | 5500–6000 МГц (5,8 ГГц) | RHCP / LHCP | 2,5 дБи | SMA / UFL / MMCX-L | — |
GEPRC · Китай
868/915 МГц / 2,4 ГГц Tri-Band Stick
Трёхдиапазонная штыревая антенна GEPRC 868/915 МГц и 2,4 ГГц для пульта
GEPRC · Китай
915M/2.4G Dual-Band T
Двухдиапазонная T-антенна GEPRC 915 МГц и 2,4 ГГц для приёмников ELRS
AKK Technology · Китай
Flat Panel Pagoda Antenna
Антенна AKK Pagoda Flat Panel, 5,8 ГГц, 5 дБи, 8,6 г
GEPRC · Китай

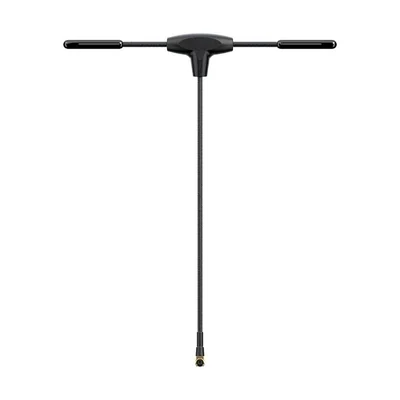

IPEX T Antenna (5 шт.)
T-антенны GEPRC для приёмников 2,4 ГГц или 915 МГц, IPEX, 5 шт.
HGLRC · Китай
Long Range Hammer Mini
Антенна FPV HGLRC Hammer Mini для дальних полётов, 5,8 ГГц, 2,5 дБи
Страница 1 из 6
Что проверить перед покупкой
- Проверьте направление вращения круговой поляризации на обеих сторонах: RHCP и LHCP в паре дают потери, съедающие весь запас по сигналу.
- Сверьте разъём по типу и полярности: SMA и RP-SMA внешне похожи, но центральный контакт у них противоположный — при несовпадении резьба накручивается, а контакта нет.
- Проверьте, что рабочая полоса антенны перекрывает используемые каналы: антенна, настроенная на середину диапазона 5,8 ГГц, на крайних каналах хуже согласована.
- Выбирайте минимальную длину кабеля, позволяющую вынести антенну из-за рамы: на гигагерцах тонкий коаксиал теряет заметную долю мощности на каждом сантиметре.
- Для разнесённого приёма на земле комбинируйте всенаправленную и направленную антенну одного направления поляризации: так остаётся связь вблизи и появляется запас на дальности.
Производители в разделе
Подборки по этому разделу
Вопросы по разделу
- RHCP или LHCP — какую поляризацию выбрать?
- Любую, но одинаковую на аппарате и на земле: антенны с разным направлением круговой поляризации плохо принимают друг друга. Иногда соседним пилотам выбирают разную поляризацию, чтобы меньше мешать друг другу.
- Зачем направленная антенна, если есть всенаправленная?
- Направленная собирает больше сигнала в узком секторе и даёт запас по дальности, когда аппарат улетает в известном направлении. Всенаправленная держит связь вблизи и при манёврах — поэтому на станции их часто ставят вместе.
- Что значит T-образная антенна у приёмника?
- Простая дипольная антенна с линейной поляризацией для приёмников управления на 2,4 ГГц или 868/915 МГц. Её разносят по раме под углом друг к другу, если у приёмника две антенны, — так связь меньше зависит от положения аппарата.
- Производители каких марок собраны в разделе «Антенны FPV и видеотракта»?
- RunCam, Foxeer, Caddx (Walksnail), Flywoo, SIYI, Happymodel, AKK Technology, DarwinFPV, GEPRC, HGLRC, MyFlyDream, Rush FPV и другие. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Антенны FPV и видеотракта»?
- Чаще всего в карточках этого раздела заполнены: разъём, поляризация, масса, усиление, тип, частота, длина, комплектация. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
