Антенна DarwinFPV Quantum, 5,0–6,2 ГГц, RHCP, кабель 65–150 мм
Всенаправленная антенна круговой поляризации на полосу 5,0–6,2 ГГц с печатным излучателем с золочением, корпусом PC+ABS и вариантами разъёмов SMA, MMCX и IPEX.
- Артикул
- Quantum Antenna
- Производитель
- DarwinFPV, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: усиление, масса — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Антенна DarwinFPV Quantum, 5,0–6,2 ГГц, RHCP, кабель 65–150 мм — диапазон частот 5,0–6,2 ГГц, материал PC+ABS, поляризация круговая правая (RHCP). Из остального: разъём антенны SMA, MMCX (прямой, угловой, Y-тип), IPEX/U.FL. Прочее: габариты длина кабеля 65–150 мм. Производитель — DarwinFPV, Китай; раздел каталога — антенны FPV и видеотракта.
Характеристики
- Диапазон частот
- 5,0–6,2 ГГц
- Поляризация
- круговая правая (RHCP)
- Разъём антенны
- SMA, MMCX (прямой, угловой, Y-тип), IPEX/U.FL
- Габариты
- длина кабеля 65–150 мм
- Эффективность излучения
- до 60,18 %
- Материал
- PC+ABS
- Диаграмма направленности
- всенаправленная, 360°
Описание
DarwinFPV Quantum — антенна диапазона 5,8 ГГц для фристайл- и гоночных аппаратов. Излучатель выполнен печатным способом на плате с золочением, что, по данным производителя, снижает разброс характеристик между экземплярами и защищает проводники от окисления.
Рабочая полоса — от 5,0 до 6,2 ГГц, с оптимизацией под основные видеодиапазоны 5,6–5,8 ГГц. Пиковая эффективность излучения заявлена на уровне 60,18 %.
Диаграмма направленности всенаправленная, с равномерным покрытием в горизонтальной плоскости; измерения производитель проводил в безэховой камере. Поляризация — правая круговая (RHCP).

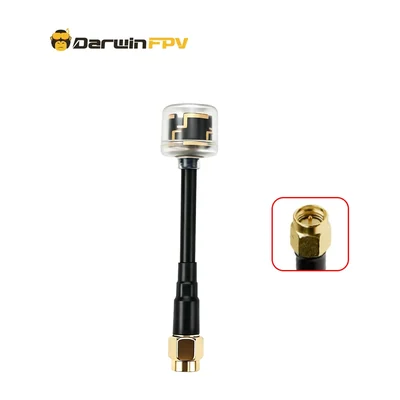

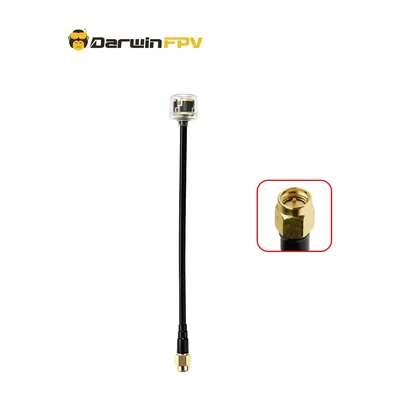

Антенна выпускается с разъёмами SMA male, SMA female, MMCX прямым и угловым, MMCX Y-типа и IPEX, с длиной кабеля от 65 до 150 мм. Корпус выполнен из ударопрочного PC+ABS.
Характеристики приведены по данным производителя: страница модели ↗
