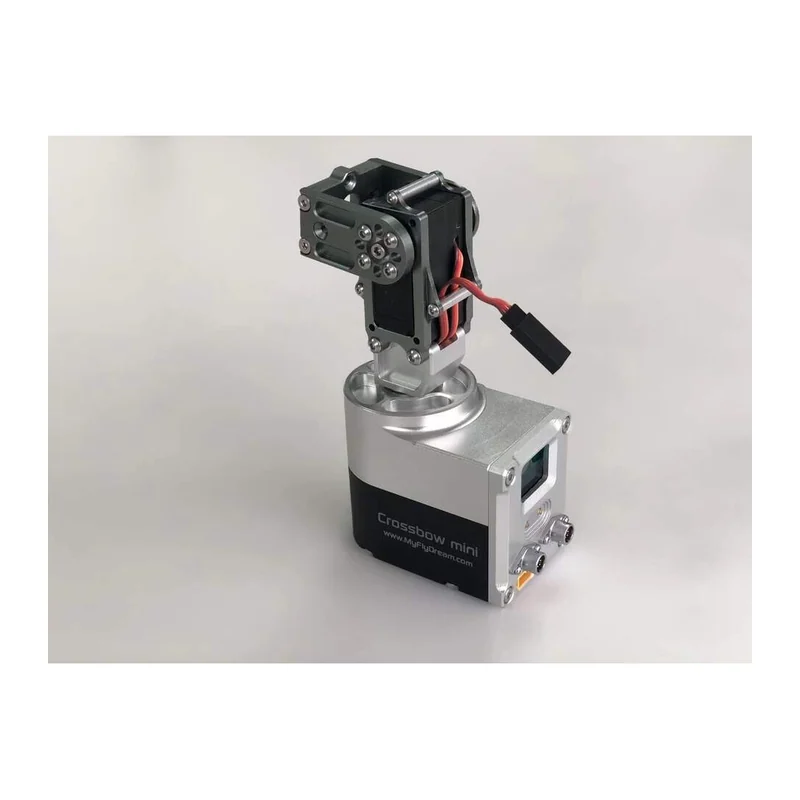

Антенный трекер MyFlyDream mini Crossbow, поворот 360°
MyFlyDream · Китай под заказ
mini Crossbow

Антенный трекер MyFlyDream mini Crossbow, поворот 360°

Поворот 360° и наклон 0–90°; скорость до 400 °/с по азимуту; момент по наклону 10 кгс·см; питание 12–16 В, потребление менее 10 Вт; масса 470 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
mini Crossbow
Производитель
MyFlyDream, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: частота, поляризация — пришлём по запросу.

Входит в подборку «Антенны FPV: поляризация, усиление, диаграмма»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Антенный трекер MyFlyDream mini Crossbow, поворот 360° — питание 12–16 В постоянного тока (3S–4S), назначение наведение направленной антенны наземной станции на аппарат, поворот по азимуту 360°. Из остального: наклон 0–90°. Прочее: масса 470 г. Производитель — MyFlyDream, Китай; раздел каталога — антенны FPV и видеотракта.

Характеристики

Назначение
наведение направленной антенны наземной станции на аппарат
Поворот по азимуту
360°
Наклон
0–90°
Скорость по азимуту
до 400 °/с
Скорость по наклону
до 120 °/с
Момент по оси наклона
10 кгс·см
Протоколы
MFD VBI, MAVLink 1.0 и 2.0
Источники данных о положении
автопилоты MFD, модули TeleFlyPro и TeleFlyTiny, цифровой радиоканал с MAVLink
Внешние датчики
GPS и компас подключаются отдельно
Объединение трекеров
шина CAN, режим FlyTogether, до 10 устройств
Индикация
монохромный экран, две кнопки на основании
Предел тока мотора
настраивается, 0–4500 мА на ось
Питание
12–16 В постоянного тока (3S–4S)
Разъём питания
XT30
Потребление
менее 10 Вт в типовом режиме
Монтаж
резьба 1/4–20 под штатив
Масса
470 г
Совместимость с SIYI
наземный блок HM30: UART напрямую, скорость 57 600 или 115 200 бод; поставляется SIYI под артикулом MFD-AAT
Комплектация
трекер; штатив, антенна, приёмник и аккумулятор не входят

Описание

mini Crossbow — наземный антенный трекер MyFlyDream. Он держит направленную антенну нацеленной на аппарат, пока тот перемещается. Смысл в том, что высокое усиление антенны всегда идёт в паре с узкой диаграммой направленности: без наведения такая антенна работает только в секторе, и дальность уверенного приёма падает вместе с уходом аппарата в сторону.

Поворотное основание идёт на все 360°, наклон — от 0 до 90°. Скорость слежения до 400 °/с по азимуту и до 120 °/с по наклону, момент на оси наклона 10 кгс·см. Масса самого трекера 470 г, снизу стандартная резьба 1/4–20 под фотоштатив. Штатив, антенну, приёмник и аккумулятор подбирают отдельно, в комплект они не входят.

Координаты аппарата трекер получает двумя путями. Первый — служебная строка MFD VBI в аналоговом видеосигнале, её формируют автопилоты MFD и модуль TeleFlyTiny на борту. Второй — телеметрия MAVLink версий 1.0 и 2.0 с цифрового радиоканала, для этого достаточно последовательного порта. К трекеру подключаются внешние GPS и компас, а по шине CAN несколько трекеров объединяются в сеть FlyTogether: до десяти штук видят положение и высоту аппаратов друг друга.

Питание 12–16 В постоянного тока, то есть сборка 3S или 4S, разъём XT30, потребление в типовом режиме меньше 10 Вт. Настройки задаются двумя кнопками на основании, состояние выводится на монохромный экран: число спутников, напряжение батареи, дальность, высота, азимут и качество канала. Предельный ток каждого мотора задаётся в меню в диапазоне от 0 до 4500 мА.

Характеристики приведены по данным производителя: страница модели ↗
